Hypertherm Powermax45 SYNC Manuel De Service page 205

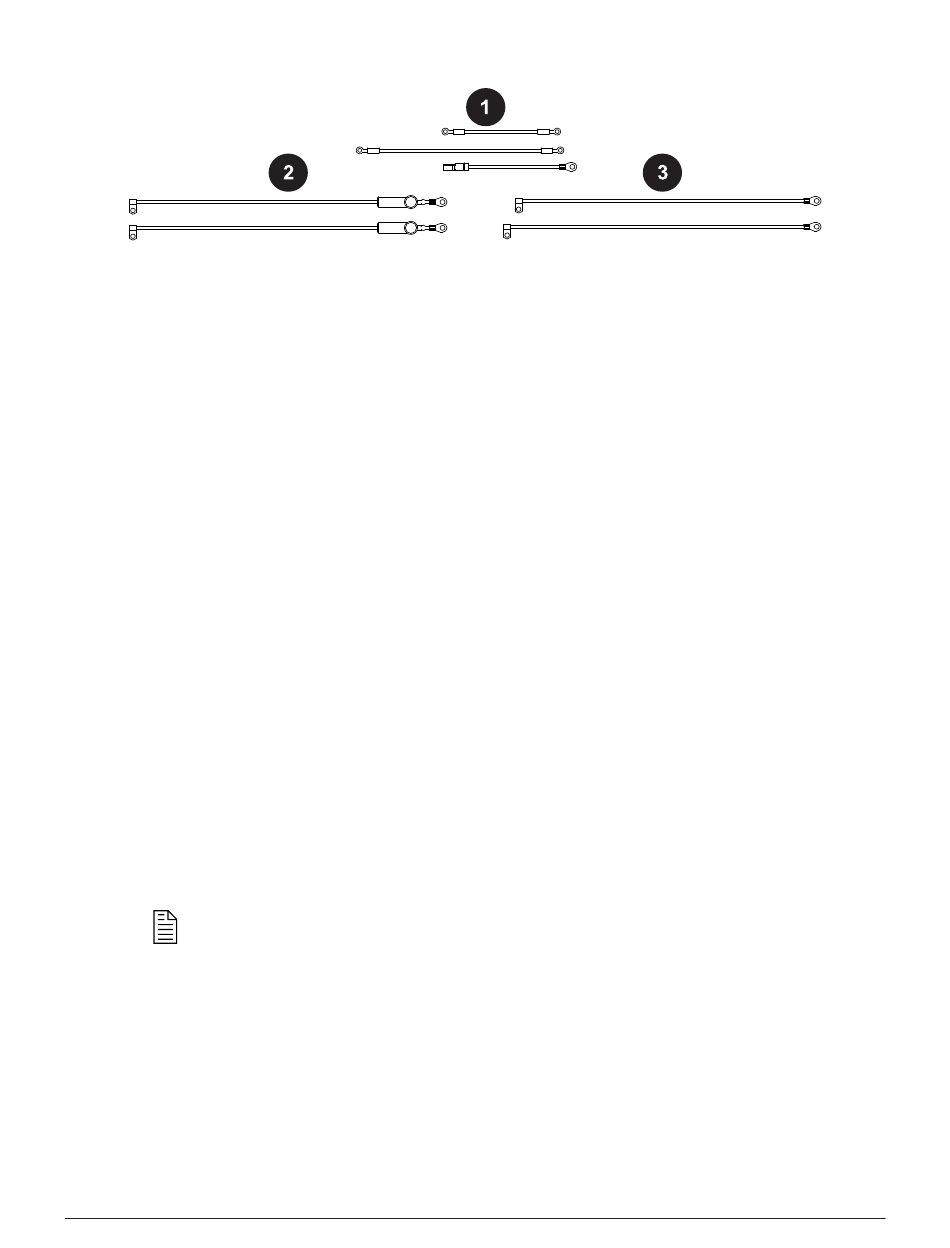

1 Fils de terre
2 Fils allant de l'interrupteur d'alimentation au cordon d'alimentation (CSA) ou à la EMI PCB (CE/
CCC)
3 Fils allant de l'interrupteur d'alimentation à la PCB de la source de courant
Avant de commencer: Pour ces étapes, se reporter aux images de la section
(modèles monophasés) à la page
1. Effectuer les procédures suivantes :
a. Mettre l'interrupteur d'alimentation en position d'arrêt (OFF) (O), débrancher le cordon
d'alimentation de la source de courant et couper l'alimentation en gaz.
b. Retirer le couvercle et la poignée de la source de courant plasma à la page
c. Retirer le panneau de protection des composants à la page
d. Retirer l'interrupteur d'alimentation (monophasé) à la page
2. Côté circuit imprimé d'alimentation, débrancher le fil noir et le fil blanc de l'interrupteur d'alimentation
du circuit imprimé d'alimentation.
3. Côté ventilateur, débrancher le fil brun et le fil bleu de l'interrupteur d'alimentation à ces endroits :
□ Modèles CSA : Des points de branchement du cordon d'alimentation sur le panneau central
□ Modèles CE/CCC Du côté « SW OUT » de la EMI PCB
4. Débrancher les 3 fils de terre de la borne de masse située sur le panneau central.
En cas de présence de fils de terre au niveau de l'interface machine
ou du raccord RS-485, laisser ces cosses en place sur la borne de
masse.
5. Débrancher l'autre extrémité de chaque fil de terre à ces endroits :
□ Ensemble de filtre à air
□ Du collier de mise à la terre sur le panneau arrière
□ Du socle de l'ensemble magnétique
