Hypertherm Powermax45 SYNC Manuel De Service page 109

6. À partir du connecteur J19 de la PCB de la source de courant, mesurer la tension entre le contact 1
(fil bleu) et le contact 2 (fil orange).
7. La tension est-elle d'environ 18 V c.c.?
Si oui... Remplacer la prise à raccord rapide.
Sinon... Remplacer la PCB de la source de courant.
8. Si les problèmes de communication persistent, remplacer la DSP du PCB.
Mesures correctives à prendre pour la torche (0-98-2)
1. Brancher la torche SmartSYNC à la source de courant plasma.
2. Retirer le côté gauche de la coque de la torche.
3. S'assurer que tous les fils sont correctement et solidement branchés à la PCB de la torche.
4. À partir de la prise du faisceau de torche sur la PCB de la torche, mesurer la tension entre le contact 3
(fil noir) et le contact 5 (fil orange).

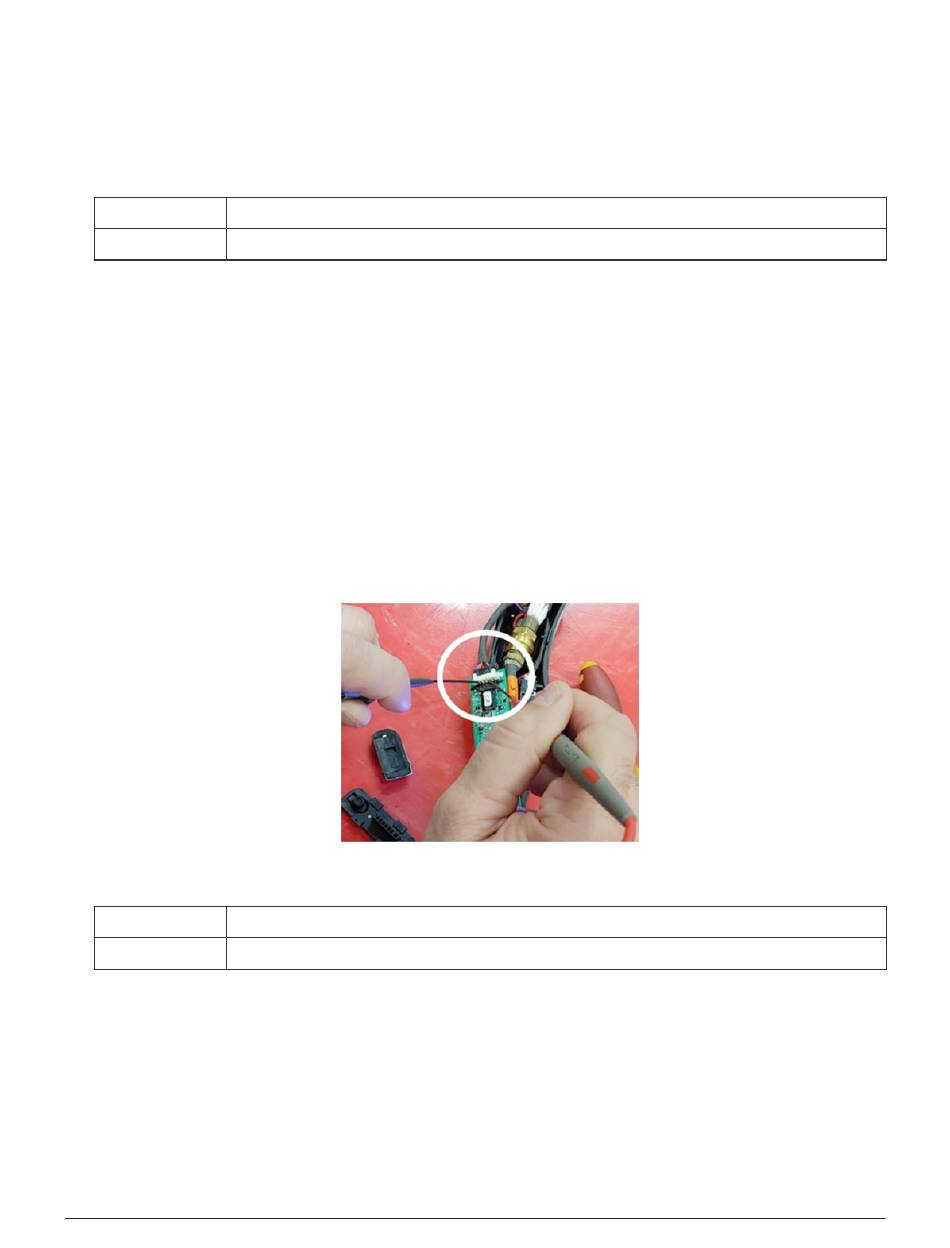

En gardant les fils de la torche connectés, mesurer la tension à l'arrière de la prise, comme illustré.
5. La tension est-elle d'environ 18 V c.c.?
Si oui... Passer à l'étape suivante.
Sinon... Passer à l'étape
6. Vérifier la continuité entre la torche et la source de courant plasma :
a. Vérifier la continuité entre le contact 1 de la PCB de la torche (fil brun) et le contact 7 au
connecteur J19 de la PCB de la source de courant.
b. Vérifier la continuité entre le contact 2 de la PCB de la torche (fil gris) et le à contact 8 au
connecteur J19 de la PCB de la source de courant.
Powermax45 SYNC® Manuel de service
9 à la page 111.
811480FR
Dépannage des codes de défaillance
3
109
