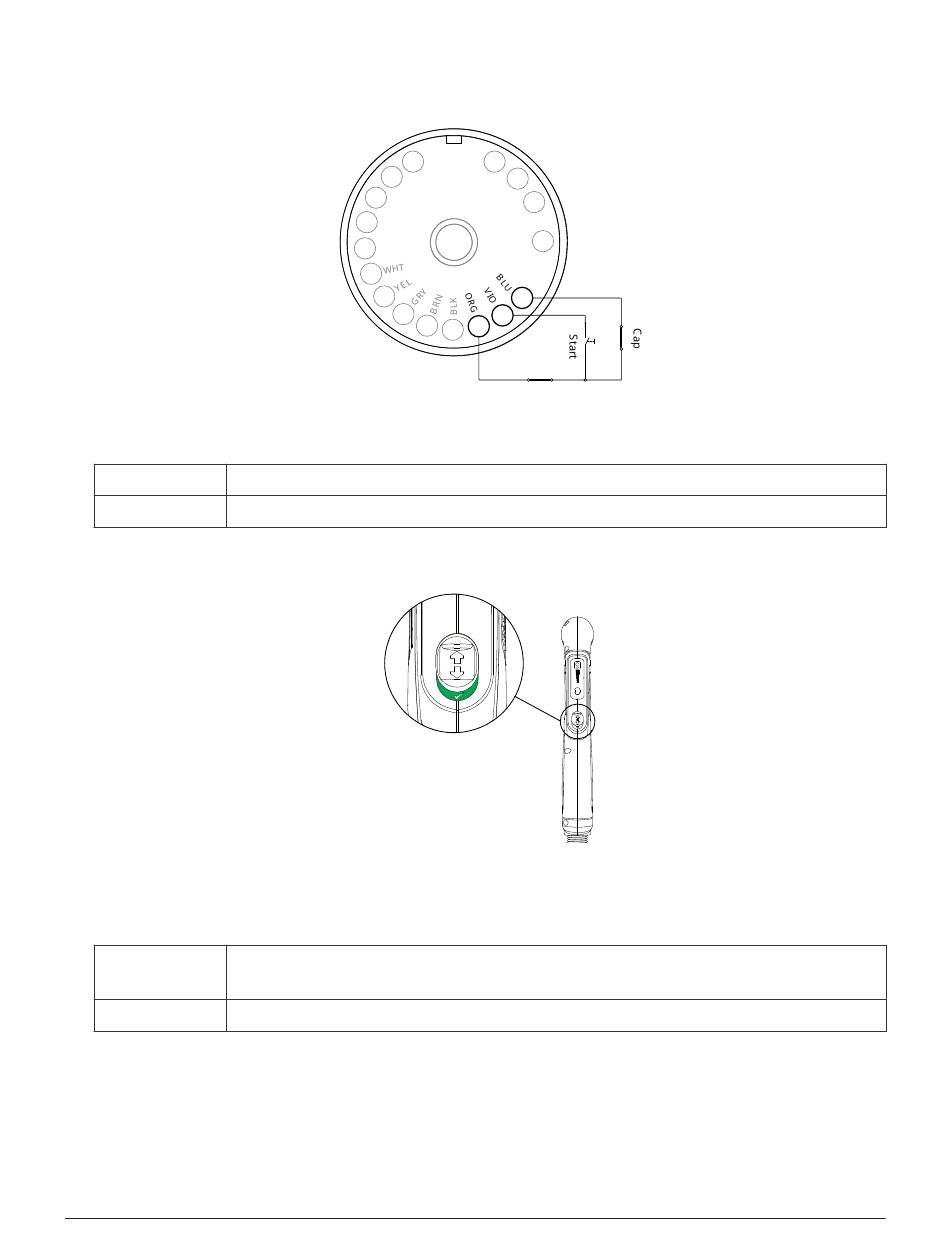

4. Mesurer la résistance entre le contact 5 et le contact 7 du connecteur de la torche.
5. La résistance est-elle très basse?
Si oui...
Passer à l'étape suivante.
Sinon...
Le contacteur de détection de la buse dans la torche est ouvert. Passer à l'étape
6. Mettre l'interrupteur d'arrêt de la torche en position de verrouillage jaune (X).
7. Mesurer de nouveau la résistance entre le contact 5 et le contact 7 du connecteur de la torche.
8. La mesure de résistance correspond-elle à un circuit ouvert?
Si oui...
Passer à la section
source de courant plasma à la page
Sinon...
Le circuit du contacteur de détection de la buse est fermé. Passer à l'étape suivante.
9. Vérifier la continuité des fils de la torche :
a. Retirer le côté gauche de la coque de la torche.
b. Effectuer un test de continuité entre le fil bleu et le contact 5 (BLU) du connecteur de la
Powermax45 SYNC®
Manuel de service
17
1
16
2
RED
RED
15
3
14
13
RED
12
11
5
10
6
9
7
8
Torch-disable switch
Mesures correctives à prendre pour le capteur de buse de la torche dans la
80.
811480FR
Dépannage des codes de défaillance
4
3
9 à la page
79.
