Remplacer l'interrupteur d'alimentation (modèles
monophasés)
Retirer l'interrupteur d'alimentation (monophasé)
1. Effectuer les procédures suivantes :
a. Mettre l'interrupteur d'alimentation en position d'arrêt (OFF) (O), débrancher le cordon
d'alimentation de la source de courant et couper l'alimentation en gaz.
b.
Retirer le couvercle et la poignée de la source de courant plasma à la page
c.
Desserrer le panneau avant à la page
2. Retirer les deux vis qui fixent l'interrupteur au panneau avant.
3. Retirer les deux bornes à raccord rapide de l'arrière de l'interrupteur d'alimentation.
4. Retirer les fils d'entrée noir C.A. (BLK) et blanc (WHT) des bornes à vis situées près de la partie
supérieure de l'interrupteur.
5. Retirer les fils d'alimentation bleu (BLU) et brun (BRN) des bornes à vis situées près de la partie
inférieure de l'interrupteur.

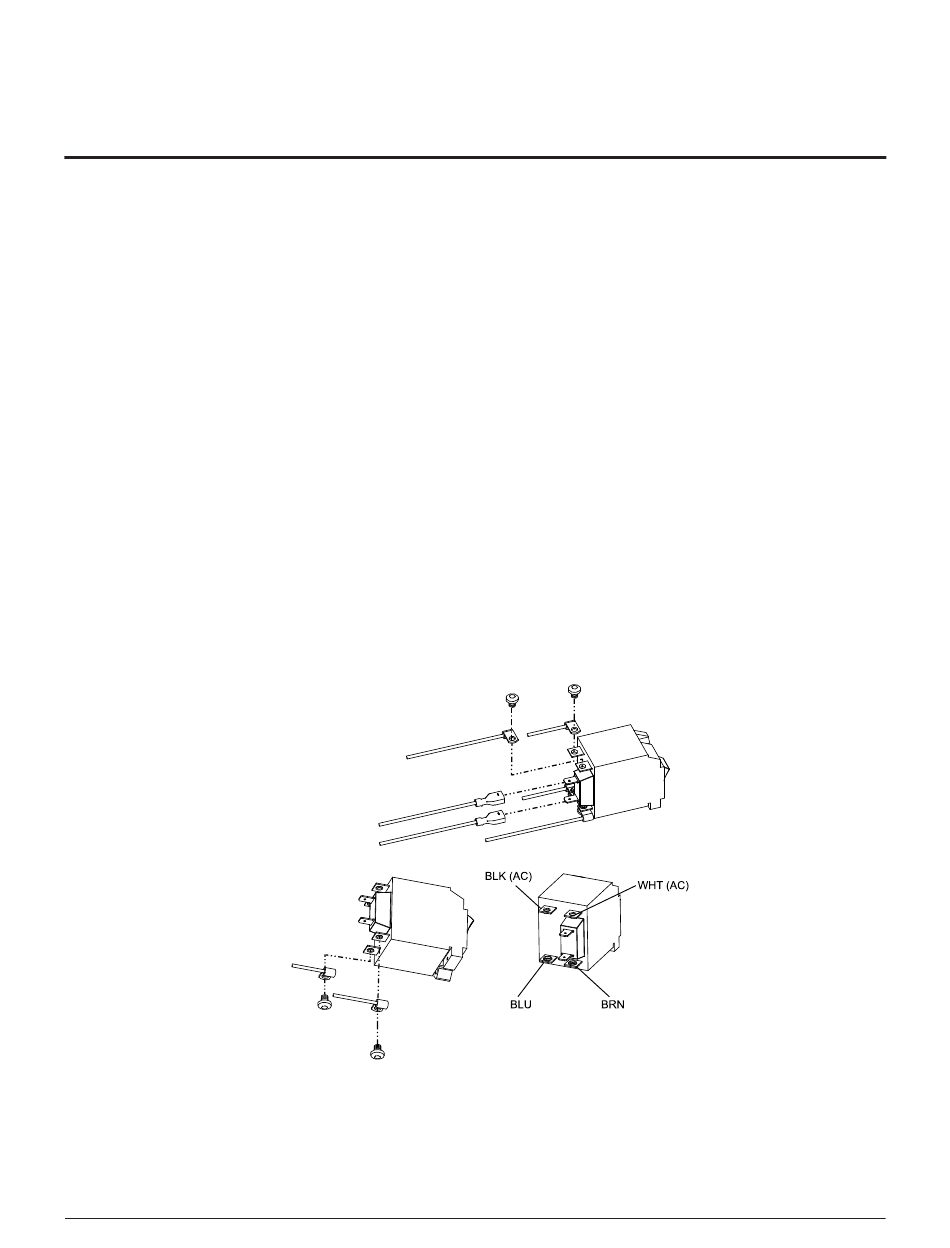

Figure 7 - Câblage de l'interrupteur d'alimentation monophasé
Powermax45 SYNC®
Manuel de service
