Remplacer la carte de circuit imprimé de la source de
courant
Retirer la carte de circuit imprimé de la source de courant
1 Vis de blocage des fils (12 pour les modèles monophasés ; 13 pour les modèles triphasés)
2 Vis du condensateur (4)
3 Vis du transistor à effet de champ (4)
4 Vis du Transistor bipolaire à grille isolée (IGBT) (3 pour les modèles monophasés; 2 pour les
modèles triphasés)
5 Vis du redresseur (1)
6 Vis mécaniques – entretoise (4)
7 Vis autotaraudeuses – entretoise (3)
Powermax45 SYNC® Manuel de service
Procédures d'entretien de la carte de circuit imprimé et des composants connexes

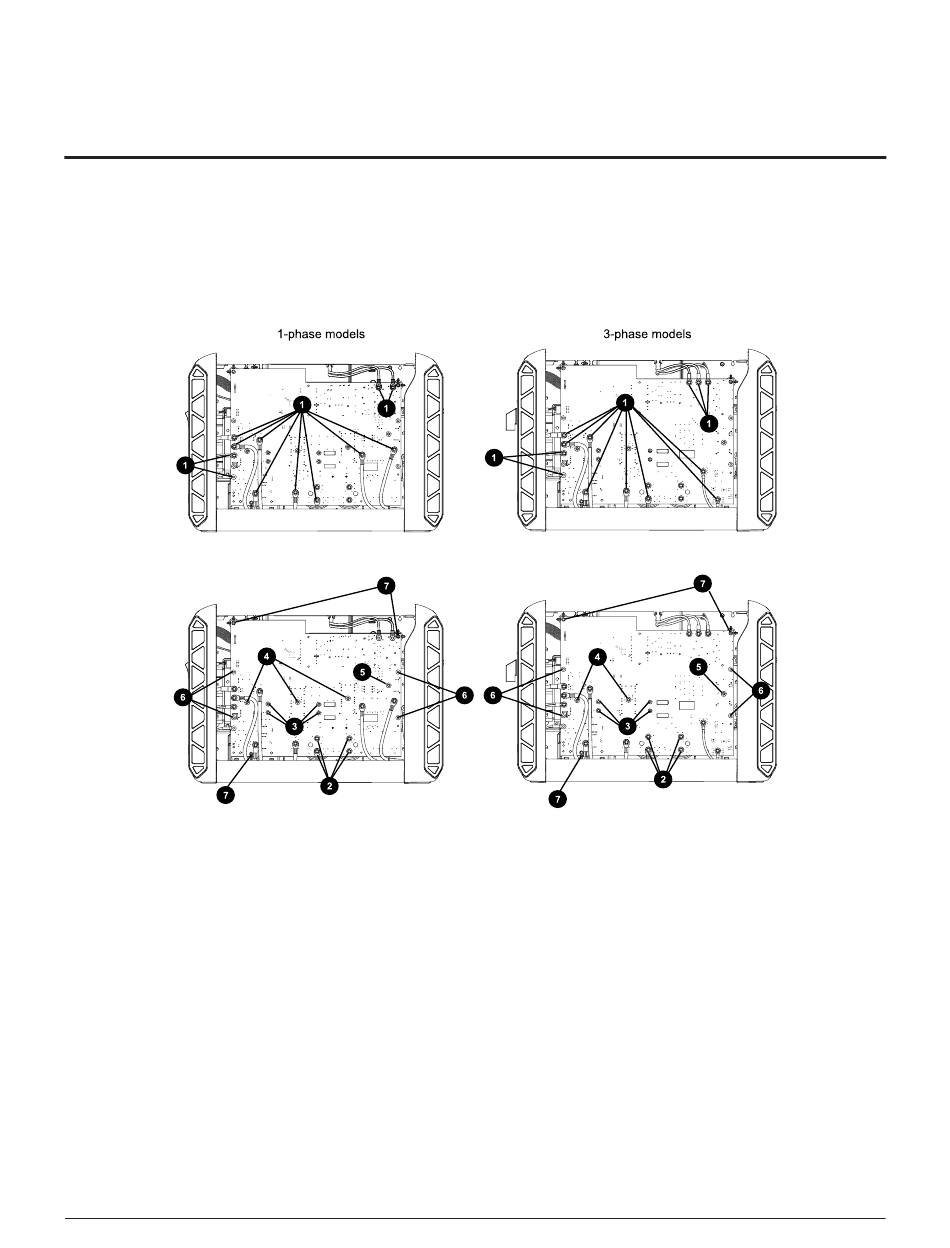

Figure 10 - Vis pour retirer les composants de la carte de
