3. Pousser pour brancher l'autre extrémité du tuyau d'alimentation en gaz le plus court dans l'ensemble
électrovanne.

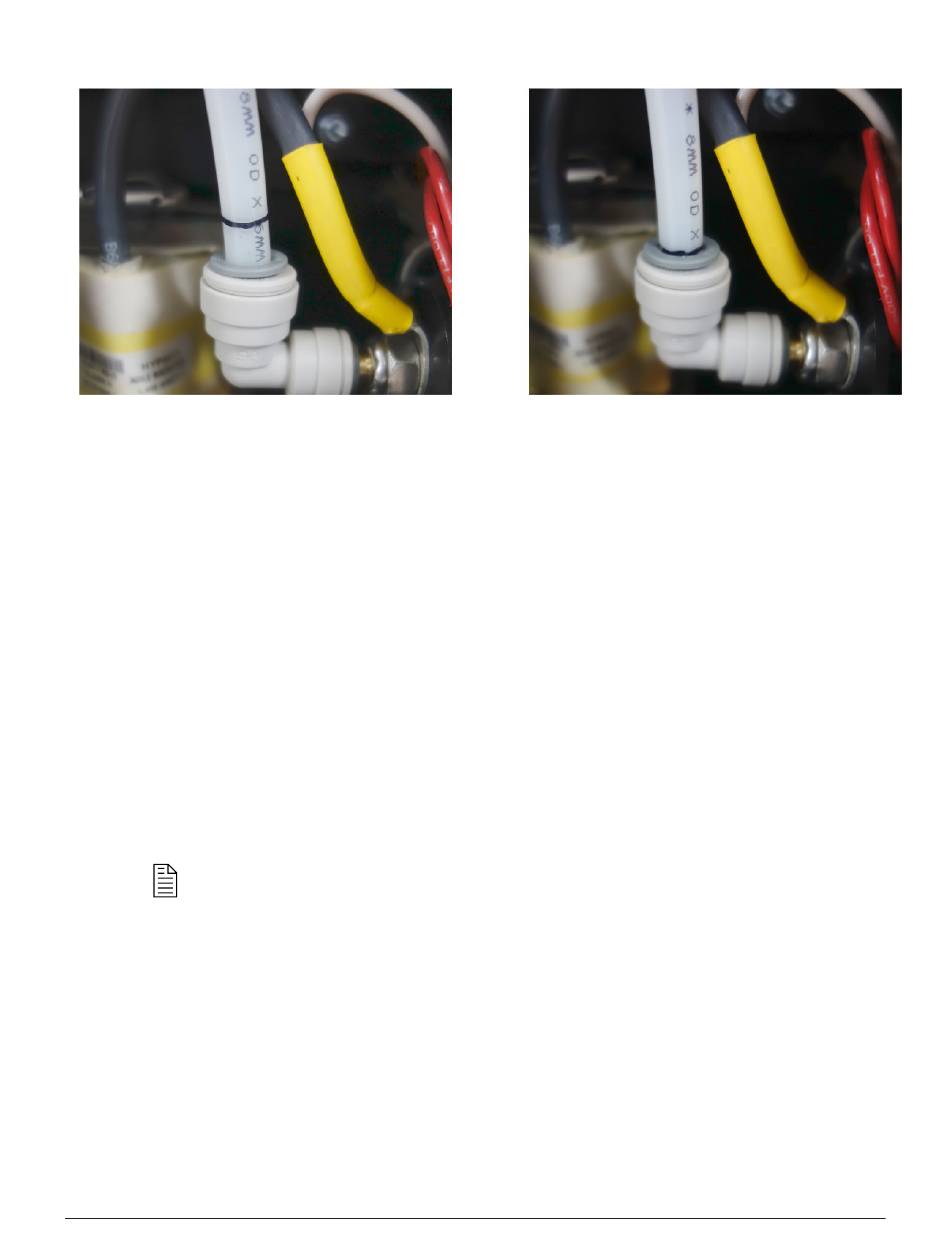

Enfoncer le tuyau à une profondeur suffisante pour que la ligne de marquage atteigne le raccord.
4. Enfoncer le tuyau d'alimentation en gaz dans les guides des diviseurs du châssis en plastique.
5. Pousser pour brancher l'extrémité du tuyau d'alimentation en gaz la plus longue ou en forme de boucle
dans l'ensemble électrovanne.
Enfoncer le tuyau à une profondeur suffisante pour que la ligne de marquage atteigne le raccord.
6. Enrouler le tuyau d'alimentation en gaz autour (si nécessaire) et pousser pour brancher l'autre
extrémité à l'ensemble du filtre à air.
Enfoncer le tuyau à une profondeur suffisante pour que la ligne de marquage atteigne le raccord.
La partie inférieure de la boucle doit reposer sur le support en matière plastique situé à gauche du
ventilateur.
7. Vérifier que le tuyau d'alimentation en gaz à boucle fermée n'est pas entortillé.
Éliminer tout tuyau d'alimentation en gaz entortillé et le remplacer par
un nouveau flexible. L'intégrité du flexible est compromise une fois
qu'il a été entortillé.
8. Effectuer les procédures suivantes :
a. Installer le couvercle et la poignée de la source de courant plasma à la page
b. Rebrancher l'alimentation en gaz.
c. Rebrancher le cordon d'alimentation.
