c. Rebrancher l'alimentation en gaz et le cordon d'alimentation électrique.
Retirer et installer le panneau arrière
Desserrer le panneau arrière
Certaines réparations ne nécessitent que de desserrer le panneau arrière de la source de courant plasma.
D'autres réparations exigent le retrait du panneau arrière de la source de courant plasma. Pour retirer
complètement le panneau arrière, se reporter à la section
1. Mettre l'interrupteur d'alimentation en position d'arrêt (OFF) (O), débrancher le cordon d'alimentation
de la source de courant et débrancher l'alimentation en gaz.
2. Retirer le couvercle et la poignée de la source de courant plasma à la page
3. Utiliser un tournevis TORX T15 pour retirer la vis au centre inférieur du panneau.

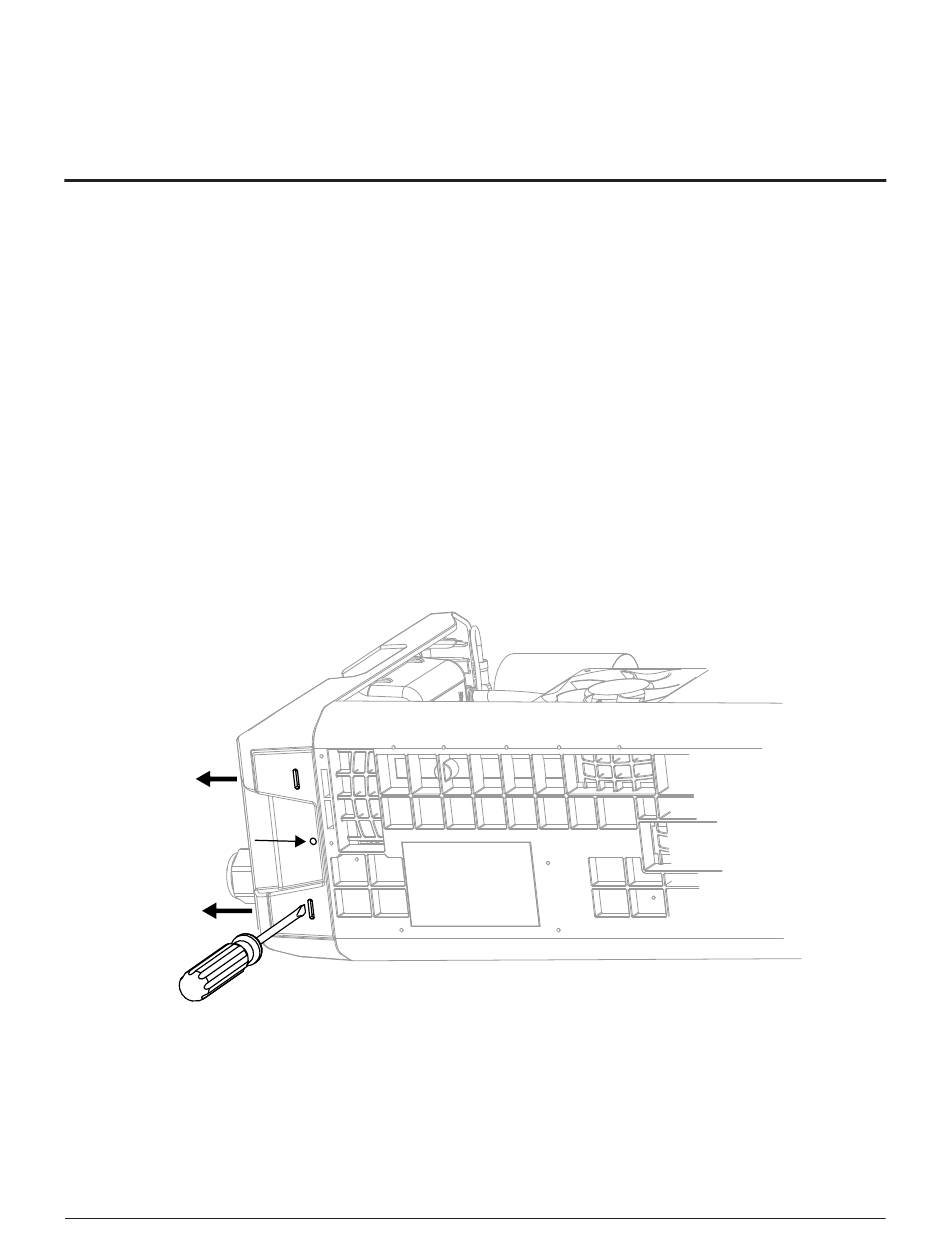

4. À l'aide d'un tournevis plat, écarter les deux languettes situées dans le bas du panneau jusqu'à ce que
ce dernier se détache de la base.
Éloigner légèrement le panneau arrière de l'unité.
Powermax45 SYNC® Manuel de service
Procédures d'entretien du couvercle, des panneaux et des connecteurs
Retirer le panneau arrière à la page
