c. Retirer le panneau de protection des composants à la page
d. Desserrer le panneau arrière à la page
2. S'assurer que les deux fils du cordon d'alimentation sont débranchés du panneau central (modèles
CSA) ou de la EMI PCB (modèles CE/CCC).
3. S'assurer que le fil de mise à la terre du cordon d'alimentation est débranché du dissipateur thermique.
4. Retirer l'écrou externe du serre-câble pour desserrer la prise du cordon.
5. Modèles CE/CCC : dérouler les fils du cordon d'alimentation hors du tore.
6. Faire passer les fils dans le serre-câble
7. Si aucun nouveau serre-câble de cordon alimentation n'est installé, retirer l'écrou interne du serre-
câble.
Détacher le serre-câble du panneau arrière.

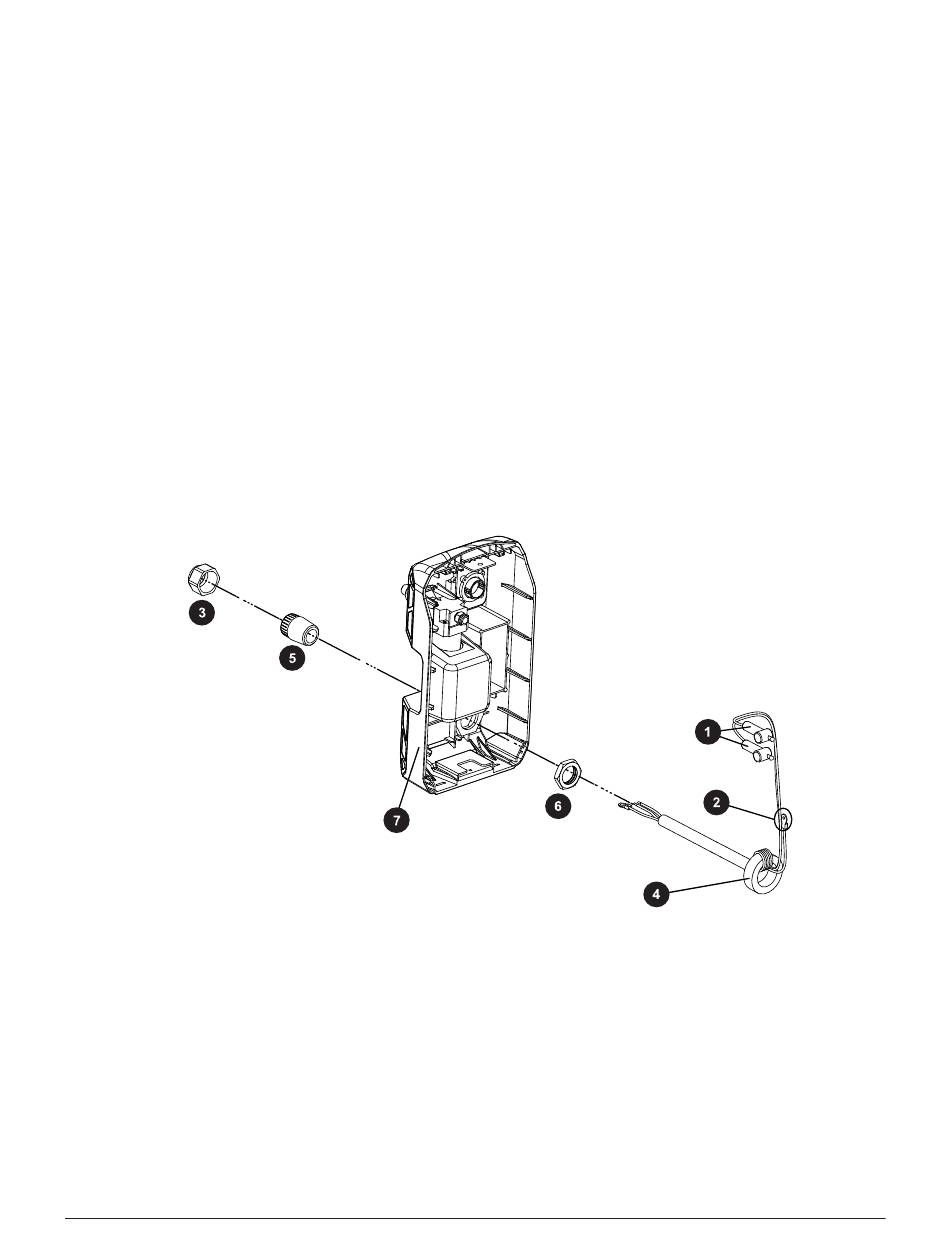

Figure 15 - Composants des cordons d'alimentation monophasés
Powermax45 SYNC® Manuel de service
Procédures d'entretien de la carte de circuit imprimé et des composants connexes
1 Deux fils du cordon d'alimentation
2 Fil de mise à la terre
3 Écrou externe
4 Tore (CE/CCC uniquement)
5 Serre-câble
6 Écrou interne
