Procédures d'entretien du couvercle, des panneaux et des connecteurs

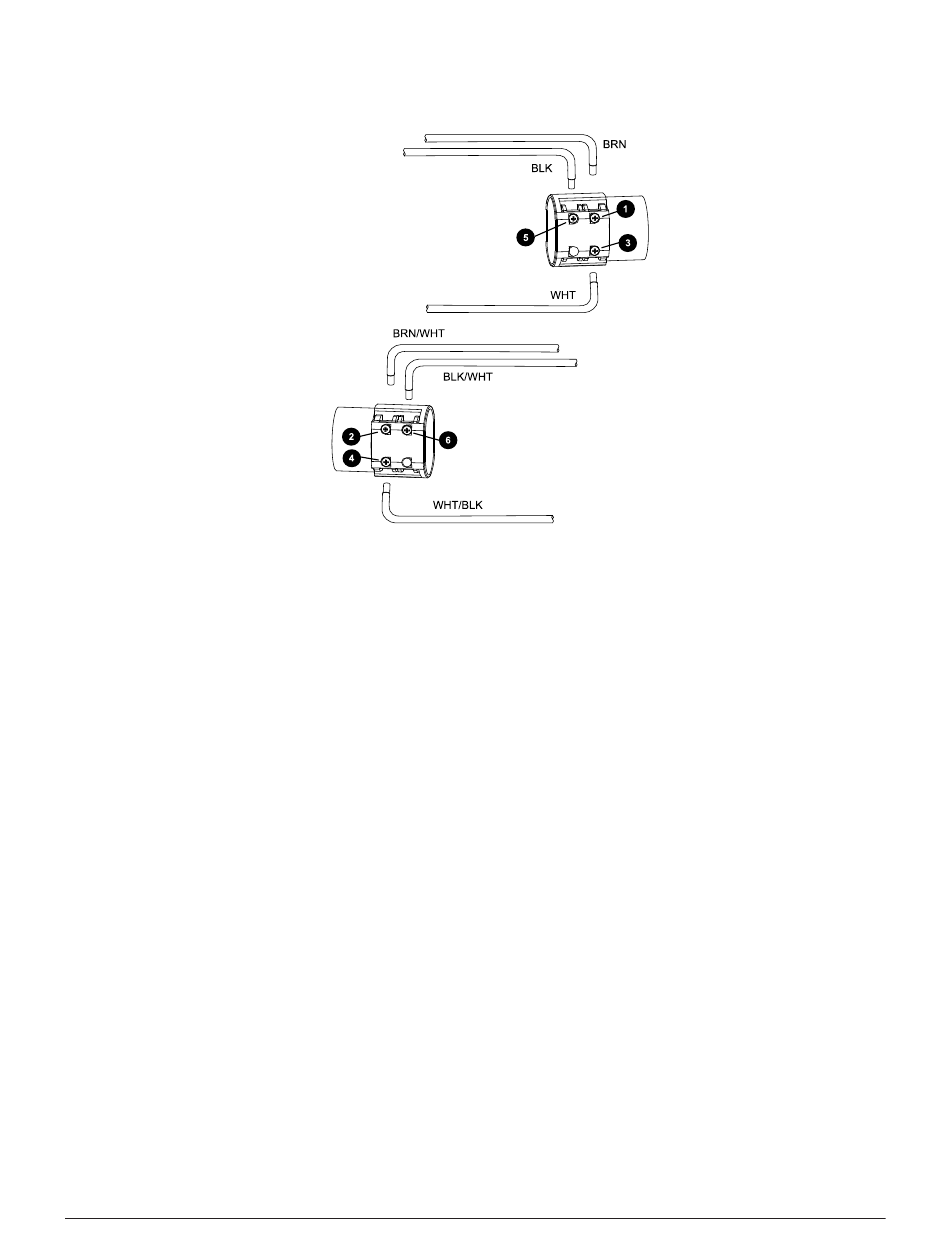

Figure 8 - Câblage de l'interrupteur d'alimentation triphasé (a continué)
1 Raccorder le fil brun (BRN) au contact 1.
2 Raccorder le fil brun à rayures blanches (BRN/WHT) au contact 2.
3 Raccorder le fil blanc (WHT) au contact 3.
4 Raccorder le fil blanc à rayures noires (WHT/BLK) au contact 4.
5 Raccorder le fil noir (BLK) au contact 5.
6 Raccorder le fil noir à rayures blanches (BLK/WHT) au contact 6.
3. Placer l'interrupteur d'alimentation à la position d'arrêt OFF (O).
4. Effectuer les procédures suivantes :
a. Fixer le panneau avant à la page
b. Installer le couvercle et la poignée de la source de courant plasma à la page
c. Rebrancher l'alimentation en gaz.
d. Rebrancher le cordon d'alimentation.
