7
Procédures d'entretien de la carte de circuit imprimé et des composants connexes

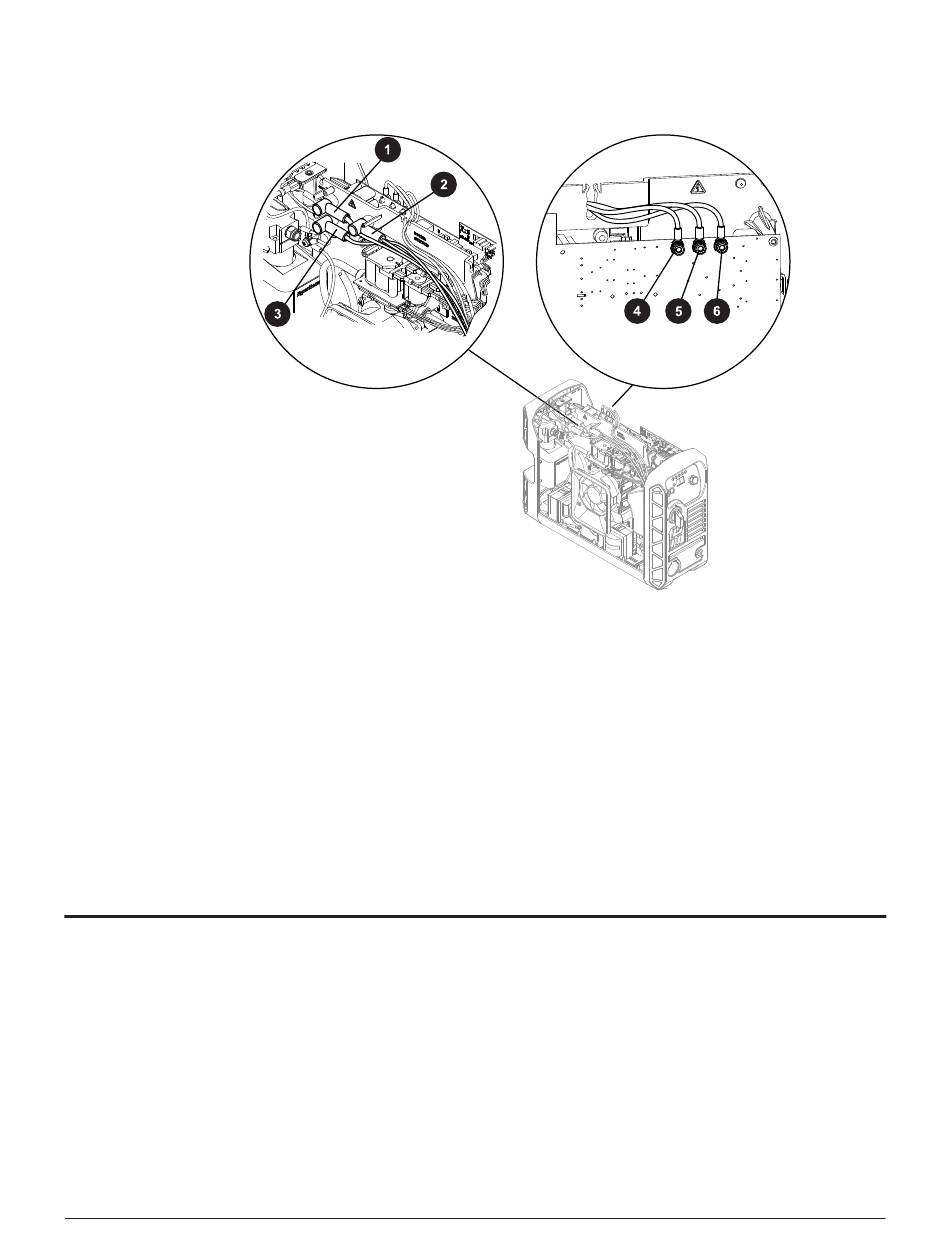

Figure 14 - Raccordement des fils triphasés dans la source de courant plasma (a continué)
Remplacer le cordon d'alimentation et le serre-câble
(modèles monophasés)
Retirer cordon d'alimentation (modèles monophasés)
1. Effectuer les procédures suivantes :
a. Mettre l'interrupteur d'alimentation en position d'arrêt (OFF) (O), débrancher le cordon
d'alimentation de la source de courant et couper l'alimentation en gaz.
b. Retirer le couvercle et la poignée de la source de courant plasma à la page
212
1 Fil brun
2 Fil blanc
3 Fil noir
4 Fil brun à rayures blanches.
5 Fil noir à rayures blanches
6 Fil blanc à rayures noires
811480FR
146.
Manuel de service Powermax45 SYNC®
