Procédures d'entretien du couvercle, des panneaux et des connecteurs
rouge soient situés sur le dessus.
3. Visser le logement de la torche sur le panneau avant.
Si seulement deux vis sont présentes, installer celles-ci à des angles opposés. Serrer à un couple de
1,7 N•m (15 lb•po).
4. Placer le raccord en laiton de la torche dans le logement de celle-ci.
Le raccord se positionne à l'intérieur par la partie avant du connecteur.
5. Faire glisser la rondelle large en plastique par-dessus le raccord en laiton de la torche.
6. Faire glisser la cosse ronde du fil de transformateur par-dessus le raccord en laiton de la torche.
7. Serrer l'écrou sur le raccord en laiton de la torche.
Serrer à un couple de 9,2 N•m (80 lb•po).
8. Pousser pour brancher le raccord à 90° du tuyau d'alimentation en gaz sur le raccord en laiton de la
torche.
9. Fixer l'interrupteur d'alimentation sur le panneau avant :
□ Modèles monophasés : Fixer l'ensemble de l'interrupteur d'alimentation sur le panneau
avant à l'aide des deux vis. Serrer à un couple de 1,1 N•m (10 lb•po).

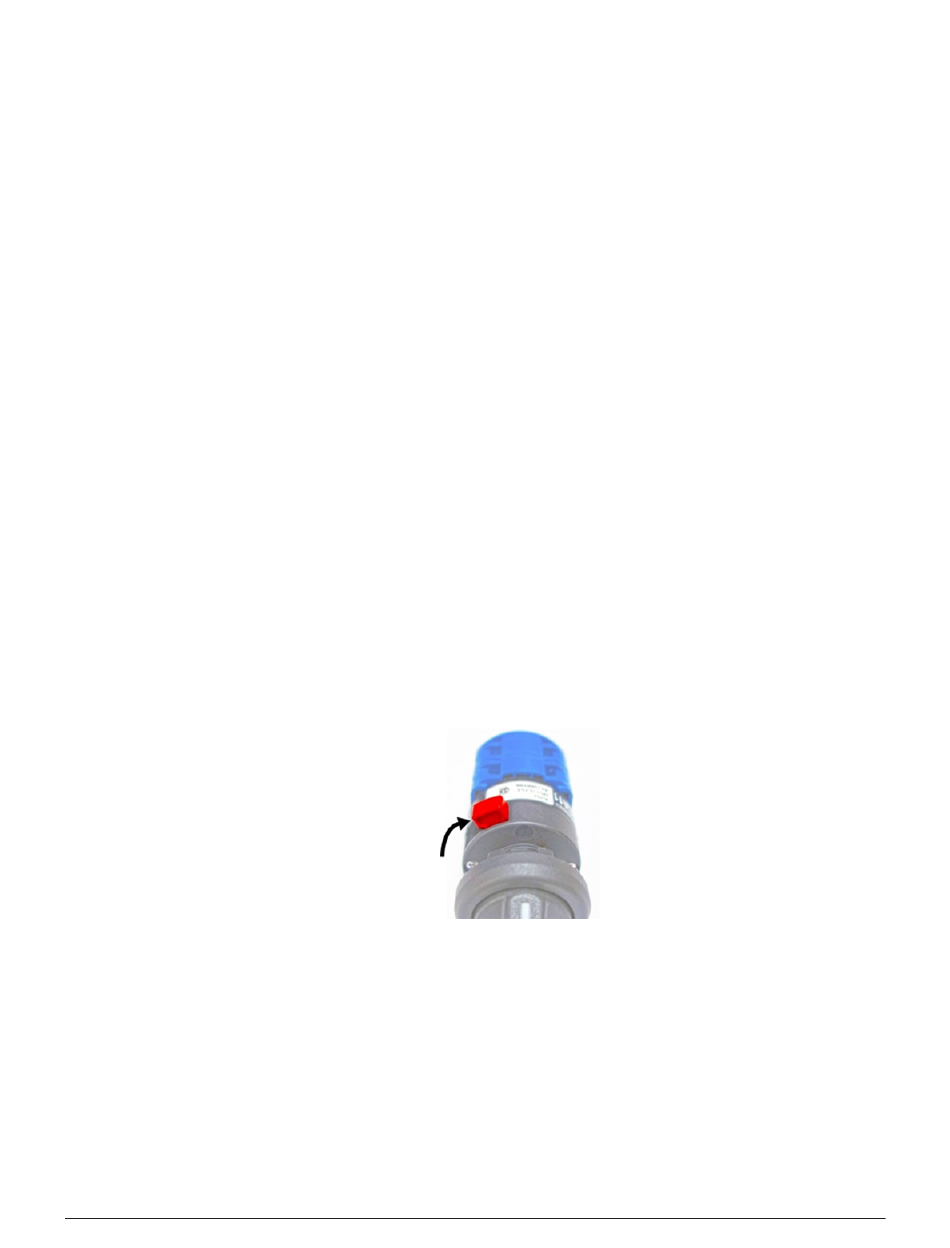

□ Modèles triphasés : Placer le bouton en position de marche (ON) (I). Positionner l'ensemble
du commutateur d'alimentation sur la tige du bouton de l'interrupteur. Le loquet de couleur
rouge doit être placé en position verrouillée (LOCK) comme illustré. Exercer une pression
jusqu'à ce que l'ensemble émette un clic indiquant qu'il est bien en place.
10. Positionner le panneau avant de sorte que les loquets situés sur sa partie inférieure se mettent en
place en émettant un déclic.
Vérifier qu'aucun fil n'est écrasé au moment de la remise en place du panneau.
11. Effectuer les procédures suivantes :
a. Installer le couvercle et la poignée de la source de courant plasma à la page
b. Rebrancher la torche et le câble de retour au panneau avant.
