7
Procédures d'entretien de la carte de circuit imprimé et des composants connexes
8. Raccorder les quatre vis du transistor à effet de champ.
Serrer à un couple de 1,7 N•m (15 lb•po).
9. Raccorder les vis du IGBT et du redresseur.
Serrer à un couple de 2,3 N•m (20 lb•po).
10. Brancher les fils à vis à la PCB de la source de courant.
Serrer à un couple de 2,3 N•m (20 lb•po).
Le fil blanc de l'électrode (J18) est fixé par une vis M4. Tous les
autres fils sont fixés par des vis M5.
11. Raccorder les trois autres vis aux condensateurs.
Serrer à un couple de 2,3 N•m (20 lb•po). Lors du raccordement des condensateurs à la PCB de la
source de courant, faire tourner chaque condensateur jusqu'à ce que le point de polarité s'aligne avec
le trou de visualisation qui se trouve sur la PCB de la source de courant.
196

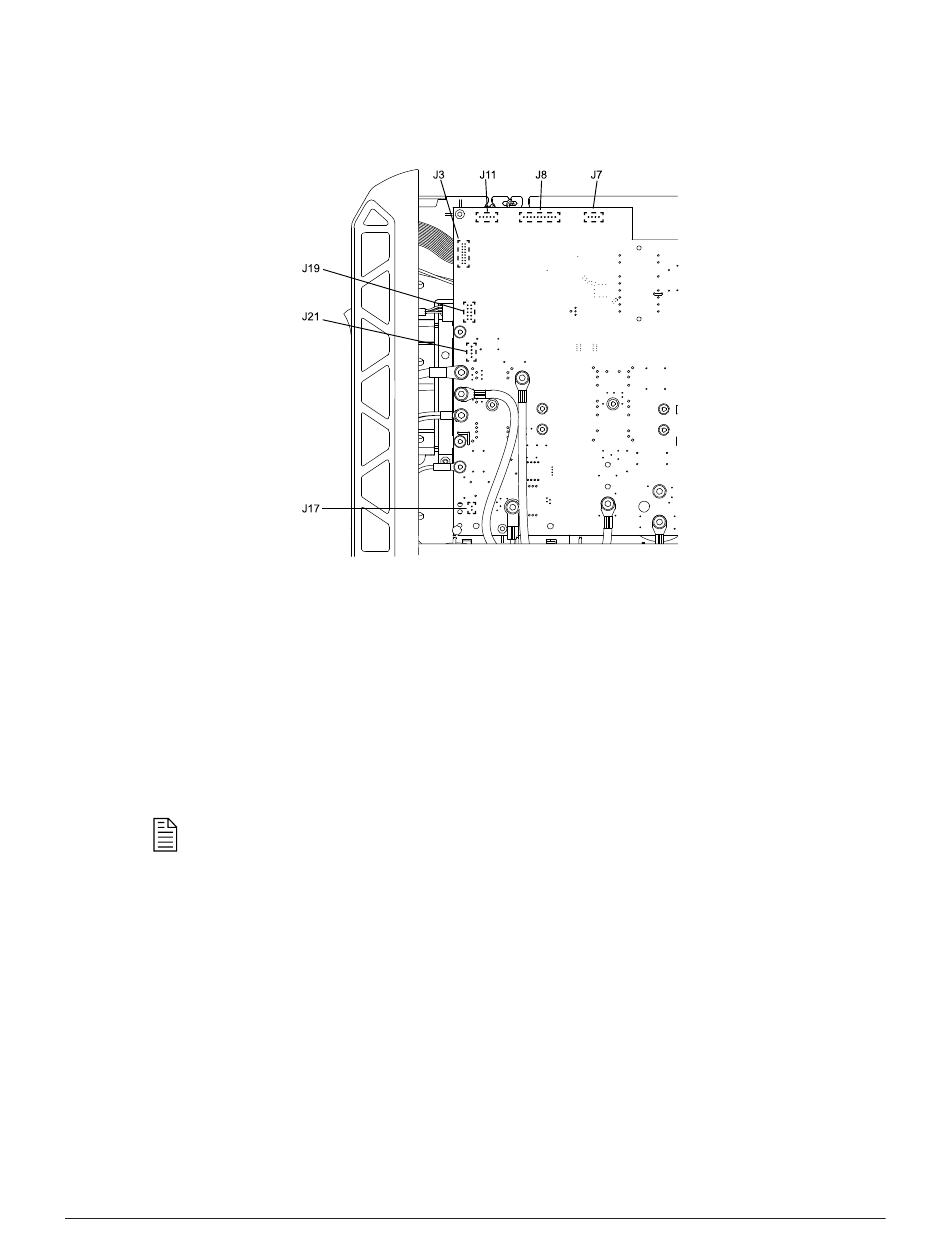

Figure 12 - Autres raccords de composants sur la carte
de circuit imprimé de la source de courant
