Procédures d'entretien de la conduite de gaz
Remplacer les raccords d'entrée de gaz
Retirer les raccord d'entrée de gaz
A Ensemble : Raccords d'entrée d'air 428685
1 Mamelon à raccord rapide 1/4 NPT
2 Adaptateur G-1/4 BSPP avec filetage 1/4 NPT
B Ensemble : Raccords de cloison 428732
3 Écrou hexagonal
4 Raccord de cloison en laiton 1/4 NPT x 8 mm
Pour ces étapes, se reporter à la
1. Effectuer les procédures suivantes :
a. Mettre l'interrupteur d'alimentation en position d'arrêt (OFF) (O), débrancher le cordon
d'alimentation de la source de courant et couper l'alimentation en gaz.
b. Retirer le couvercle et la poignée de la source de courant plasma à la page
2. Retirer le raccord d'entrée de gaz de l'arrière de la source de courant plasma.
3. De l'extérieur du panneau arrière, retirer l'écrou du raccord de cloison en laiton.
4. Pousser pour débrancher le raccord en laiton du côté du filtre à air.
5. Rebuter les raccords qui doivent être remplacés.
Poser les raccords d'entrée de gaz

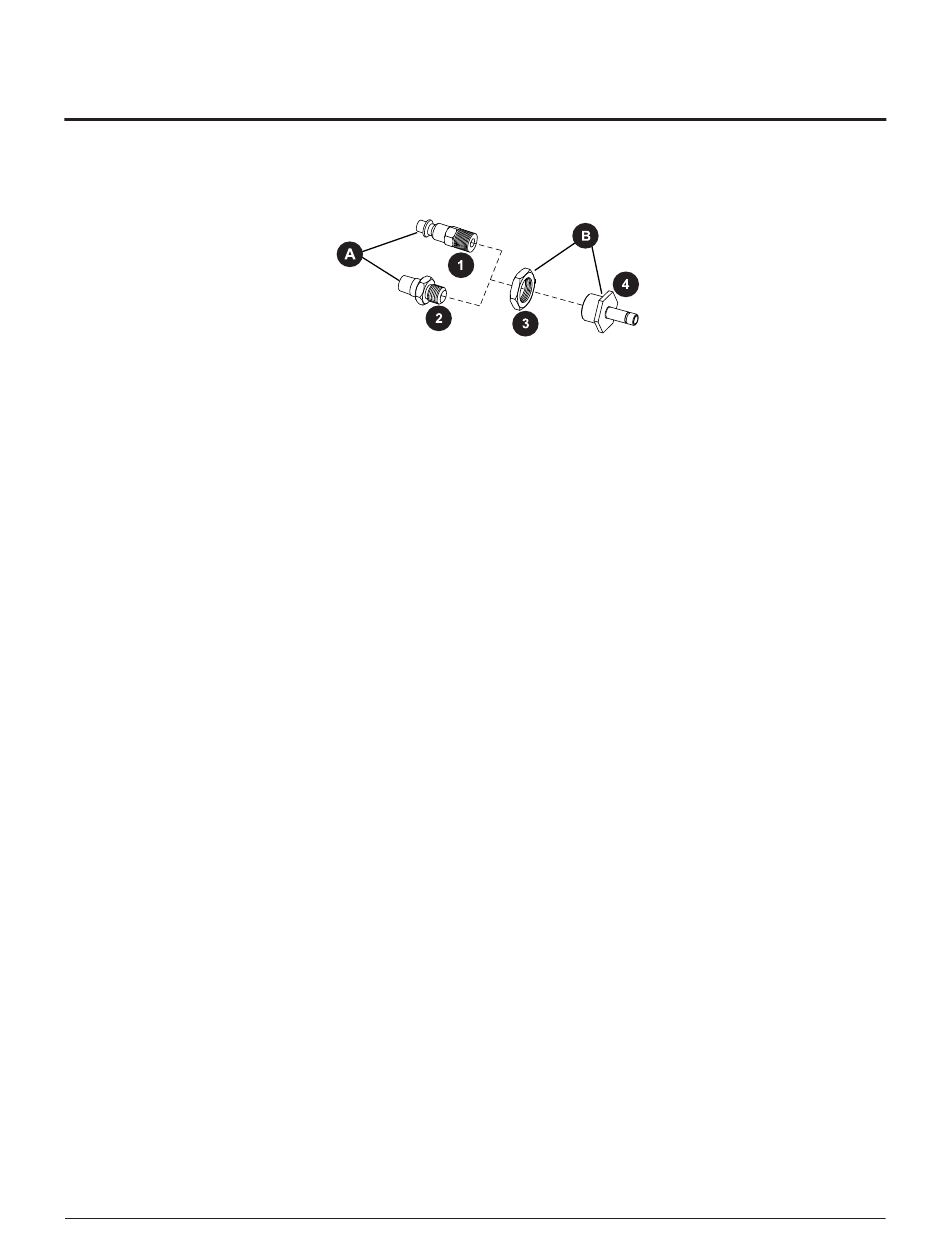

Figure 9 - Panneau arrière avec raccords d'entrée de gaz
