Procédures d'entretien de la conduite de gaz

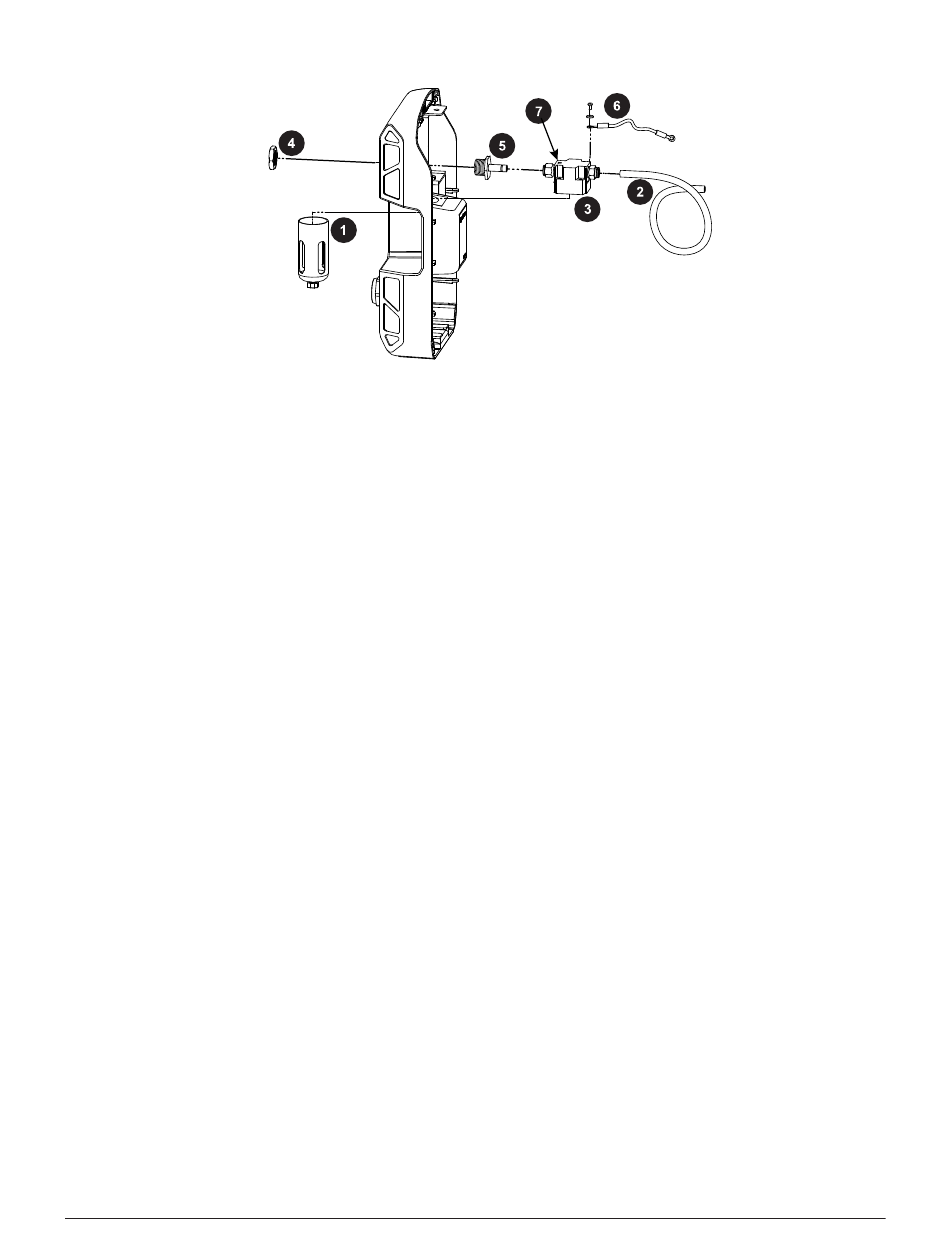

1 Cuve de filtre à air et cartouche filtrante
2 Tuyau de gaz
3 Corps du filtre à air
4 Écrou de raccordement du gaz
5 Raccord de cloison en laiton
6 Fil de mise à la terre
7 Côté cloison en laiton du raccord du filtre à air
Installer le filtre à air
1. Mettre le raccord de cloison en laiton en place à l'intérieur du panneau arrière.
S'assurer que le raccord est complètement enfoncé et qu'il touche le panneau arrière.
2. Fixer l'écrou sur le raccord de cloison en laiton depuis l'extérieur du panneau arrière.
Serrer à un couple de 13,5 N•m (120 lb•po).
3. Brancher le fil de terre au coin arrière droit du nouveau filtre à air.
Veiller à ce que l'autre extrémité du fil soit relié à la borne de masse située sur le panneau central.
Serrer à un couple de 2,3 N•m (20 lb•po).
4. Mettre en place le nouveau filtre à air avec la cuve du filtre et le protecteur métallique attachés.
Brancher l'extrémité avec la flèche en relief au raccord de cloison en laiton. Pousser pour brancher le
filtre à air au raccord en laiton.
5. Pousser pour brancher le tuyau d'alimentation en gaz en boucle dans le côté du filtre à air
S'assurer que le flexible conserve une forme en boucle et qu'il n'est ni entortillé, ni fissuré.
