Hypertherm Powermax45 SYNC Manuel De Service page 193

1 Bornes réservées à l'interrupteur d'alimentation (J1
et J2 pour les modèles monophasés ; J1, J2, et J4
pour les modèles triphasés)
2 Doubles fils rouges de la buse de la prise femelle
de la torche (J15)
3 Fil de l'électrode blanc de la prise femelle de la
torche (J18)
4 Transformateur de puissance secondaire – noir
(J14)
5 Transformateur de puissance secondaire – rouge
(J12)
6 Transformateur de puissance primaire – noir (J6)
7 Bornes réservées à l'interrupteur d'alimentation (J1
et J2 pour les modèles monophasés ; J1, J2, et J4
pour les modèles triphasés)
Avant de commencer:
Powermax45 SYNC® Manuel de service
Procédures d'entretien de la carte de circuit imprimé et des composants connexes

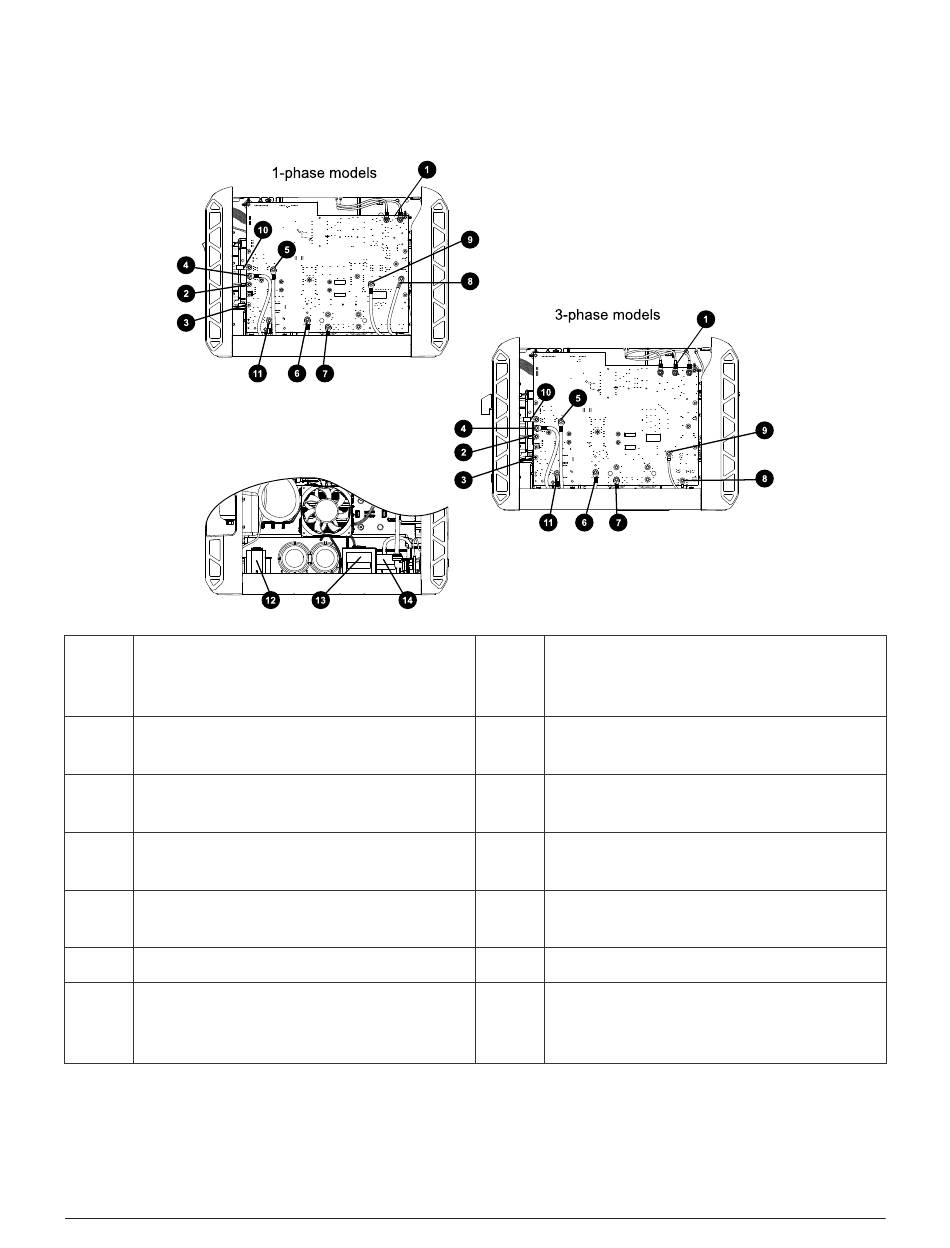

Figure 11 - Raccordement des composants sur la carte
de circuit imprimé de la source de courant
8 Transformateur de puissance primaire – rouge
9 Inducteur PFC – rouge (J5)
10 Inducteur de la PFC – noir (J4 pour les modèles
monophasés; J26 pour les modèles triphasés)
11 Inducteur de sortie – jaune (J13)
12 Câble de retour (J23)
13 Inducteur de la PFC
14 Transformateur de puissance
811480FR
7
193
