7
Procédures d'entretien de la carte de circuit imprimé et des composants connexes
DOMMAGES POSSIBLES À L'ÉQUIPEMENT
Ne pas appliquer trop de pâte thermoconductible sur les composants de la carte de circuit imprimé
de la source de courant. Une quantité excessive de pâte peut endommager la carte de circuit
imprimé de la source de courant et la source de courant plasma.

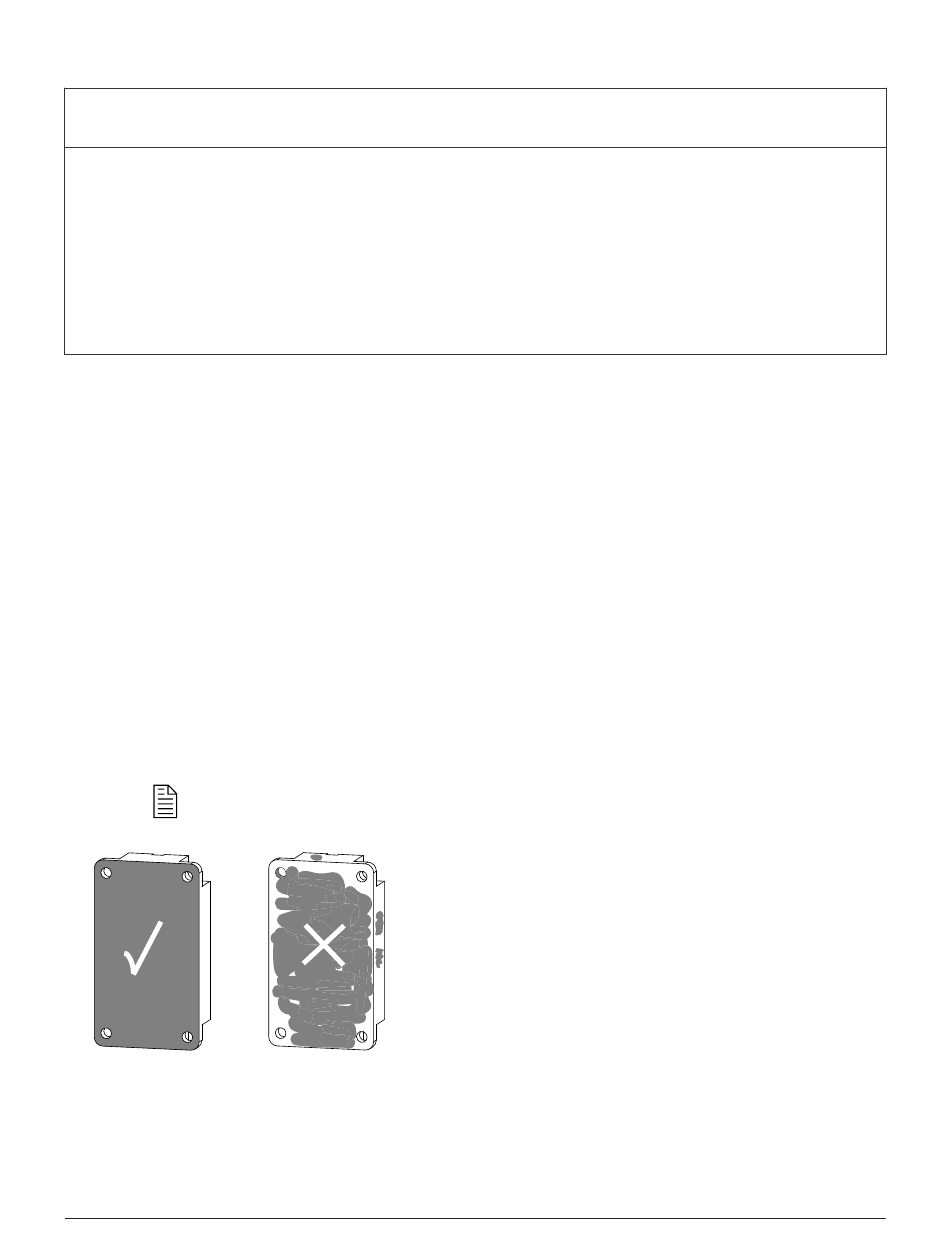

N'appliquer qu'une très fine couche de pâte thermoconductible, comme illustré dans cette
procédure. Ne pas appliquer toute la pâte fournie dans le kit.
1. S'assurer que la PCB de la source de courant est bien adaptée au système.
□ Le numéro du kit de remplacement des systèmes de 200 à 240 V CSA/CE/CCC est le
528140.
□ Le numéro du kit de remplacement des systèmes de 400 V CE/CCC est le 528141.
□ Le numéro du kit de remplacement des systèmes de 480 V CSA est le 528142.
2. Dégager tous les fils de la zone où la PCB de la source de courant sera montée afin d'éviter toute
interférence lors du remplacement de la PCB.
3. Nettoyer la zone où chaque IGBT a été monté.
Utiliser de l'alcool isopropylique pour enlever l'ancienne pâte thermoconductible présente sur le
dissipateur thermique.
4. Appliquer une couche de pâte thermoconductible sur chaque IGBT et sur la surface de pose du
redresseur.
Les modèles monophasés sont équipés de trois composants IGBT.
Les modèles monophasés sont équipés de deux composants IGBT.
a Utiliser un petit grattoir en plastique pour déposer une petite quantité de pâte thermoconductible
sur l'arrière du nouveau IGBT.
b Utiliser le grattoir en plastique pour appliquer une mince couche de pâte thermoconductible sur
194
