Hypertherm Powermax45 SYNC Manuel De Service page 164

5
Procédures d'entretien du couvercle, des panneaux et des connecteurs
2. Poser l'écrou et la rondelle à l'arrière de la prise du câble de retour.
Utiliser une clé de 1/2 po. Serrer à un couple de 10,2 N•m (90 lb•po).
3. Effectuer les procédures suivantes :
a. Fixer le panneau avant à la page
b. Installer le panneau de protection des composants à la page
c. Installer le couvercle et la poignée de la source de courant plasma à la page
d. Rebrancher le cordon d'alimentation.
e. Rebrancher l'alimentation en gaz.
Remplacer la prise à raccord rapide de la torche

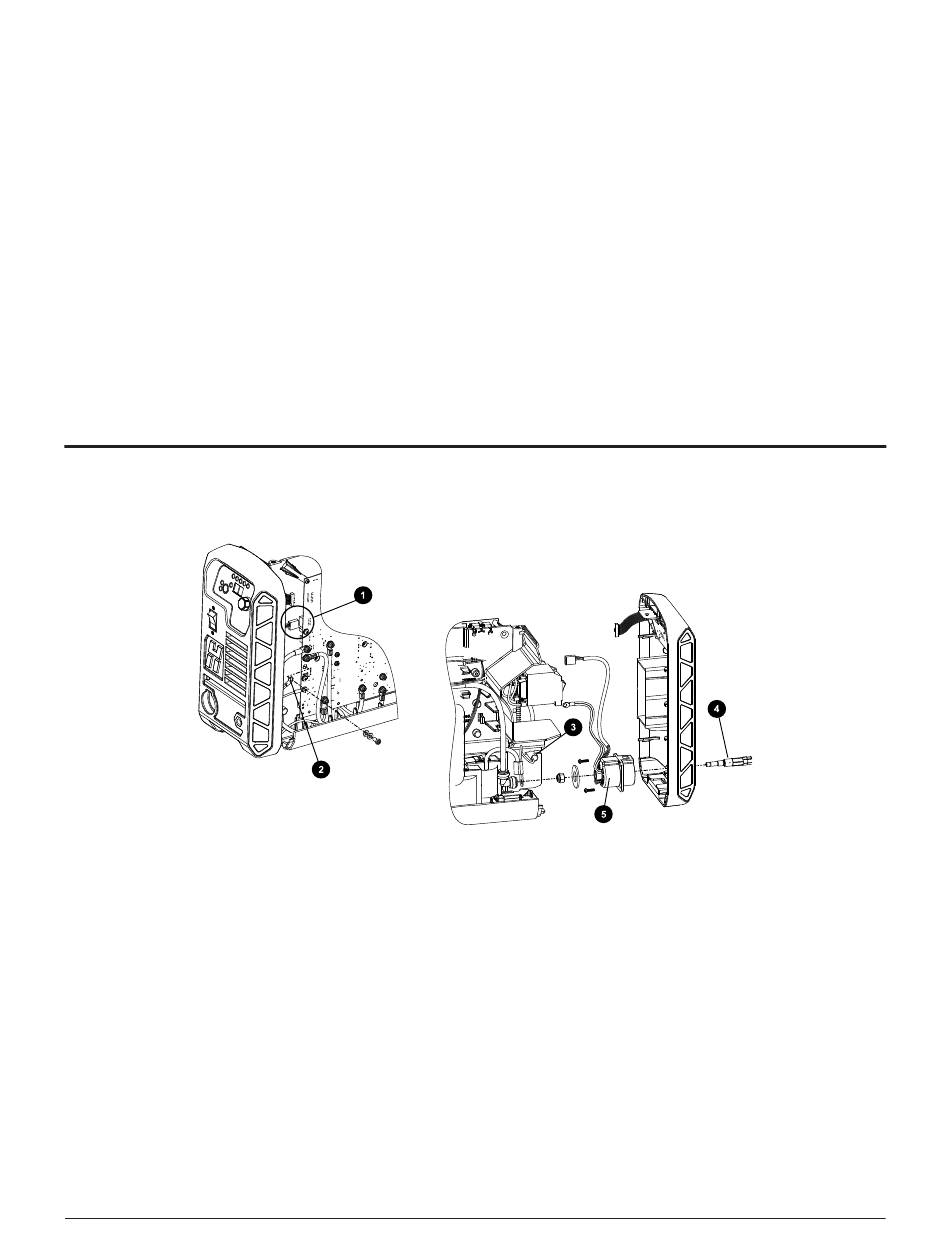

Retirer la prise à raccord rapide de la torche
1 Circuit imprimé d'alimentation, borne J19.
2 Paire de fils rouges (borne J15)
3 Fente du panneau central
4 Raccord en laiton de la torche
5 Prise à raccord rapide de la torche
164
155.
811480FR
150.
147.
Manuel de service Powermax45 SYNC®
