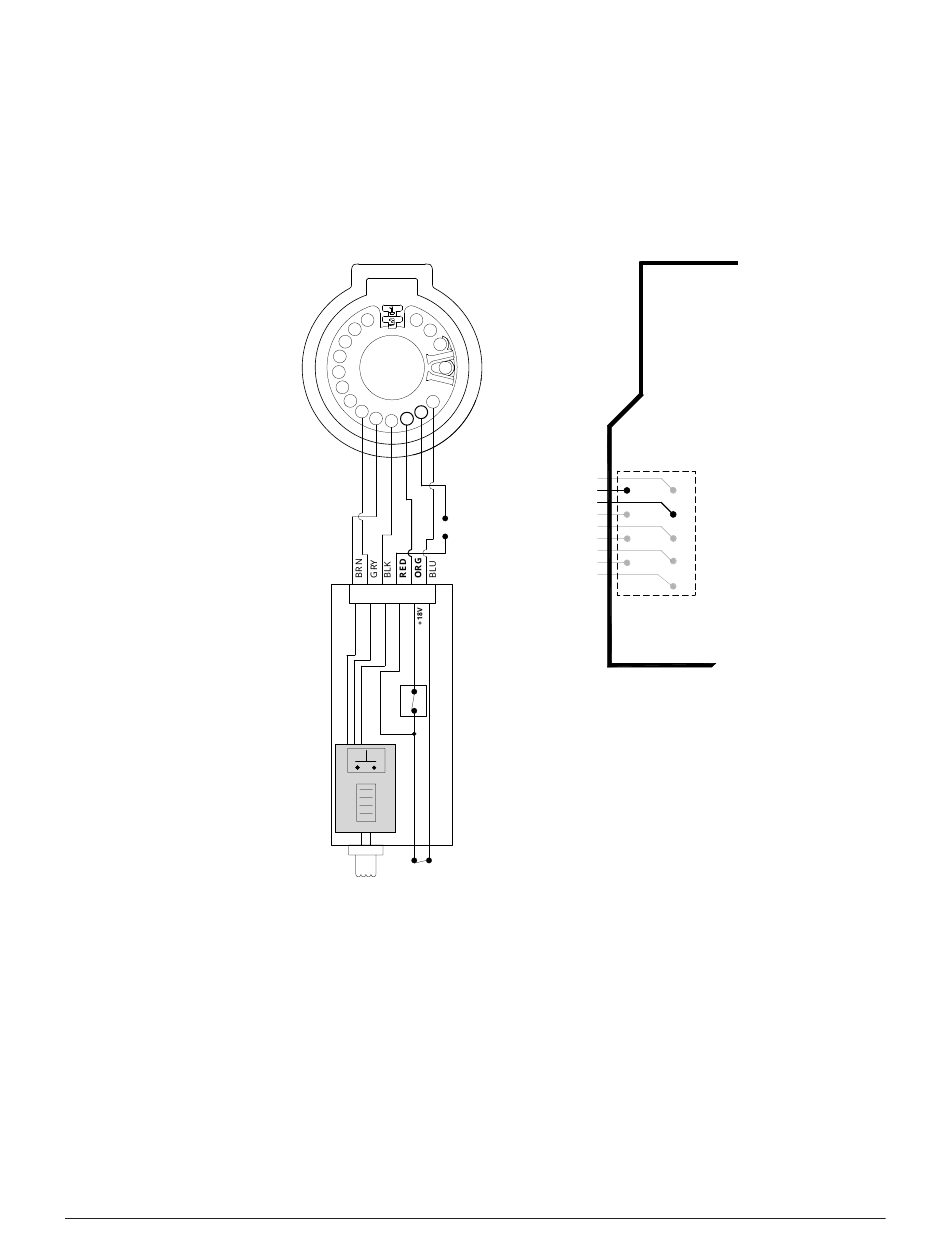

b. Vérifier la continuité entre le contact 4 sur la PCB de la torche (fil rouge) et le contact 3 au
connecteur J19 sur la PCB de la source de courant.
c. Vérifier la continuité entre le contact 5 de la PCB de la torche (fil orange) et le contact 2 au
connecteur J19 sur la PCB de la source de courant.
d. S'il n'y a pas de continuité entre les contacts, remplacer la PCB de la source de courant.
Mesures correctives à prendre pour les torches machines et la CNC
1. Désactiver le signal de démarrage, puis procéder à un redémarrage rapide de la source de courant
plasma.
2. Si cela est possible, effectuer un test avec une torche fonctionnelle.
3. S'assurer que la torche est en position verte « prête à amorcer ».
4. La DEL de défaillance de température et la DEL de défaillance du système continuent-elles à clignoter
en alternance?
Powermax45 SYNC® Manuel de service
RED
RED
17 1
16
2
15
3
14
4
13
RED
12
WHT
11
5
YEL 10 6
BLU
9 7
8
G RY
VIO
BR N ORG
BLK
1 2 3 4 5 6
811480FR
Dépannage des codes de défaillance
J19
BLU
1
2
ORG
VIO
3
4
YEL
WHT
5
6
RED
BRN
8 7
G RY
BLK
9
