5
Procédures d'entretien du couvercle, des panneaux et des connecteurs
7. Insérer l'ensemble du panneau arrière pour le remettre en place.
Vérifier qu'aucun fil n'est écrasé au moment de la remise en place du panneau.
8. Appuyer pour raccorder le tuyau d'alimentation en gaz en boucle à l'ensemble filtre à air.
Enfoncer le tuyau à une profondeur suffisante pour que la ligne de marquage atteigne le raccord.
La partie inférieure de la boucle doit reposer sur le support en matière plastique situé à gauche du
ventilateur.
9. Vérifier que le tuyau d'alimentation en gaz à boucle fermée n'est pas entortillé.
Éliminer tout tuyau d'alimentation en gaz entortillé et le remplacer par
un nouveau flexible. L'intégrité du flexible est compromise une fois
qu'il a été entortillé.
10. Placer la prise de terre sur la languette en plastique du panneau arrière.
11. Effectuer les procédures suivantes :
a. Installer le couvercle et la poignée de la source de courant plasma à la page
b. Rebrancher l'alimentation en gaz et le cordon d'alimentation électrique.
Remplacer la prise du câble de retour
Retirer la prise du câble de retour

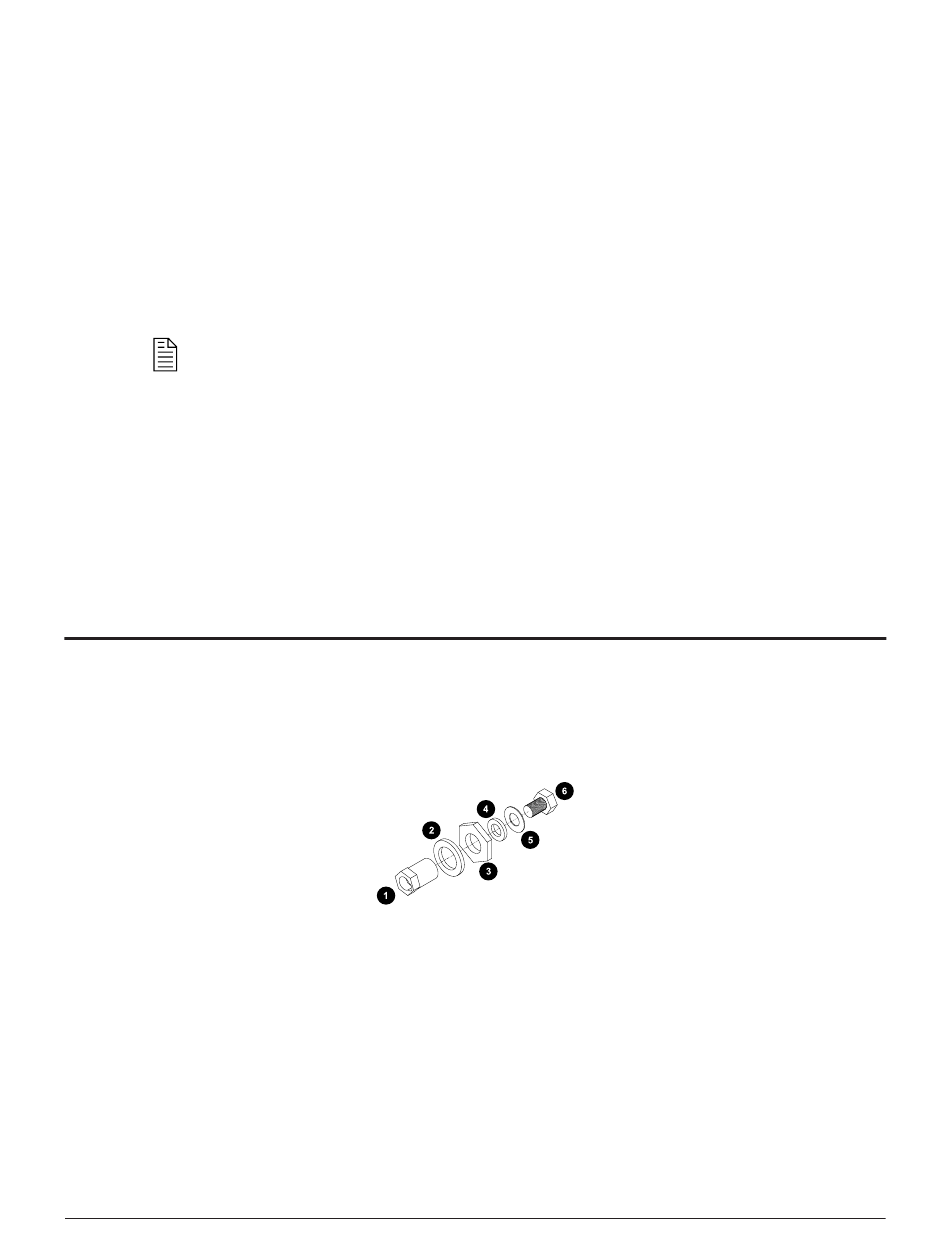

Figure 5 - Composants de la prise du câble de retour
1 Prise du câble de retour
2 Rondelle-frein à dents intérieures
3 Écrou
1. Effectuer les procédures suivantes :
a. Mettre l'interrupteur d'alimentation en position d'arrêt (OFF) (O), débrancher le cordon
d'alimentation de la source de courant et couper l'alimentation en gaz.
162
4 Rondelle
5 Rondelle
6 Vis
811480FR Manuel de service
147.
Powermax45 SYNC®
