Procédures d'entretien de la conduite de gaz
Installer les tuyaux d'alimentation en gaz et le raccord à 90°
1. Pousser pour brancher l'extrémité du raccord à 90° au raccord de torche en laiton sur le panneau
avant.
2. Pousser pour brancher une extrémité du tuyau d'alimentation en gaz le plus court dans le raccord à
90°.
Enfoncer le tuyau à une profondeur suffisante pour que la ligne de marquage atteigne le raccord,
comme indiqué.
184

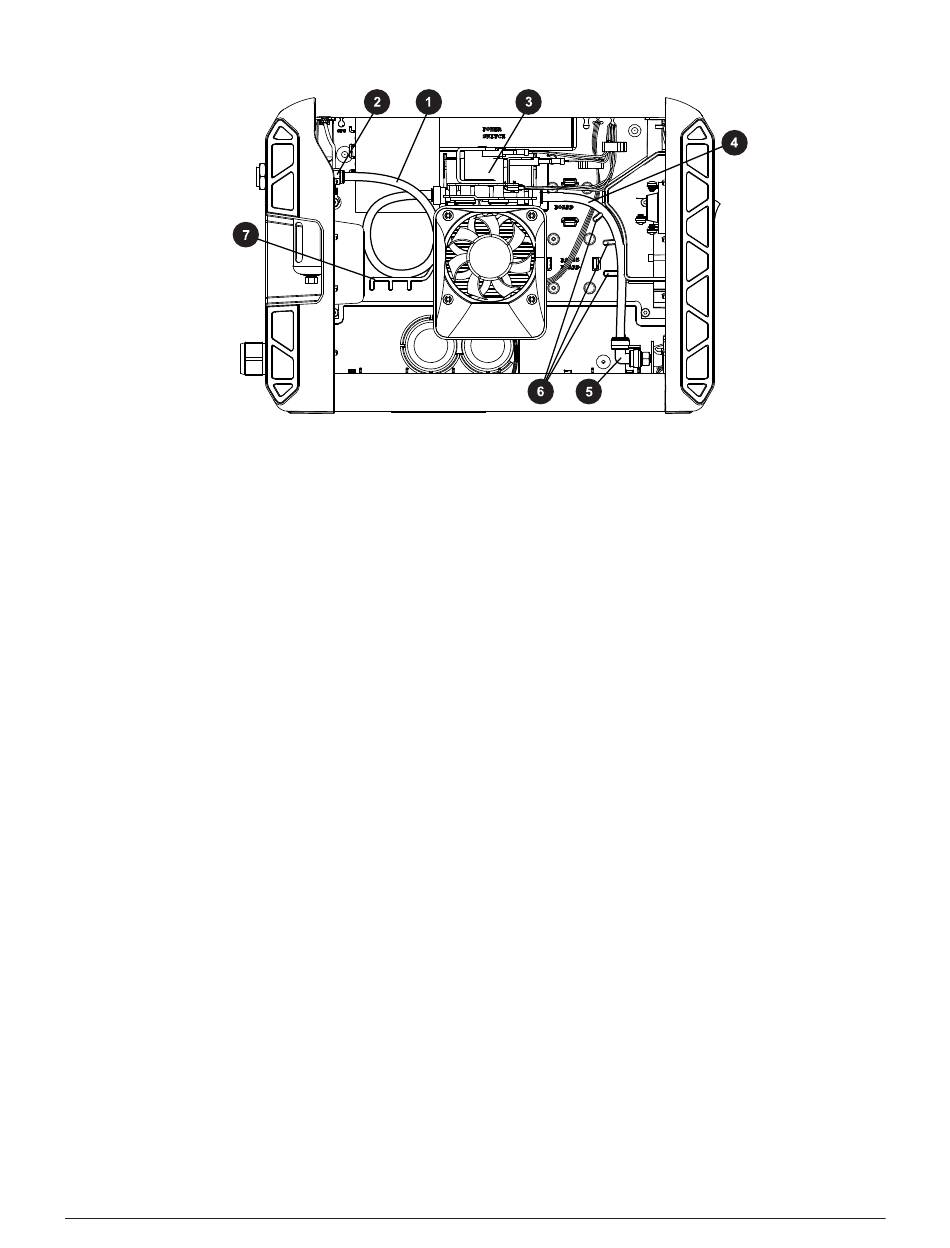

1 Alimentation en gaz provenant de l'ensemble de filtre à air.
2 Ensemble de filtre à air
3 Ensemble électrovanne
4 Tuyau d'alimentation en gaz provenant de l'ensemble électrovanne
5 Raccord à 90°
6 Guides de diviseurs de châssis en plastique
7 Plateforme en plastique pour tuyau en boucle
