Installer les condensateurs de masse
1. Installer les condensateurs neufs à partir du côté ventilateur de la source de courant plasma.
Se reporter à la figure de cette section.
2. Tourner chaque condensateur jusqu'à ce que le point de polarité s'aligne avec le trou de visualisation
qui se trouve sur la PCB de la source de courant.
Se reporter à la figure de cette section.
3. Fixer les condensateurs à la PCB de la source de courant à l'aide des quatre vis de montage.
Fixer le fil du transformateur au point RED. Commencer à serrer les quatre vis de montage à la main,
puis les serrer à un couple de 2,3 N•m (20 lb•po).
Powermax45 SYNC® Manuel de service
Procédures d'entretien de la carte de circuit imprimé et des composants connexes
3

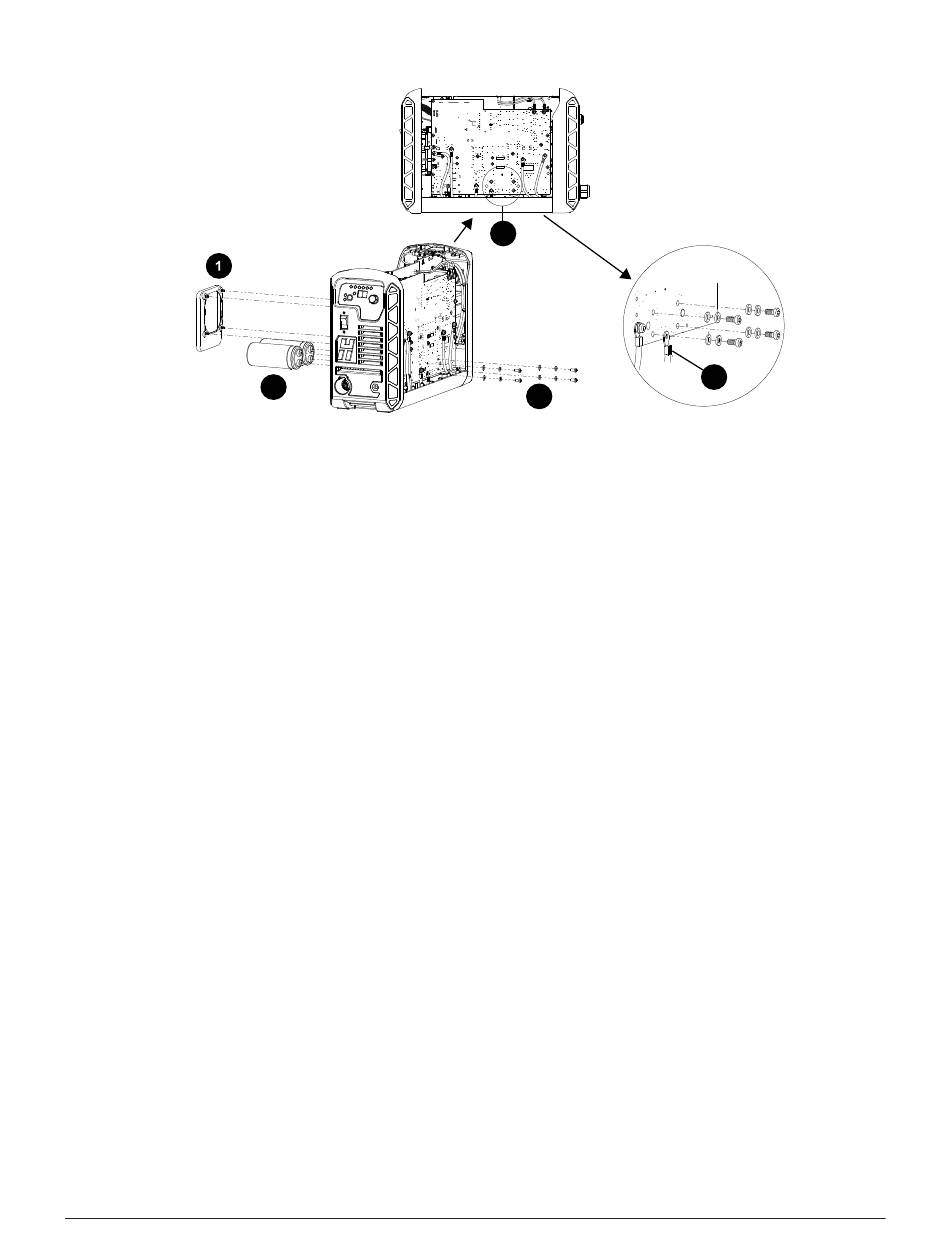

1 Plénum du ventilateur
2 Emplacement des vis
3 Condensateurs de masse
4 Fil de terre
