Hypertherm Powermax45 SYNC Manuel De Service page 80

3
Dépannage des codes de défaillance
torche.
c. Effectuer un test de continuité entre le fil orange et le contact 7 (ORG) du connecteur de la
torche.
10. Les deux câbles de torche ont-ils une continuité?
Si oui... Remplacer le contacteur de détection de la buse.
Sinon... Remplacer le faisceau de torche.
Mesures correctives à prendre pour le capteur de buse de la torche dans la source de
courant plasma
1. Mettre l'interrupteur d'alimentation en position d'arrêt (OFF) (O) et débrancher le cordon
d'alimentation de la source de courant.
2. Retirer la poignée et le couvercle de la source de courant plasma.
3. Retirer le panneau de protection des composants.
4. Vérifier la continuité sur la prise de la torche.
5. Chaque câble de la prise de la torche a-t-il une continuité?
Si oui... Passer à l'étape suivante.
Sinon... Remplacer la prise de la torche.
6. Rebrancher la torche à la source de courant plasma.
7. S'assurer que la cartouche Hypertherm est installée correctement sur la torche.
8. S'assurer que la torche est en position verte « prête à amorcer ».

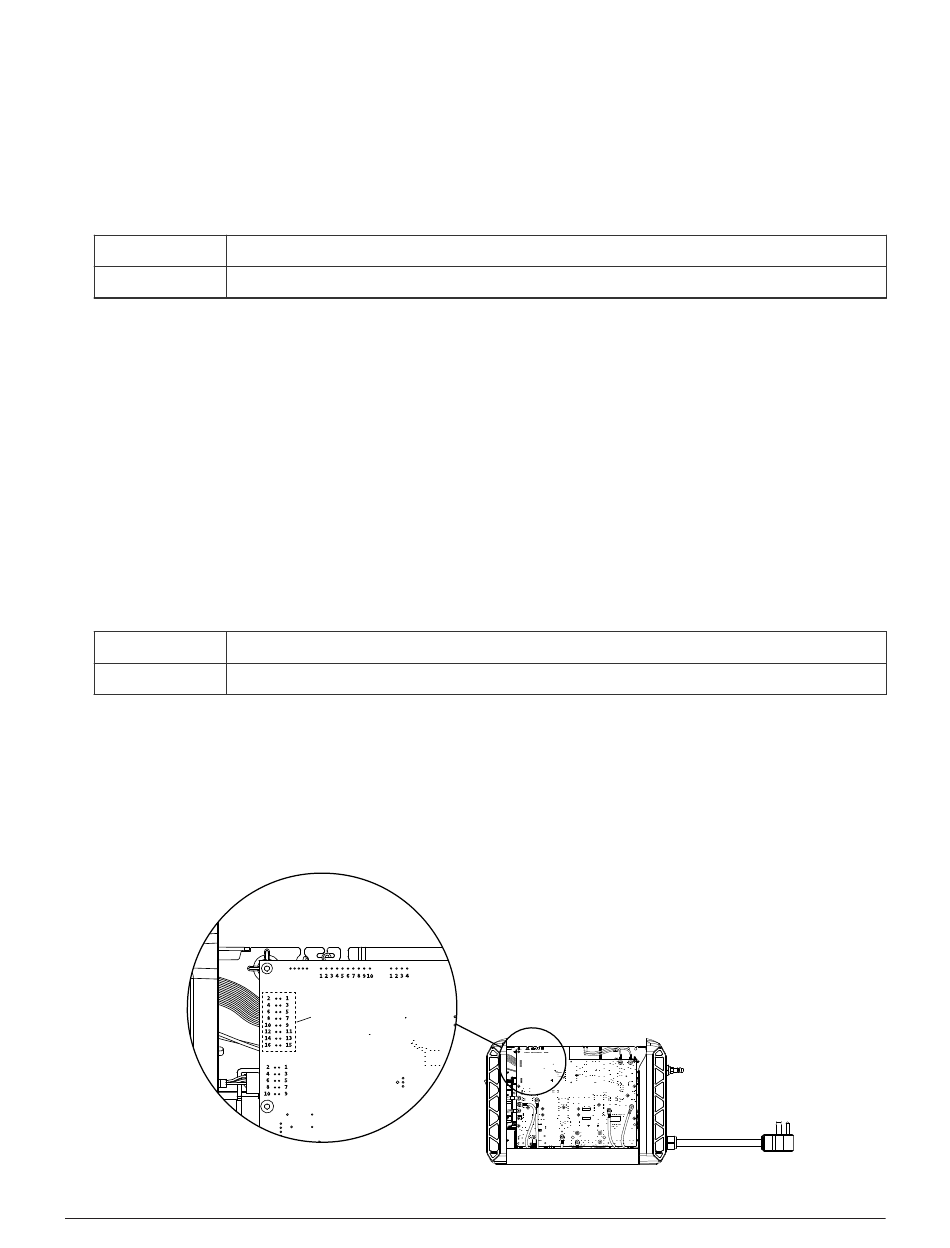

9. Mesurer la tension entre les contacts 1 et 2 du connecteur J19 sur la PCB de la source de courant.
80
J19
811480FR Manuel de service Powermax45 SYNC®
