5. Dévissez l'écrou, puis retirez le fil du transformateur et la rondelle large en plastique hors du raccord.
6. Retirer les deux vis fixant la prise de la torche au panneau avant.
7. Retirer la vis et les rondelles qui fixent le fil du câble de retour à son logement.
Fixer le panneau avant
1 Interrupteur d'alimentation monophasé
2 Interrupteur d'alimentation triphasé
3 Câble plat de la PCB de l'écran
4 Vis et rondelles du câble de retour
5 Raccord à 90° du tuyau d'alimentation en gaz
6 Raccord en laiton de la torche
1. Attacher la vis et les rondelles qui fixent le fil du câble de retour à son logement.
Serrer à un couple de 10,2 N•m (90 lb•po).
2. Mettre le logement de la torche en place sur le panneau avant de sorte que les câbles de couleur
Powermax45 SYNC® Manuel de service
Procédures d'entretien du couvercle, des panneaux et des connecteurs

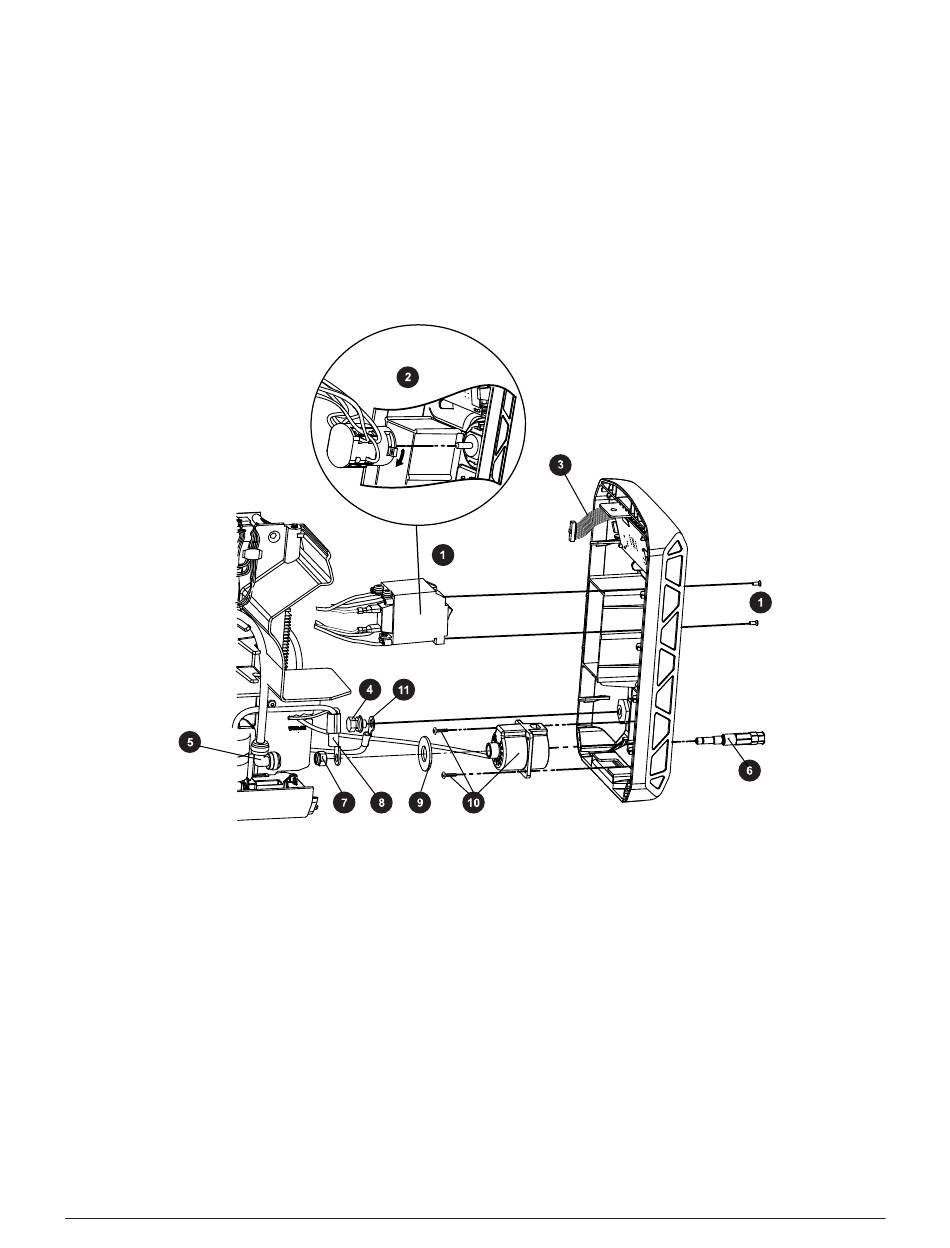

Figure 2 - Pièces du panneau avant
811480FR
7 Écrou du logement de la torche
8 Fil du transformateur
9 Rondelle en plastique du logement de la torche
10 Logement et vis de la torche
11 Câble de retour
5
