5
Procédures d'entretien du couvercle, des panneaux et des connecteurs
• Modèles CE/CCC : les fils sont respectivement bleu (BLU), brun (BRN) et gris (GRY).
9. Séparer l'ensemble du panneau arrière de l'appareil.
Fixer le panneau arrière
1. Brancher le fil de mise à la terre du cordon d'alimentation au dissipateur thermique.
Serrer à un couple de 2,3 N•m (20 lb•po).
2. Faire passer les fils restants du cordon d'alimentation dans la fente du panneau central
3. Fixer le faisceau de fils du cordon d'alimentation aux bornes appropriées.
Serrer à un couple de 2,3 N•m (20 lb•po).

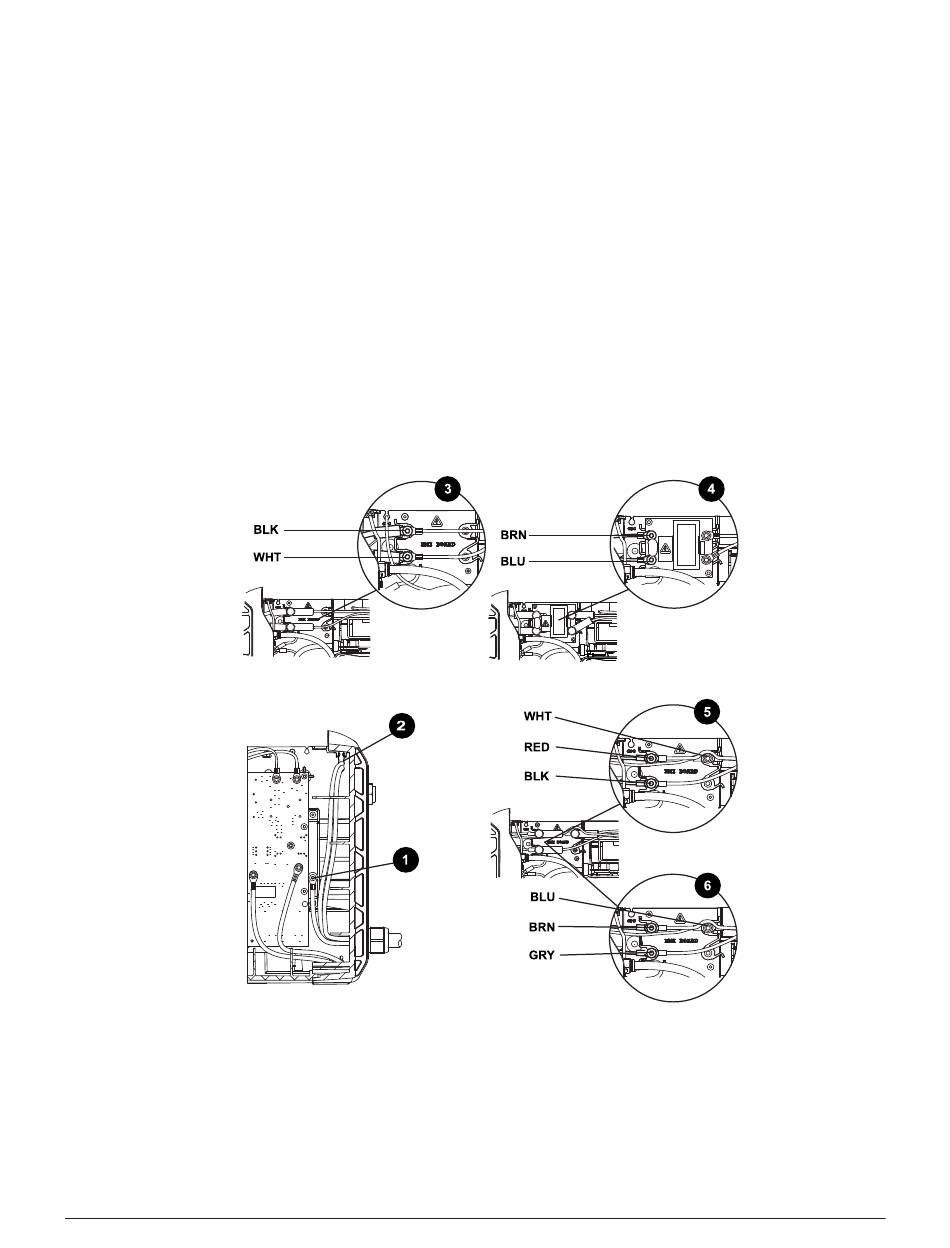

Figure 4 - Points de raccordement du cordon d'alimentation
1 Fil de terre du cordon d'alimentation vers le dissipateur thermique
2 Passe-fil du cordon d'alimentation
3 Monophasé CSA
4 Monophasé CE/CCC
160 811480FR Manuel de service Powermax45 SYNC®
