Le système dispose d'un système de verrouillage et d'étiquetage. Une touche du laser peut être retirée et un verrou
fourni par le client inséré en dessous. Lorsque le verrou est en place, la touche du laser ne peut pas être insérée, ce
qui empêche l'alimentation de ce laser.
Figure 40. Témoin d'alimentation du système et touches d'activation et de désactivation du laser
7.7.3

Indicateur de purge

L'indicateur de purge CYCLOPS est illustré ci-dessous. Le témoin est allumé en cas de pression de purge positive.
Pour plus d'informations, voir Indicateur de purge et système de vanne → .
7.7.4 Presse-étoupe et connecteurs
La vue de dessous du Raman Rxn5 est représentée ci-après.
1
2
3
Endress+Hauser
LASER 1
System
Power
PURGE
SOLUTIONS
Z-PURGE INDICATOR
MODEL # PSCZ-1A
Class 1, Division 2, Group A, B, C & D, T6
Do not disconnect unless power is switched off or
area is known to be non-hazardous location
II 3 G Ex nA rL [pz] IIC T6
II 3 D Ex ID A22 P66 T79 C
DNV O9 ATEX 5275IX
0575
IECEx DNV 9.000IX

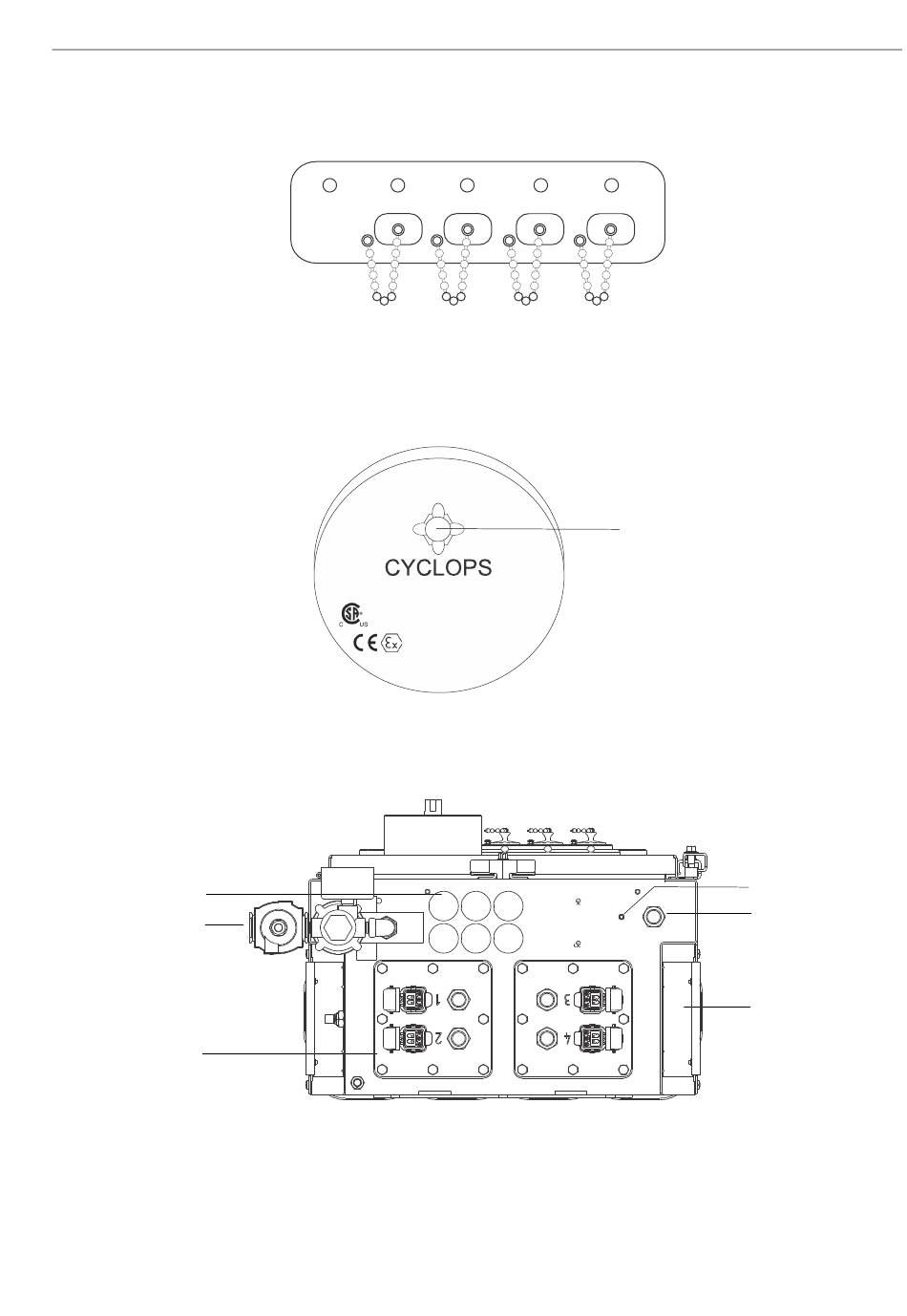

Figure 41. Indicateur de purge avec témoin (1)
Figure 42. Presse-étoupe et connecteurs sur le dessous du Raman Rxn5
LASER 2 LASER 3 LASER 4
A0050030
A0050029
1
4
5
6
A0054448
