Manuel de mise en service Raman Rxn5
Nos systèmes laser utilisent une boucle de courant basse tension qui doit être fermée pour que le laser émette de
la lumière. Les câbles à fibres optiques d'Endress+Hauser sont dits hybrides parce qu'ils contiennent deux fibres
optiques et deux fils de cuivre.
AVIS
 Lors de l'installation de la sonde in situ, l'utilisateur doit prévoir une décharge de traction pour le câble à fibre
optique à l'emplacement d'installation de la sonde.
Chacune des sondes Endress+Hauser contient une petite carte de circuit imprimé (PCB) avec une résistance et un
indicateur LED. La boucle de courant commence par un convertisseur DC/DC isolé sur le laser, et le courant passe de
cette alimentation au côté relais d'une barrière SI à amplificateur de répétition GM International D1032Q et retourne
au convertisseur DC/DC de la source laser.
La barrière SI à amplificateur de répétition génère alors une boucle de courant basse tension du côté Ex et le courant
passe par le panneau d'E/S, par la fibre optique de transport, par l'indicateur LED de la sonde de prélèvement et
revient par le même chemin sur un deuxième fil de cuivre pour être renvoyé à la source de la barrière SI. La barrière
SI répète l'état de la boucle de verrouillage externe sur ses contacts de relais à la boucle générée par le laser interne.
Si la boucle externe est ouverte pour une raison quelconque, la boucle interne s'ouvre et le laser est désactivé.

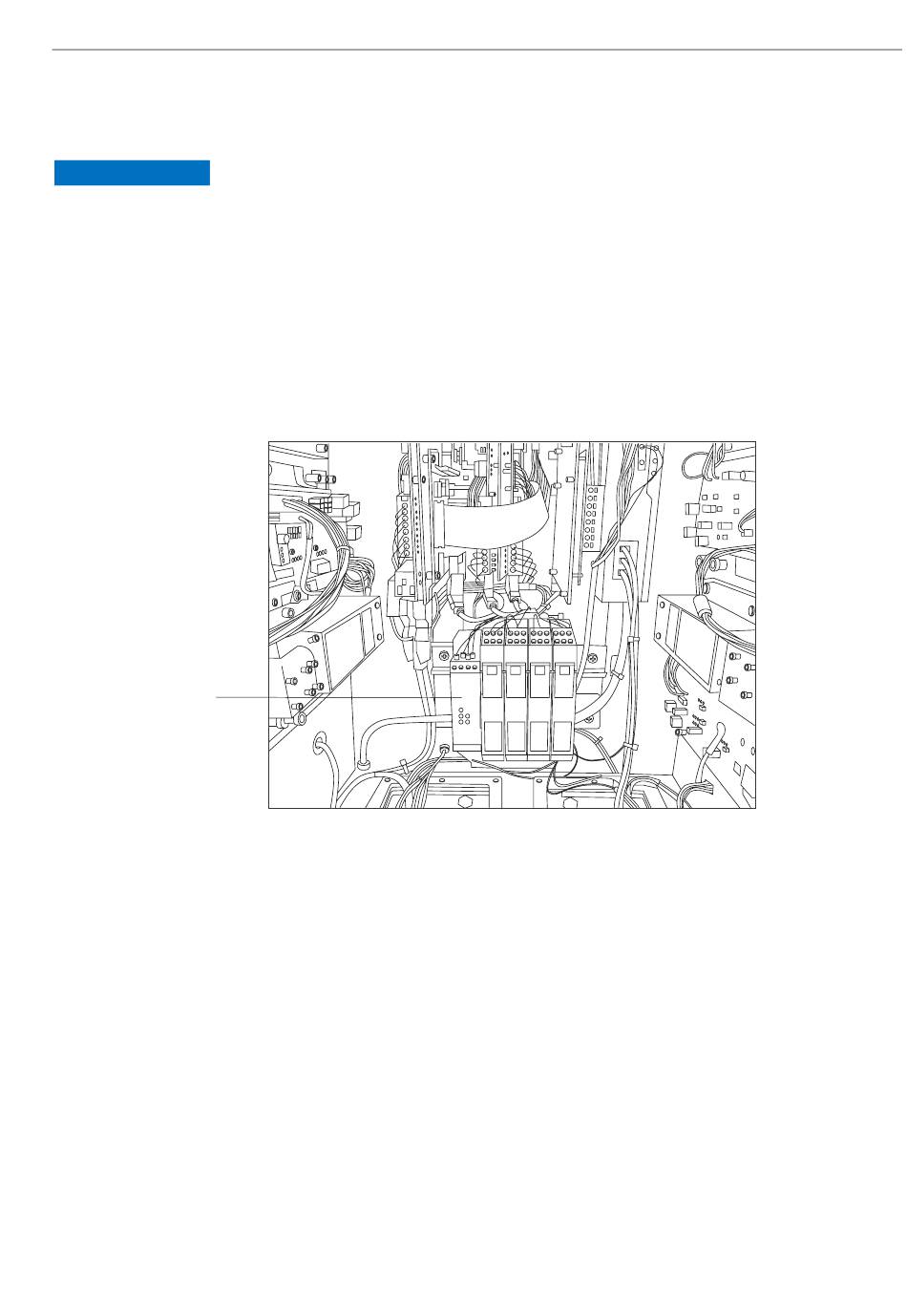

1
A0052281
Figure 33. Barrière SI de verrouillage (1)
