6.8 Communications et câblage E/S non SI
Les points de connexion E/S sont indiqués ci-dessous.
1
2
Pos.
1
2
Le Raman Rxn5 prend en charge les communications et E/S non SI suivantes :
• Boucle de relais pour l'alarme de pression de purge
L'indicateur de purge installé sur l'analyseur Raman Rxn5 est du type Z-Purge de Purge Solutions, Inc. L'indicateur
est certifié pour une utilisation dans les zones Ex Division 2/Zone 2. L'indicateur Z-purge comporte un témoin
lumineux vert qui indique que la pression à l'intérieur du boîtier est supérieure à 5,1 mm (0,20 po) de colonne
d'eau. L'indicateur est équipé d'un relais d'alarme à contact sec pour une alarme à distance si nécessaire et est
conçu pour une tension maximale de 30 V DC ; il incombe à l'installateur ou au client d'assurer l'interface avec les
contacts d'alarme.
• (2) communication Modbus sur RS-485 (2 fils + terre) vers le SNCC
• (2) connecteurs Modbus sur TCP/IP via RJ45
• (4) points de sortie programmables 24 V DC (12 W maximum par voie) pour piloter les électrovannes du système
de prélèvement. Cette fonction doit être configurée en usine et de manière spécifique à l'application.
Voir le manuel Spécifications Modbus Rxn5 pour plus d'informations sur la configuration Modbus.
32

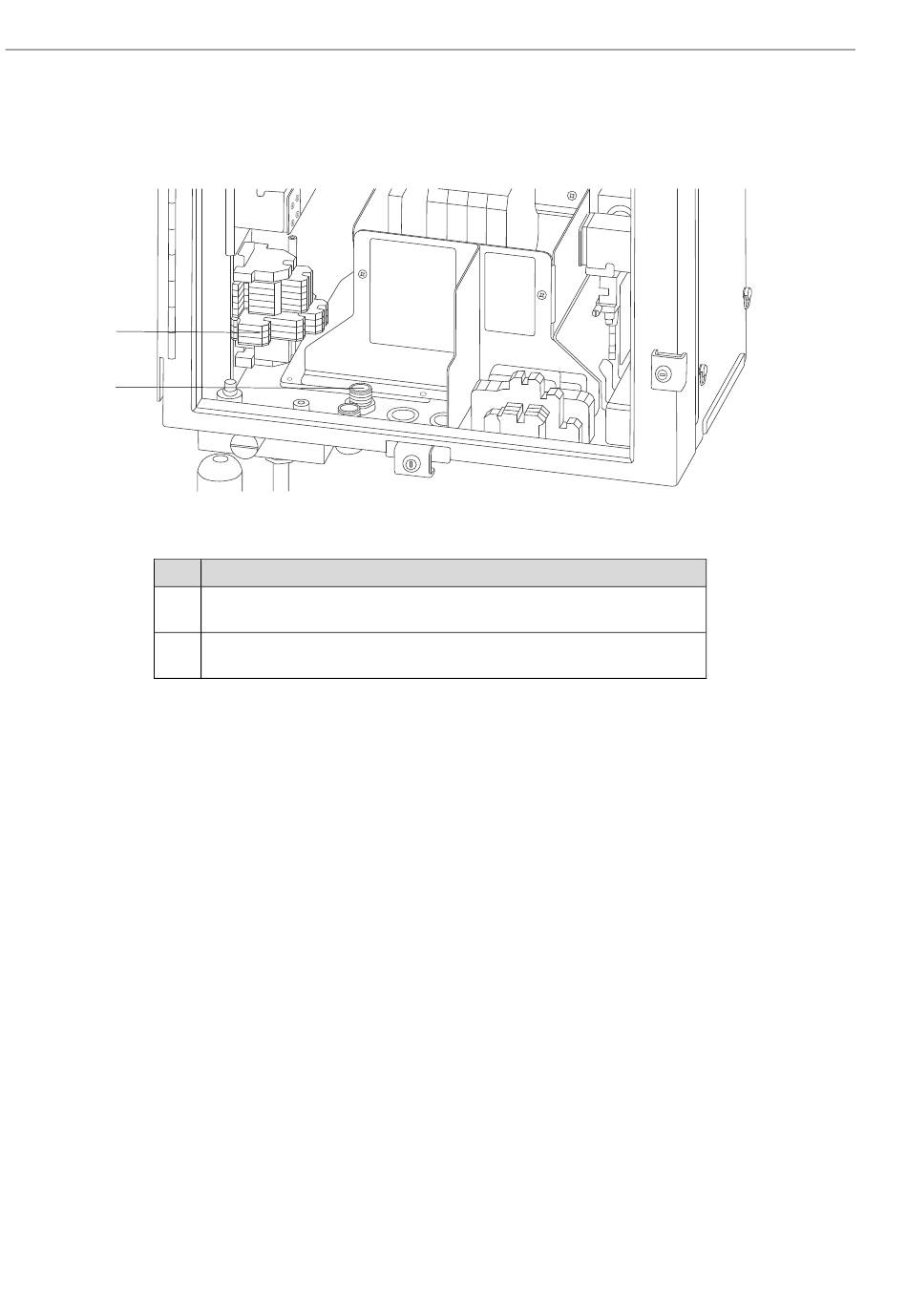

Figure 22. Vue interne des communications et de la zone de câblage des E/S non SI
Description
Tou(te)s les communications et câbles d'E/S non SI se terminent à cet
endroit.
Zone d'entrée de câble. Des décharges de traction étanches doivent être
installées si nécessaire.
