Tourner le cadran sur la vanne de purge en position ON.
3.
Purger pendant au moins 9,5 minutes.
4.
Mettre l'analyseur sous tension et observer le témoin lumineux. Si le témoin lumineux ne s'allume pas en position
5.
ON, mettre immédiatement le système hors tension et vérifier qu'il n'y a pas de fuites d'air au niveau du joint de
porte et des presse-étoupe. Redémarrer à l'étape 4.
Tourner la vanne en position de compensation des fuites et observer le témoin lumineux. En position de compen-
6.
sation des fuites, le bouton de la vanne de purge a sa fente positionnée à 90 degrés par rapport à la position ON.
5.2.9 Régulation thermique
L'évacuation de la chaleur est un défi pour tous les appareils qui consomment de l'énergie électrique. Les principaux
composants du Raman Rxn5 qui consomment de l'énergie et produisent de la chaleur sont refroidis par conduction à
travers leurs dissipateurs thermiques dans des compartiments situés de part et d'autre de l'analyseur, dans l'environ-
nement ambiant externe. Le ventilateur externe aspire l'air à travers chaque compartiment et sur tous les dissi-
pateurs thermiques. Cette conception maximise l'évacuation de la chaleur des appareils et minimise la dépendance
à l'égard des appareils actifs pour évacuer la chaleur du boîtier.
AVIS
 Il est essentiel que les couvercles des compartiments restent en place à tout moment, sauf pour le nettoyage des
dissipateurs thermiques ; leur retrait empêche l'air de circuler dans les dissipateurs thermiques et les appareils
peuvent surchauffer. Les couvercles peuvent être enlevés pendant un maximum de cinq minutes pour le
nettoyage.
Le Raman Rxn5 est conçu pour fonctionner à des températures ambiantes comprises entre –20 et 50 °C. Le Raman
Rxn5 est doté d'un système de régulation thermique sophistiqué basé sur un microprocesseur pour réguler sa
température interne. Non seulement le système régule la température interne, il contrôle également l'alimentation
de plusieurs composants clés à l'intérieur du Raman Rxn5.
Le point de consigne nominal pour la régulation thermique est de 35 °C (95 °F). Le capteur utilisé dans la boucle de
rétroaction de l'algorithme de régulation thermique est monté à l'intérieur du module de détection et est appelé
capteur de température "à réseau".
Entre des températures ambiantes d'environ 15 à 33 °C (59 à 91 °F), le système régulera sa température interne à
35 °C (95 °F).
20

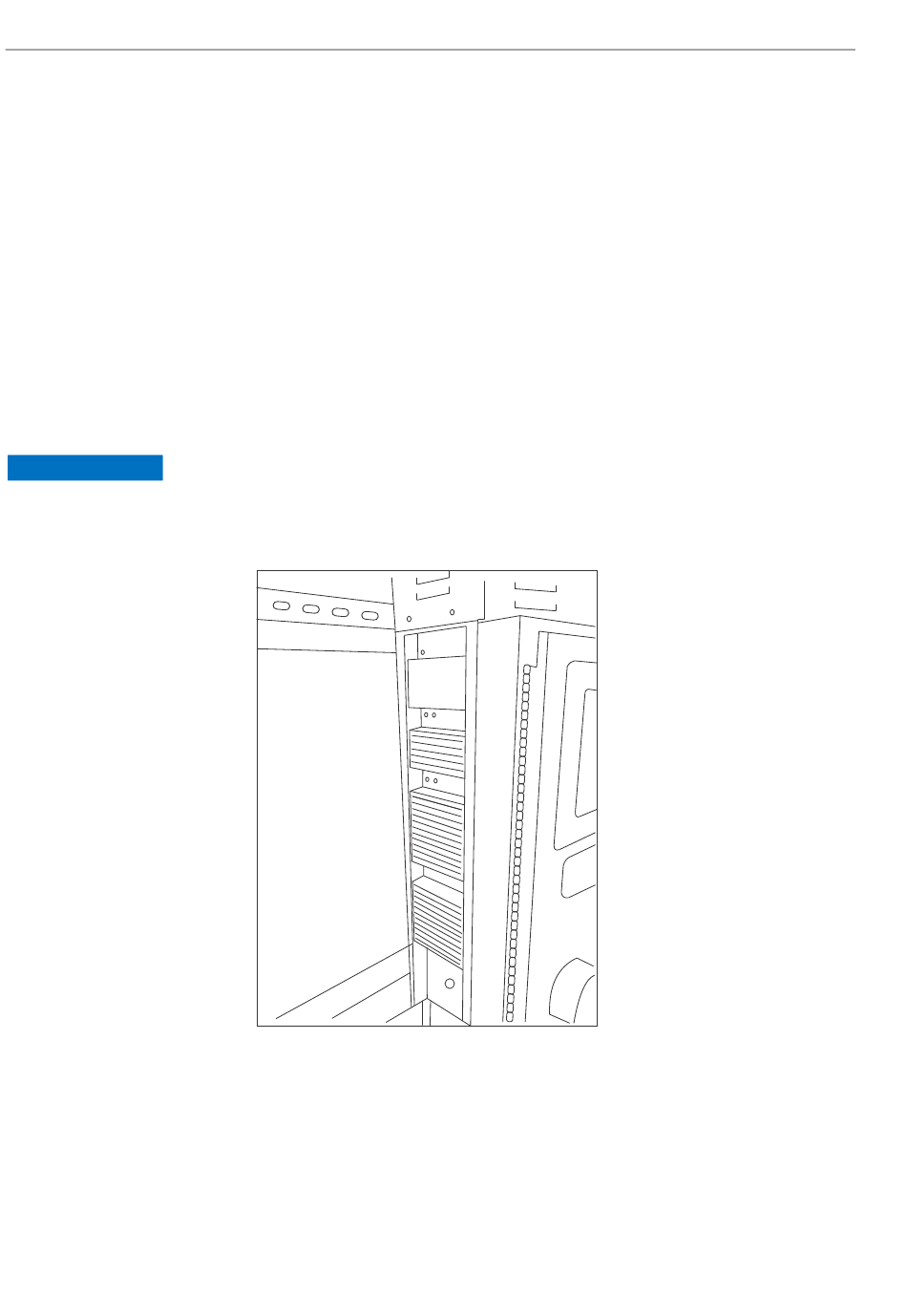

Figure 8. Dissipateurs thermiques sur le côté du Raman Rxn5
A0050026
