KA01158C/07/FR/03.16
71315192
Valable à partir de la
version
01.06.00
Products

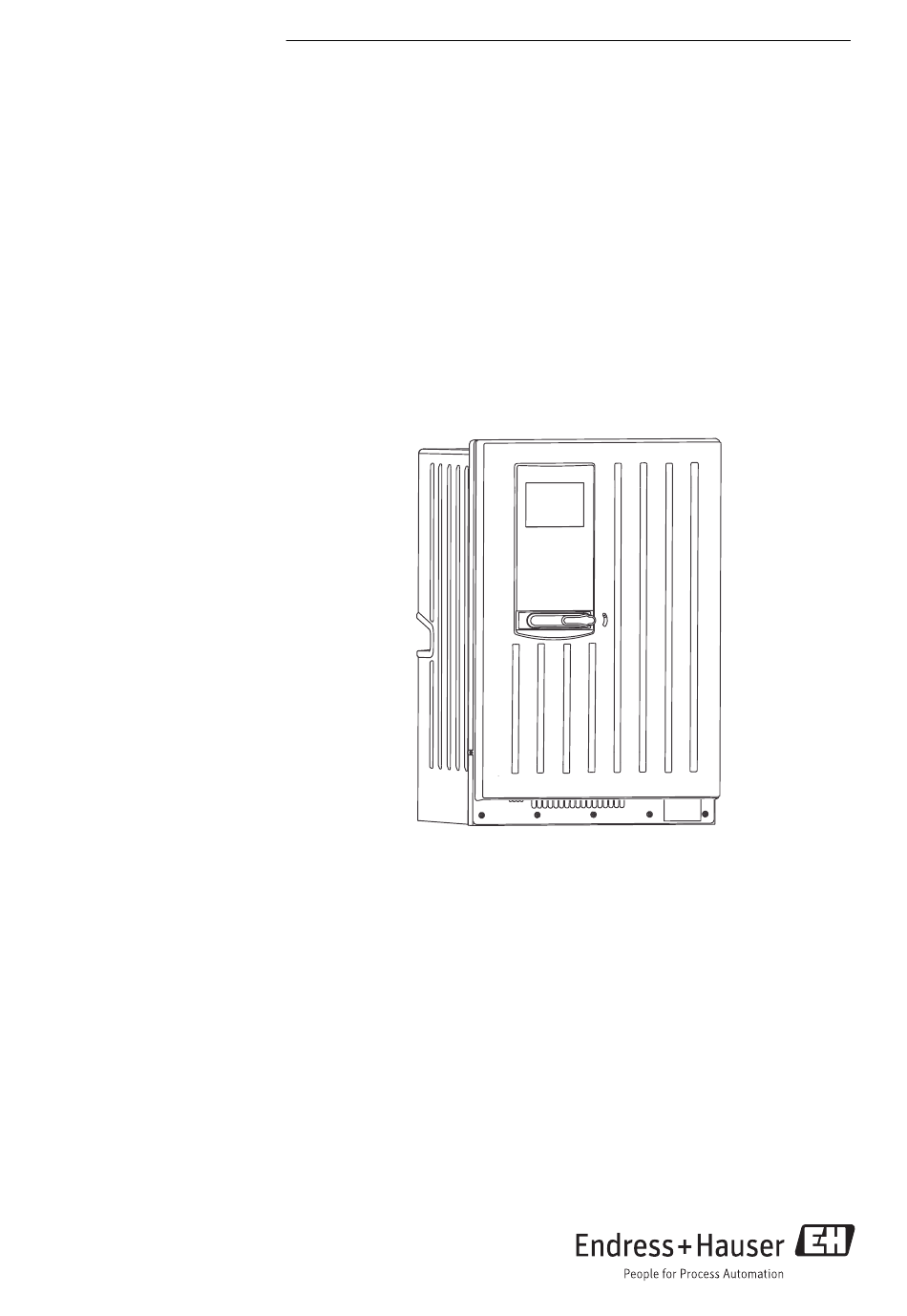

Instructions condensées
Liquiline System CA80AM
Analyseur colorimétrique pour l' a mmonium
Ce manuel est un manuel d' I nstructions condensées, il ne
remplace pas le manuel de mise en service correspondant.
Vous trouverez des informations détaillées sur l' a ppareil dans
le manuel de mise en service et les documentations associées,
disponibles via :
• www.endress.com/device-viewer
• Smartphone / tablette : Endress+Hauser Operations App
Solutions
Services

Publicité

Table des Matières
loading

Manuels Connexes pour Endress+Hauser Liquiline System CA80AM

Sommaire des Matières pour Endress+Hauser Liquiline System CA80AM

  • Page 1 Vous trouverez des informations détaillées sur l' a ppareil dans le manuel de mise en service et les documentations associées, disponibles via : • www.endress.com/device-viewer • Smartphone / tablette : Endress+Hauser Operations App...
  • Page 2 Liquiline System CA80AM Order code 00X00-XXXX0XX0XXX Ser. No.: X000X000000 TAG No.: XXX000 Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Page 3: Table Des Matières

    Liquiline System CA80AM Sommaire Sommaire Informations relatives au document ..........4 Mises en garde .

  • Page 4: Informations Relatives Au Document

    Informations relatives au document Liquiline System CA80AM Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences)

  • Page 5: Documentation

    En complément de ce manuel d' I nstructions condensées, vous trouverez les documentations suivantes sur les pages produit de notre site internet : • Manuel de mise en service pour Liquiline System CA80AM – Description de l' a ppareil – Mise en service –...

  • Page 6: Consignes De Sécurité Fondamentales

    Utilisation conforme Le Liquiline System CA80AM est un analyseur par voie humide pour la détermination quasi continue de la concentration d' a mmonium dans les milieux liquides. L' a nalyseur est destiné à une utilisation dans les applications suivantes : •...

  • Page 7: Sécurité De Fonctionnement

    Liquiline System CA80AM Consignes de sécurité fondamentales Sécurité de fonctionnement Avant la mise en service du système de mesure complet, vérifiez que tous les raccordements ont été correctement réalisés. Assurez-vous que les câbles électriques et les raccords de tuyau ne sont pas endommagés.

  • Page 8: Réception Des Marchandises Et Identification Des Produits

    Réception des marchandises et identification des produits Liquiline System CA80AM Réception des marchandises et identification des produits Réception des marchandises Vérifiez que l' e mballage est intact.  Signalez tout dommage constaté sur l' e mballage au fournisseur. Conservez l' e mballage endommagé jusqu' à la résolution du problème.

  • Page 9: Contenu De La Livraison

    Liquiline System CA80AM Réception des marchandises et identification des produits 3.2.2 Identification du produit Page produit www.fr.endress.com/ca80am Interprétation de la référence de commande La référence de commande et le numéro de série de l' a ppareil se trouvent : • sur la plaque signalétique •...

  • Page 10: Montage

    Montage Liquiline System CA80AM Montage ATTENTION Un transport ou un montage inapproprié peut entraîner des blessures et endommager l'appareil ‣ Utilisez toujours un chariot élévateur à plate-forme ou à fourche pour transporter l' a nalyseur. Deux personnes sont nécessaires pour l' i nstallation.
  • Page 11 Liquiline System CA80AM Montage 417 (16.42) 530 (20.87) A0028819  2 Liquiline System CA80 version ouverte avec groupe froid, dimensions en mm (inch) Endress+Hauser...

  • Page 12: Emplacement De Montage

    Montage Liquiline System CA80AM 654 (25.74) A0028821  3 Liquiline System CA80 avec socle, dimensions en mm (inch) 4.1.3 Emplacement de montage Lors de l' i nstallation de l' a ppareil, tenez compte des points suivants : • Assurez-vous que la paroi a une capacité de charge suffisante et est totalement perpendiculaire.

  • Page 13: Montage De L'analyseur Sur Un Mur

    Liquiline System CA80AM Montage • Veillez à ce que l' é coulement soit libre pour éviter toute formation de siphon. • Assurez-vous que l' a ir peut circuler librement à l' a vant du boîtier. • Assurez-vous que les analyseurs livrés comme analyseurs ouverts (c' e st-à-dire analyseurs sans porte) sont utilisés exclusivement dans des endroits fermés ou sont installés dans une...
  • Page 14 Montage Liquiline System CA80AM Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0028810  7 Fixation du support au boîtier  6 Dimensions du support. Unité de mesure mm (inch) Endress+Hauser...
  • Page 15 Liquiline System CA80AM Montage A0028812  8 Fixation dans le support mural Accrochez l' a nalyseur dans le support mural. Fixez les deux parties supérieures du support mural avec les vis fournies. Endress+Hauser...

  • Page 16: Montage De L'analyseur Sur Un Socle (Version De Commande Armoire Au Sol)

    Montage Liquiline System CA80AM Montage de l'analyseur sur un socle (version de commande armoire au sol) 624 (24.57) 530 (20.87) A0028809  9 Plan des fondations Fixation (4 x M10) Dimensions du Liquiline System CA80 Endress+Hauser...

  • Page 17: Contrôle De L'installation

    Liquiline System CA80AM Montage A0028817  10 Fixation du socle Vissez le socle au sol. Soulevez l' a nalyseur (deux personnes sont nécessaires) et posez-le sur le socle. Utilisez les poignées en creux. Vissez le socle à l' a nalyseur à l' a ide des 6 vis fournies.

  • Page 18: Raccordement Électrique

    Raccordement électrique Liquiline System CA80AM Raccordement électrique AVERTISSEMENT Appareil sous tension Un raccordement non conforme peut entraîner des blessures pouvant être mortelles. ‣ Seuls des électriciens sont habilités à réaliser le raccordement électrique. ‣ Les électriciens doivent avoir lu et compris le présent manuel de mise en service et respecter les instructions y figurant.
  • Page 19 Liquiline System CA80AM Raccordement électrique Retirez le capot (2) fixé.  A0028911 Bac à flacons Couvercle A l' a ide d' u n tournevis Torx (T25), dévissez les six vis de la plaque porteuse (3) et rabattez la plaque vers l' a vant. Pour faciliter la manipulation, accrochez la plaque porteuse à...

  • Page 20: Raccordement Des Appareils

    Raccordement électrique Liquiline System CA80AM Posez les câble à l' a rrière de l' a ppareil afin qu' i ls soient bien protégés. Des presse-étoupes sont disponibles pour les entrées de câble.  A0028913 Presse-étoupe Dans le cas de versions avec presse-étoupe G' et NPT, les presse-étoupe prémontés avec filetage M doivent être remplacés par des presse-étoupe G' ou NPT fournis.
  • Page 21 Liquiline System CA80AM Raccordement électrique Pour accéder au compartiment de l' é lectronique, suivez les indications du chapitre "Pose des câbles". Passez le câble de raccordement 24V par le bas à travers le presse-étoupe sur la face arrière interne de l' a ppareil et faites-le monter jusqu' a u compartiment de l' é lectronique.

  • Page 22: Raccordement Du Dispositif De Préparation Des Échantillons

    Raccordement électrique Liquiline System CA80AM Raccordement du dispositif de préparation des échantillons 5.2.1 Raccordement de la vanne de nettoyage optionnelle du Liquiline System CAT810 Débranchez la fiche secteur. Pour rabattre la plaque porteuse vers l' a vant, suivez la procédure décrite au chapitre "Pose des câbles".
  • Page 23 Liquiline System CA80AM Raccordement électrique A la fin du raccordement, utilisez les six vis pour fixer la plaque porteuse. 5.2.2 Raccordement du chauffage de tuyau optionnel et de la communication entre CAT820/CAT860 et l'analyseur Si possible, n' u tilisez que des câbles d' o rigine préconfectionnés. Les câbles de capteur, bus de terrain et Ethernet doivent être blindés.

  • Page 24: Raccordement Des Capteurs Et Des Modules Supplémentaires

    Raccordement électrique Liquiline System CA80AM Retirez le cache de protection dans le coin supérieur droit.  A0028925 Posez le câble dans le boîtier de sorte que le blindage de câble mis à nu s' a dapte dans l' u n des serre-câble et que les fils puissent être posés facilement jusqu' a ux bornes enfichables.
  • Page 25 Liquiline System CA80AM Raccordement électrique A0029058 Vis du couvercle du compartiment de l' é lectronique BASE-E A0028935  17 Compartiment de raccordement dans le boîtier du transmetteur Module de base E Interface analyseur Cache Couvercle du module Endress+Hauser...
  • Page 26 Raccordement électrique Liquiline System CA80AM Module de base E 24 VDC Power A0016535  18 Module de base E LED de contrôle Slot pour le câble de l' a fficheur Raccordement de la tension Interface service Raccordement du relais d' a larme Raccords pour 2 capteurs Memosens (en option) Alimentation pour capteurs numériques à...

  • Page 27: Raccordement Des Capteurs

    Liquiline System CA80AM Raccordement électrique 85 86 24VDC Alarm Sensor supply Power – (internal) – – 0/4 ... 20 mA Display Service HART – Sensor A0016537  19 Schéma de raccordement du module de base E 5.3.2 Raccordement des capteurs Si possible, n' u tilisez que des câbles d' o rigine préconfectionnés.
  • Page 28 Raccordement électrique Liquiline System CA80AM Mettez le blindage externe du câble à la terre via le presse-étoupe métallique sous le module de base E.  A0028930  21 Bornier 5.3.3 Raccordement des entrées, sorties ou relais supplémentaires AVERTISSEMENT Module non couvert Pas de protection contre les contacts.

  • Page 29: Entrées Courant

    Liquiline System CA80AM Raccordement électrique Entrées et sorties numériques Module DIO – – – – – –  22 Module  23 Schéma de raccordement Entrées courant Module 2AI – –  24 Module  25 Schéma de raccordement Endress+Hauser...

  • Page 30: Sorties Courant

    Raccordement électrique Liquiline System CA80AM Sorties courant – – – – – –  26 Module  27 Schéma de  28 Module  29 Schéma de raccordement raccordement Relais Module 2R Module 4R  33 Schéma de  30 Module ...
  • Page 31 Liquiline System CA80AM Raccordement électrique 5.3.4 Raccordement de la communication numérique Module 485 128/SW Service DGND  35 Schéma de  34 Module raccordement LED sur la face avant du module Description Couleur Description RJ45 LNK/ACT • Off = connexion inactive •...
  • Page 32 Raccordement électrique Liquiline System CA80AM Commutateurs DIP sur la face avant du module Réglage par Affectation défaut 1-128 Adresse bus (→ "Mise en service/Communication") Protection en écriture : "ON" = La configuration n' e st pas possible via le bus,...

  • Page 33: Réglages Hardware

    Liquiline System CA80AM Raccordement électrique LED sur la face avant du module Description Couleur Description RJ45 LNK/ACT • Off = connexion inactive • On = connexion active • Clignotante = transmission de données RJ45 10/100 • Off = vitesse de transmission 10 Mbit/s •...

  • Page 34: Adresse Bus

    Raccordement électrique Liquiline System CA80AM "OFF" "ON"  38 Commutateurs DIP pour la résistance de fin de ligne interne ‣ A l' a ide d' u n outil approprié, par ex. une pincette, mettez tous les 4 commutateurs DIP en position "ON".

  • Page 35: Garantir L'indice De Protection

    Liquiline System CA80AM Raccordement électrique on off on off on off A0026776 A0026777 A0026778  40 Adresse PROFIBUS valide  41 Adresse Modbus valide  42 Adresse invalide 255 Configuration à la livraison, adressage software actif, adresse software configurée en usine : PROFIBUS 126, Modbus Adressage via le software : →...

  • Page 36: Options De Configuration

    Options de configuration Liquiline System CA80AM Etat et spécifications de l' a ppareil ‣ Le transmetteur et tous les câbles sont-ils intacts ? Raccordement électrique ‣ Les câbles sont-ils libres de toute traction ? ‣ Les câbles ont-ils été posés sans boucles ni croisements ? ‣...

  • Page 37: Affichage

    Liquiline System CA80AM Options de configuration 6.1.2 Affichage Menu et/ou désignation de l' a ppareil Affichage d' é tat Affectation des touches programmables, par ex. ESC : Retour ou annulation d' u n prélèvement MODE : Accès rapide aux fonctions fréquemment utilisées...

  • Page 38: Accès Au Menu De Configuration Via L'afficheur Local

    Options de configuration Liquiline System CA80AM Accès au menu de configuration via l'afficheur local 6.2.1 Concept de configuration Endress+Hauser...
  • Page 39 Liquiline System CA80AM Options de configuration MODE DIAG MODE DIAG HOLD MENU Tourner le navigateur : déplacer le curseur dans le menu Appuyer sur la touche programmable : sélectionner directement le menu Menu/Language MODE DIAG Tourner le navigateur : sélectionner une valeur (par ex.

  • Page 40: Verrouillage Ou Déverrouillage Des Touches De Programmation

    Options de configuration Liquiline System CA80AM 6.2.2 Verrouillage ou déverrouillage des touches de programmation Verrouillage des touches de programmation Appuyez sur le navigateur pendant plus de 2 s.  Un menu contextuel s' o uvre pour verrouiller les touches de programmation.

  • Page 41: Valeurs Numériques

    Liquiline System CA80AM Options de configuration 6.3.3 Valeurs numériques • Vous modifiez une variable. • Les valeurs maximale et minimale de cette variable sont affichées à l' é cran. • Réglez une valeur située dans cette gamme. • Exemple : Menu/Opération/Affichage/Contraste Menu/...tion/Affichage/Contraste...
  • Page 42 Options de configuration Liquiline System CA80AM 6.3.5 Texte libre • Vous attribuez un nom personnalisé. • Entrez un texte. Pour cela, utilisez les caractères figurant dans l' é diteur (majuscules, minuscules, chiffres, caractères spéciaux). • Les touches programmables permettent les actions suivantes : –...

  • Page 43: Mise En Service

    Liquiline System CA80AM Mise en service 6.3.6 Tableaux • Les tableaux sont nécessaires pour représenter les fonctions mathématiques . • Un tableau peut être édité en naviguant à l' a ide du navigateur à travers les lignes et les colonnes et en modifiant les valeurs des cellules.
  • Page 44 Mise en service Liquiline System CA80AM Le cas échéant, raccordez le câble de communication et le chauffage de tuyau du dispositif de préparation des échantillons à l' a nalyseur. Veillez à ce que les échantillons aspirés aient une faible teneur en solides pour éviter tout risque de blocage.

  • Page 45: Schéma De Raccordement Des Tuyaux

    Liquiline System CA80AM Mise en service Schéma de raccordement des tuyaux S1 RK A0028815  45 Liquiline System CA80AM, appareil monovoie A0028826  46 Liquiline System CA80AM, appareil bivoie et auto-aspirant Endress+Hauser...

  • Page 46: Contrôle Du Fonctionnement

    Mise en service Liquiline System CA80AM Solution de nettoyage Photomètre/cellule de mesure Solution standard 1 Echantillon Réactif RK 2, 3, 4, 7 Seringues Réactif RB Procédure Procédure Collecteur d' é chantillons Cuvette du photomètre Contrôle du fonctionnement AVERTISSEMENT Raccordement incorrect, tension d'alimentation incorrecte Risques pour la sécurité...

  • Page 47: Mise Sous Tension De L'appareil

    Liquiline System CA80AM Mise en service ‣ Les flacons de réactifs, de solution de nettoyage et de solution standard sont-ils insérés ét raccordés ? ‣ Contrôlez les raccords de tuyau. Aidez-vous du schéma de raccordement des tuyaux. Mise sous tension de l'appareil ‣...
