Manuel de mise en service Raman Rxn5

Les points de raccordement et de terminaison disponibles sont résumés ci-dessous :

Étiquettes / plaques

R3+, R3-, R3 GND

R4+, R4-, R4 GND

Pas d'étiquettes

A+, A–

1+, 1–

2+, 2–

3+, 3–

4+, 4–

6.8.1

Raccord d'entrée de purge et raccord d'alarme de purge

L'indicateur de purge installé sur l'analyseur Raman Rxn5 est du type Z-Purge de Purge Solutions, Inc. L'indicateur est

certifié pour une utilisation dans les zones Ex Division 2/Zone 2. L'indicateur Z-purge comporte un témoin lumineux

vert qui indique que la pression à l'intérieur du boîtier est supérieure à 5,1 mm (0,20 po) de colonne d'eau.

L'indicateur fournit un relais d'alarme à contact sec pour une alarme à distance si nécessaire ; il incombe à l'instal-

lateur ou au client d'assurer l'interface avec les contacts d'alarme.

Endress+Hauser

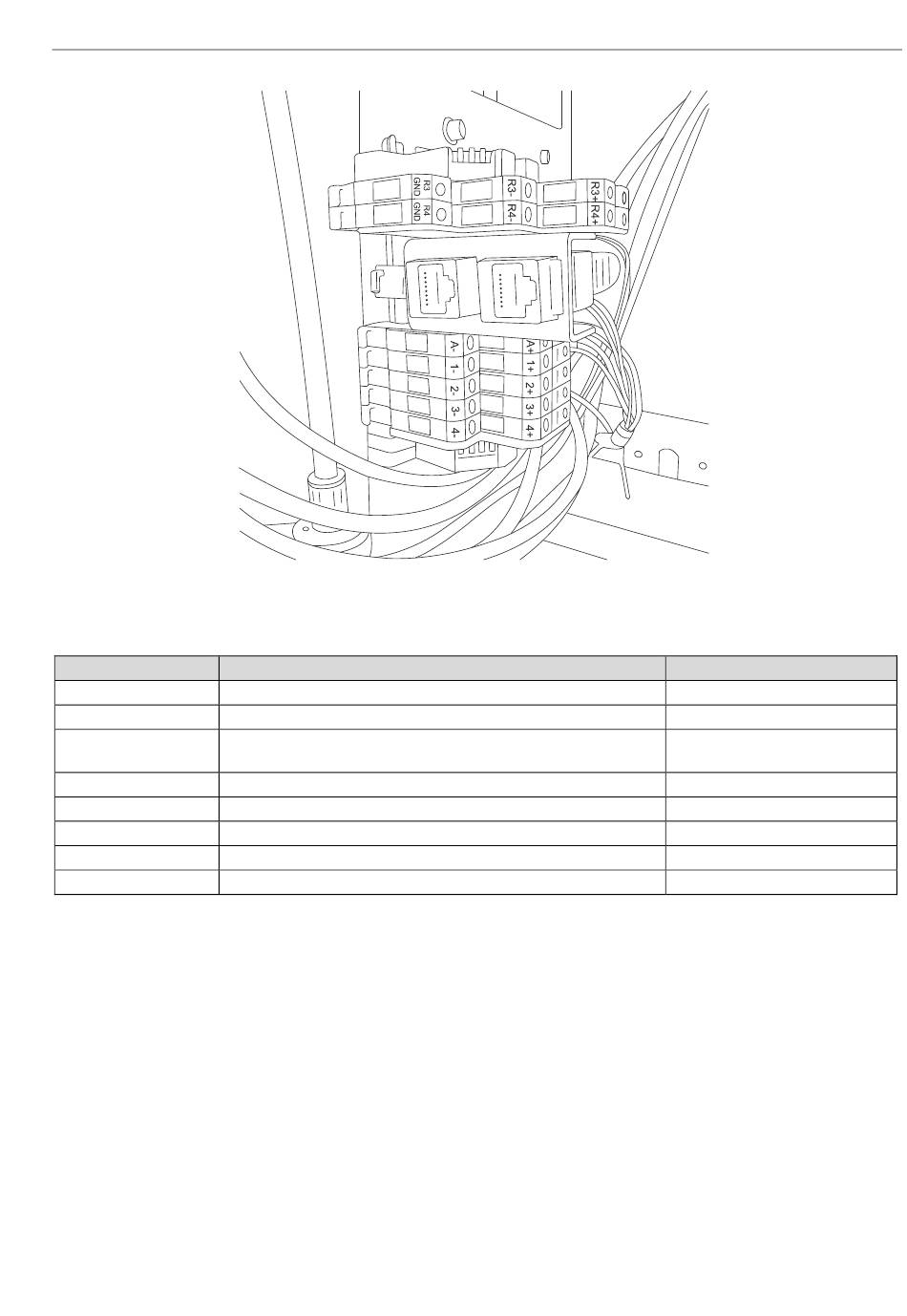

Figure 23. Points de raccordement pour les communications et câbles d'E/S non SI

Description

Communication RS-485 vers SNCC

(2) RJ45 en option TCP/IP vers SNCC ou commande à distance de

l'analyseur

Alarme de purge

Sortie de prélèvement 1

Sortie de prélèvement 2

Sortie de prélèvement 3

Sortie de prélèvement 4

A0050083

Niveaux de signal

–7 à +12 V DC

±2,5 V DC par paire torsadée

30 V DC, 150 mA maximum

24 V DC, 0,5 A maximum
