Manuel de mise en service Raman Rxn5
6.7 Presse-étoupe et connecteurs
Les principaux presse-étoupe et connecteurs de l'analyseur Raman Rxn5 sont présentés ci-dessous.
1
2
3
4
Pos.
1
2
3
4
5
6
7
8
Endress+Hauser

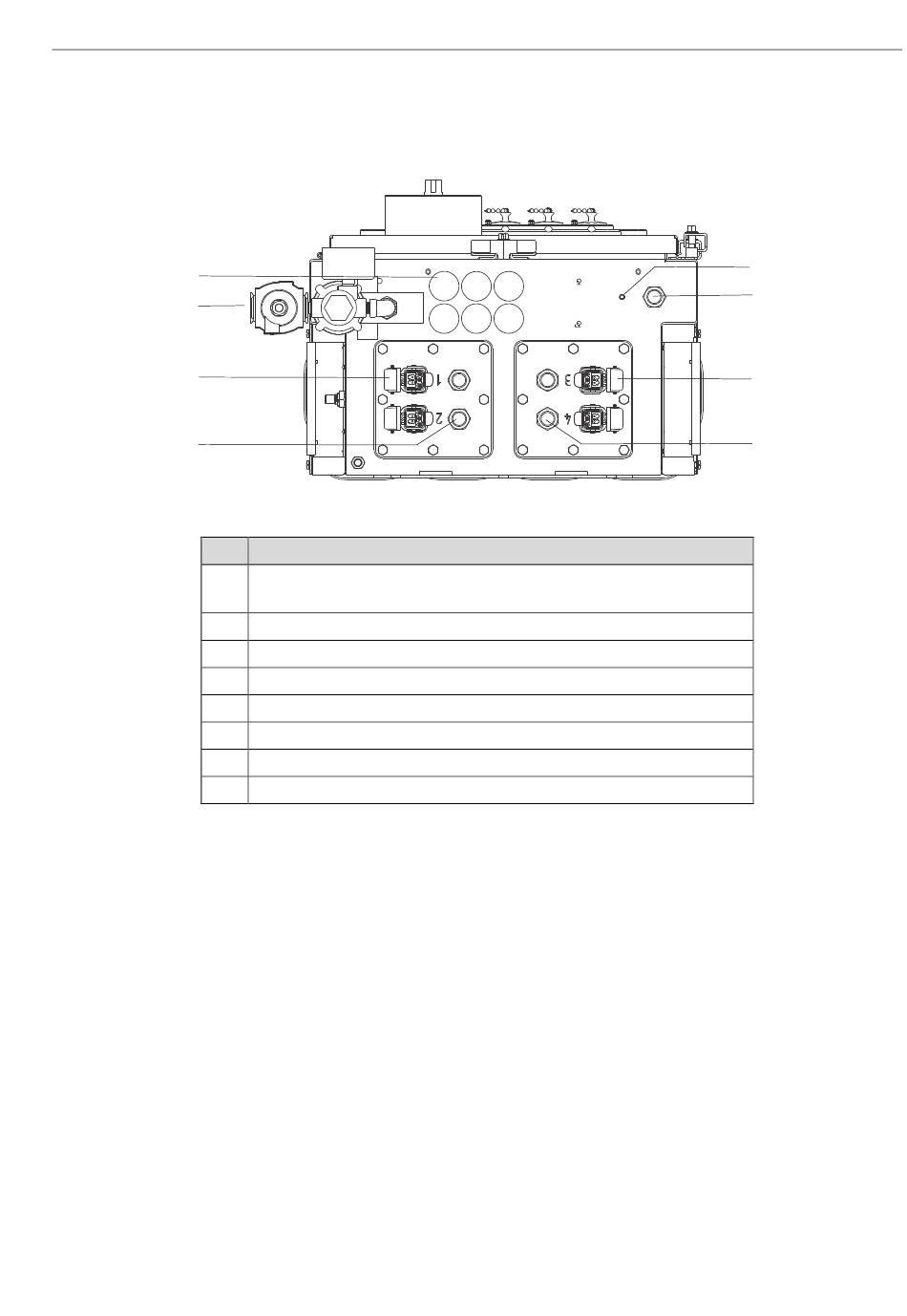

Figure 21. Presse-étoupe et connecteurs sur le dessous du Raman Rxn5
Description
Communications et E/S non SI
6 trous utilisables
Entrée de l'air de purge
Connecteurs à fibres optiques voies 1 et 2
Presse-étoupe capteurs de température et de pression SI voies 1 et 2
Goujon de mise à la terre
Presse-étoupe entrée AC
Connecteurs à fibres optiques voies 3 et 4
Presse-étoupe capteurs de température et de pression SI voies 3 et 4
5
6
7
8
A0054448
31
