Manuel de mise en service
7.5 Intérieur du Raman Rxn5
1
2
3
4
5
6
Pos. Nom
1 Module de détection
2 Moniteur à écran tactile
Pile de sauvegarde de
3
l'horloge en temps réel
4 Contrôleur intégré
44

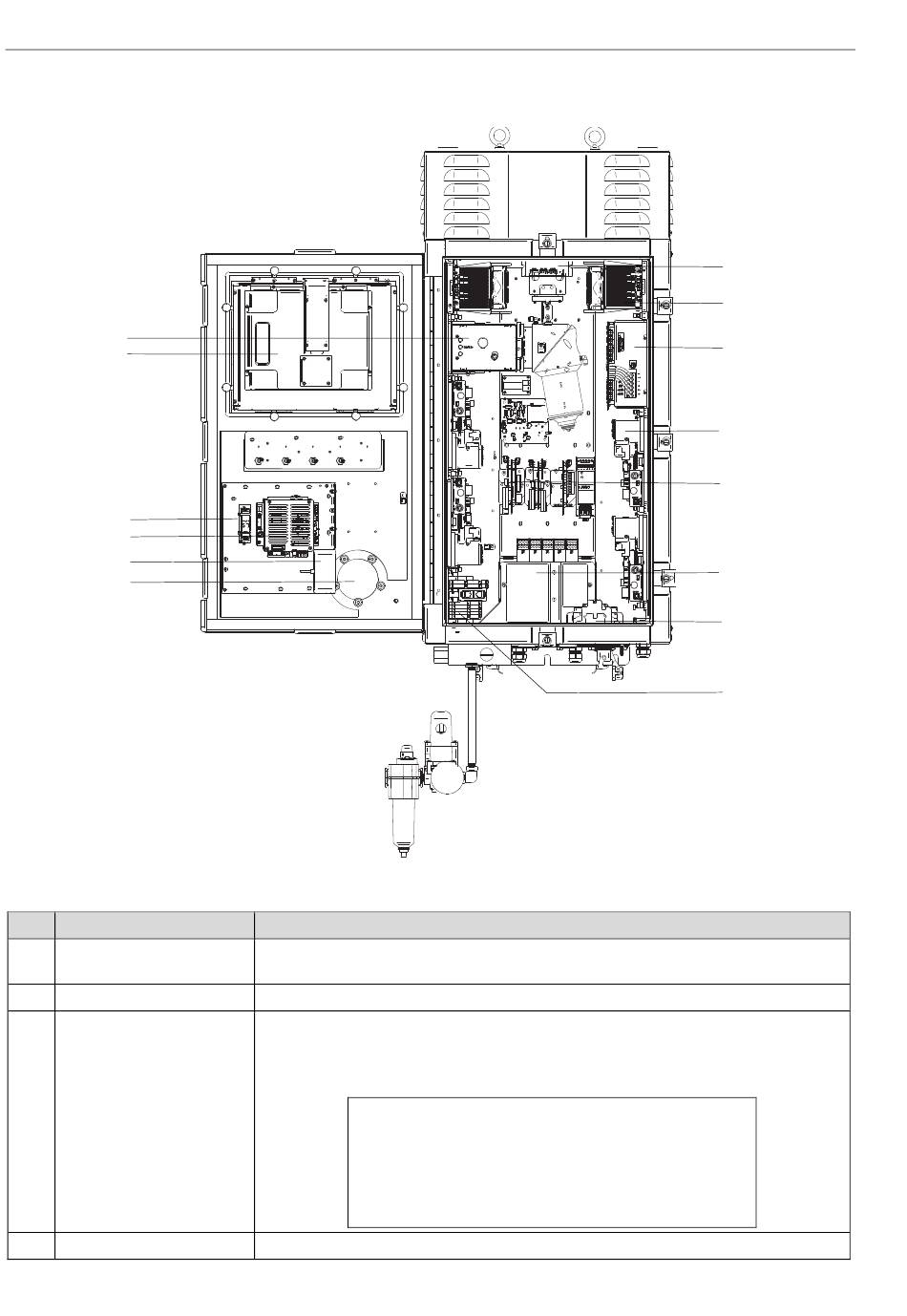

Figure 38. Vue intérieure de l'analyseur Raman Rxn5
Description
Endroit où la lumière Raman diffusée par l'échantillon est analysée. Il existe quatre voies
d'analyse dans le module de détection.
Moniteur à écran tactile pour l'interface Raman RunTime.
Pile de sauvegarde de l'horloge en temps réel dans le contrôleur intégré.
Type de pile : 3,6 V AA Li-SOCl2
L'étiquette d'avertissement sur l'avant de l'analyseur se réfère à cette pile. N'utiliser que
la marque et le type indiqués ci-dessous pour le Raman Rxn5.
THIS ASSEMBLY CONTAINS A BATTERY
REPLACEMENT BATTERIES MUST BE IDENTICAL.
FAILURE TO OBSERVE THIS WARNING WILL INVALIDATE
Contrôleur système avec Raman RunTime.
WARNING
MFR/TYPE: SAFT/LS 14500.
THE GOVERNING CERTIFICATES.
Raman Rxn5
7
8
9
10
11
12
13
14
A0054447
