Manuel de mise en service
Si un interrupteur d'urgence est nécessaire pour interrompre simultanément les quatre voies d'un appareil à quatre
voies, un interrupteur à 4 pôles doit être utilisé. Les quatre boucles de verrouillage sont isolées électriquement et ne
peuvent PAS être reliées électriquement. Endress+Hauser recommande la référence IDEC XN1E‑BV404MR pour un
bouton d'arrêt d'urgence 4PST‑NC.
Se référer au dessin 3000095 pour les détails de la connexion de verrouillage à distance.
7.2.5
Intérieur du Raman Rxn4
L'intérieur de Raman Rxn4, couvercle démonté, est illustré ci-dessous. Les composants internes sont communs pour
toutes les configurations.
1
2
3
4
5
Endress+Hauser

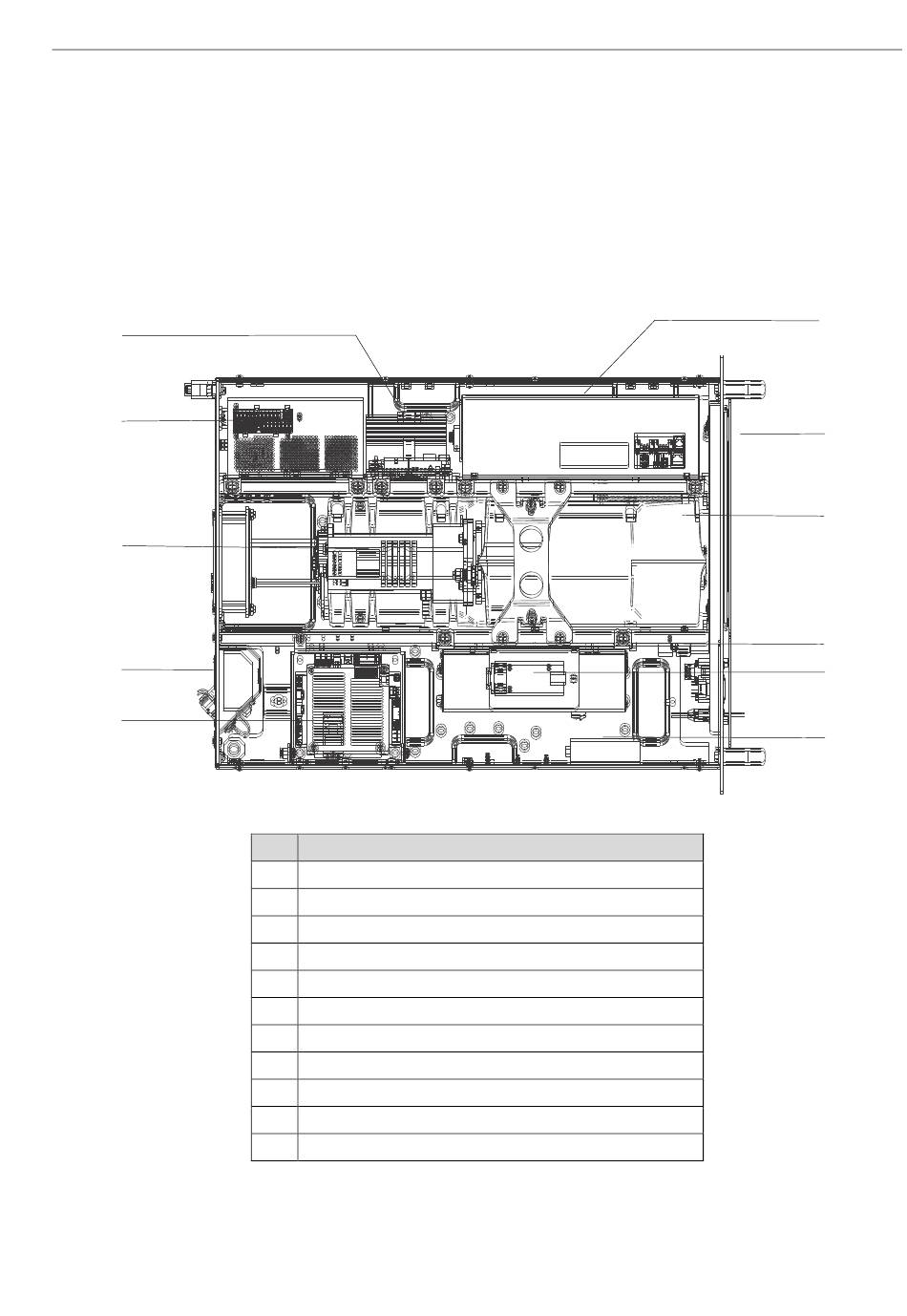

Figure 23 : Intérieur de l'analyseur Raman Rxn4
Pos.
Description
1
Module de commande de puissance
2
Alimentation électrique
3
Capteur de température interne
4
Fibres optiques d'excitation et de collecte
5
Contrôleur intégré
6
Module laser
7
Prise d'air avec capteur de température ambiante incorporé
8
Module spectrographe
9
Module CSM
10
Convertisseur série
11
Concentrateur USB
Raman Rxn4
6
7
8
9
10
11
A0054445
33
