7.3.5.1 Rack
Le rack peut contenir jusqu'à deux unités sur des glissières verrouillables avec des bras porte-câbles. Il est doté d'un
écran tactile unique et d'un commutateur permettant de commuter l'affichage de l'unité entre les analyseurs. Il existe
des portes verrouillables sur l'avant et l'arrière du rack. L'unité de distribution d'énergie à l'intérieur du rack contient
8 prises de courant. Schéma d'installation du rack : 3000097.
Endress+Hauser

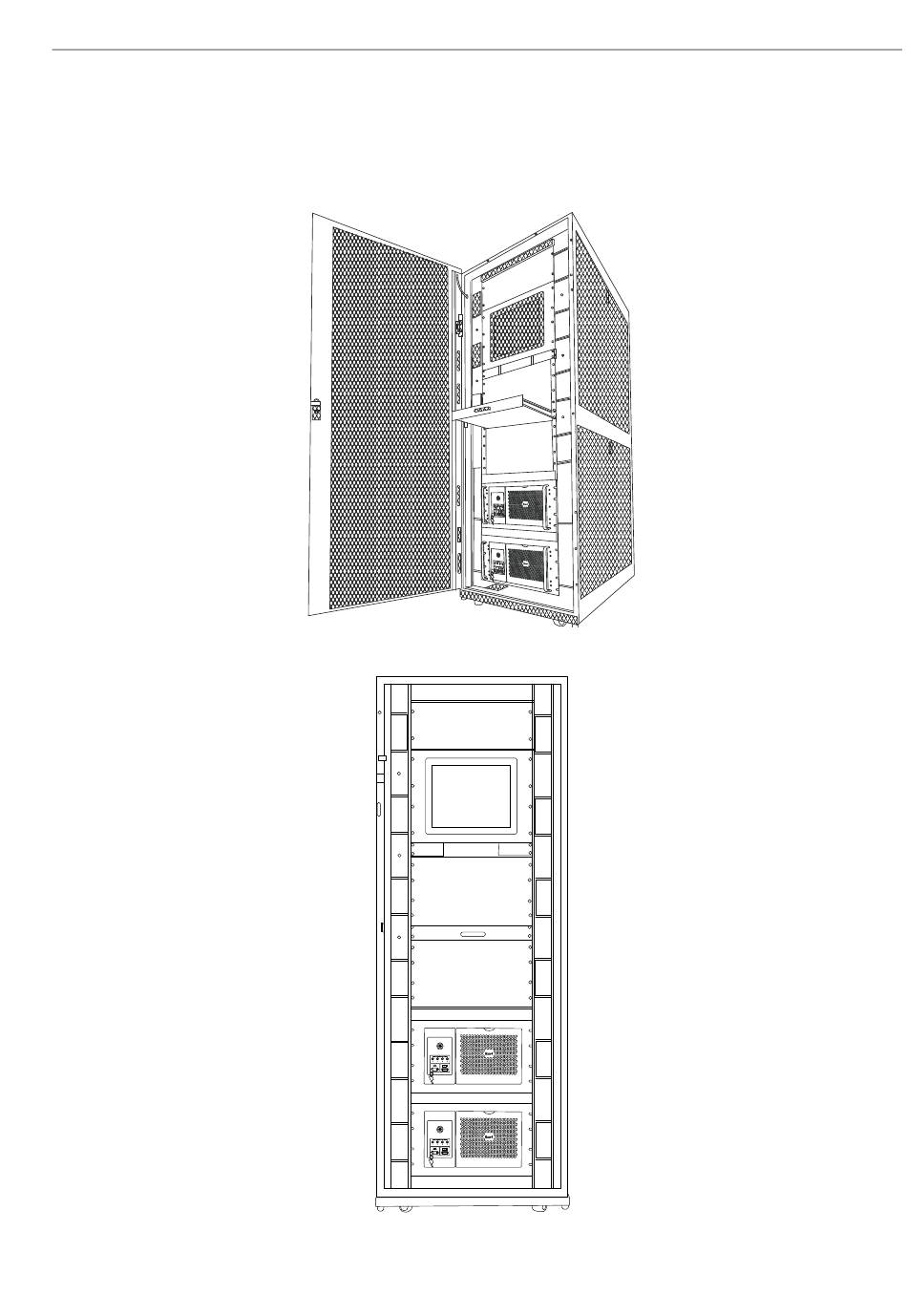

Figure 26 : Deux analyseurs Raman Rxn4 dans un rack
Figure 27 : Deux analyseurs Raman Rxn4 dans un rack
A0048722
A0048723
Raman Rxn4
