Manuel de mise en service
Soulever le couvercle et l'éloigner du Raman Rxn4.
o
2. Localiser la plaque du contrôleur intégré.
3. Desserrer la vis imperdable fixant la plaque du contrôleur intégré.
4. Tirer sur la goupille de verrouillage (1) et soulever la vis imperdable (2) de la plaque du contrôleur pour
faire pivoter la plaque du contrôleur de 90 degrés. Relâcher la goupille de verrouillage pour bloquer la
plaque du contrôleur en position haute.
48

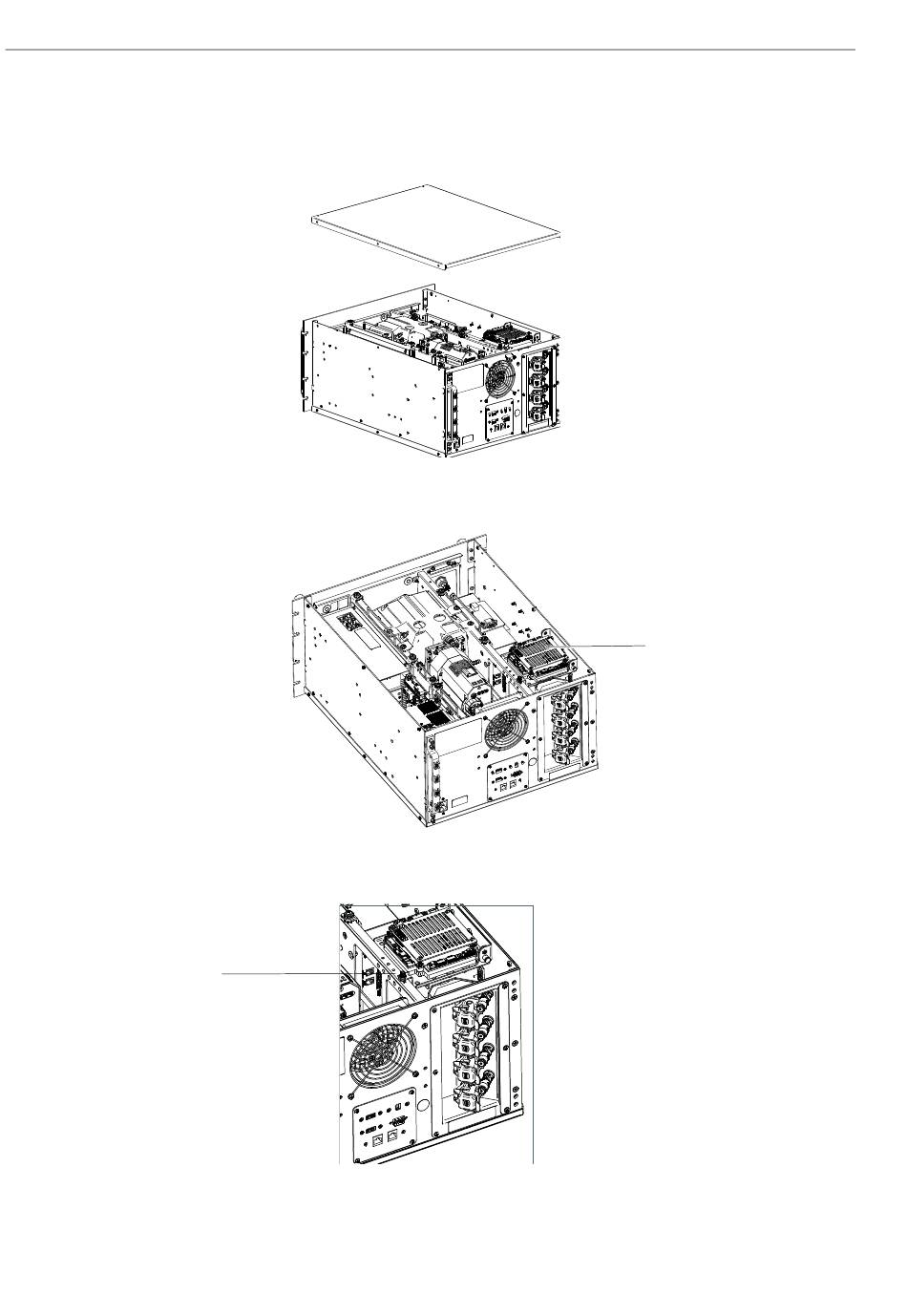

Figure 34 : Faire glisser le couvercle du Raman Rxn4 vers l'arrière
Figure 35 : Vue d'ensemble arrière avec plaque de contrôleur en position normale (1)
1
Figure 36 : Vis imperdables fixant le contrôleur intégré (1)
A0055217
1
A0055218
A0055219
Raman Rxn4
Endress+Hauser
