3.3.2 Panneau arrière
Le panneau arrière de l'appareil comporte les ports standard. Il s'agit notamment des ports suivants : écran tactile,
USB, Ethernet, série et vidéo.
1
2
3

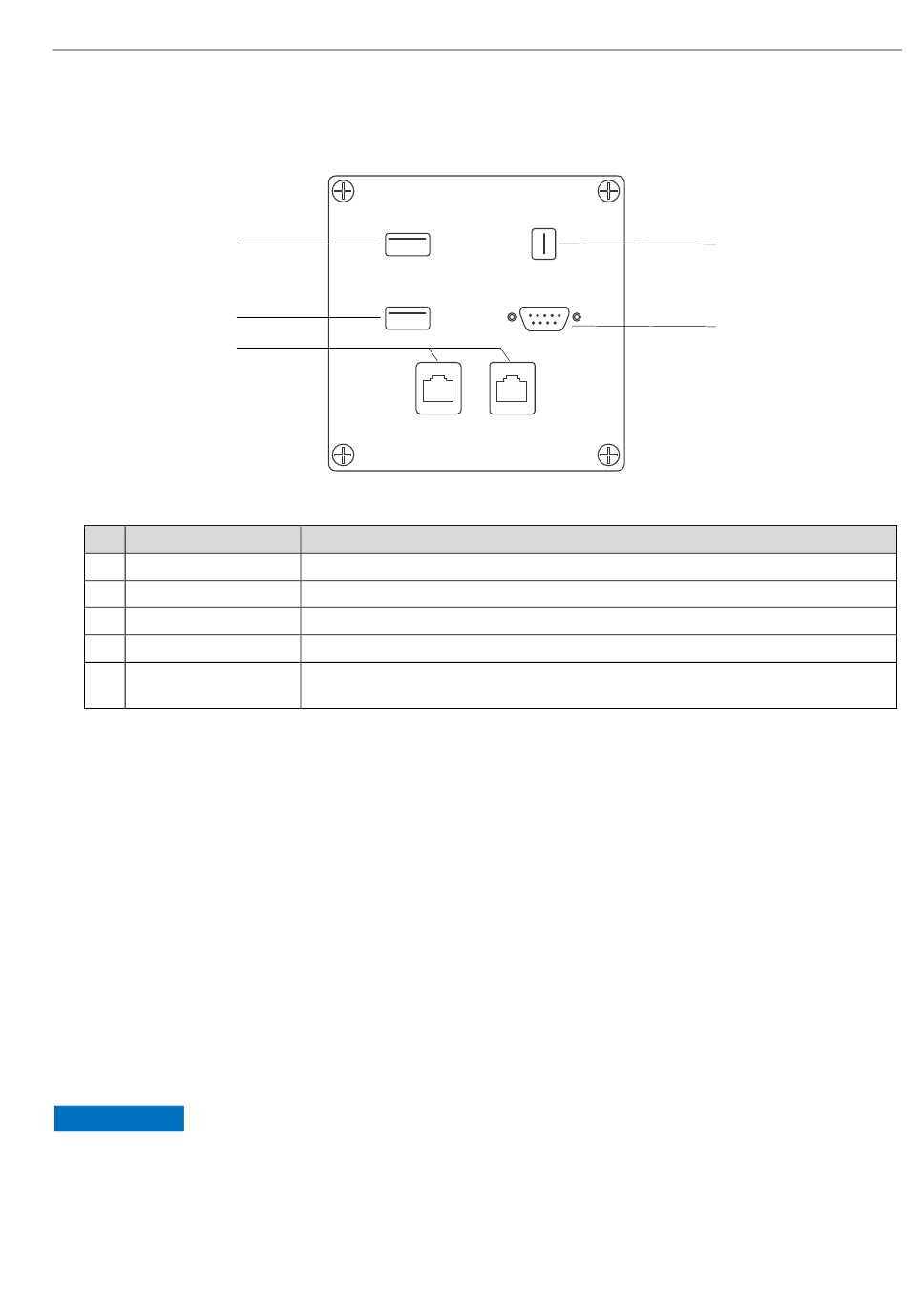

Figure 2 : Panneau arrière d'entrées/sorties pour circuit externe d'un analyseur intégré Raman Rxn
Pos. Nom
1 Port USB écran tactile
2 Port USB (auxiliaire)
3 Port Ethernet (2)
4 Port vidéo écran tactile
5 Port série RS-485
3.3.3 Panneau arrière : configurations monovoie et à quatre voies du Rxn4
Toutes les entrées/sorties (E/S) normales du système sont situées à l'arrière de l'unité de base. Cela inclut :
• Connecteur à fibres EO / raccordements électriques pour jusqu'à quatre sondes installées à distance pour l'analyseur
Raman Rxn4 à quatre voies (les analyseurs monovoie n'ont qu'un seul raccordement de sonde). Le raccordement
électrique contenu dans l'ensemble câble fibre optique est une boucle de fil à sécurité intrinsèque qui agit comme un
verrouillage coupant l'alimentation du laser en cas de rupture.
• Quatre connexions de verrouillage à distance pour l'analyseur Raman Rxn4 à quatre voies (une seule pour la
configuration monovoie), chacune à sécurité intrinsèque et en série avec les boucles de détection de rupture de fibre
décrites au point précédent.
• Deux ports Ethernet TCP/IP pour l'automatisation OPC et Modbus ainsi que pour la commande à distance
• Un port RS-485 série pour l'automatisation Modbus
• Un mini-port d'affichage pour l'afficheur local (en option)
• Deux ports USB 2.0 type A, un pour l'écran tactile local (en option) et un réservé pour une utilisation future
• Entrée d'alimentation AC, fiche C13 requise. Voir Spécifications → .
REMARQUE
Manipuler les sondes et les câbles avec précaution.
 Les câbles à fibres optiques ne doivent PAS être pliés et doivent être acheminés de manière à respecter le rayon
de courbure minimal de 152,4 mm (6 in).
 Les câbles peuvent être endommagés de façon permanente s'ils sont pliés au-delà du rayon minimal.
Endress+Hauser
TOUCHSCREEN
AUX
NETWORK 1
Description
Port USB 2.0 utilisé pour le raccordement à l'écran tactile.
Port USB 2.0 de réserve. Réservé à une future utilisation.
Ports Ethernet pour la connexion réseau.
Port vidéo d'écran tactile pour le raccordement à l'écran tactile local (au besoin).
Port série RS-485, semi-duplex. Fournit des données d'automatisation via Modbus remote
terminal (RTU). Réglages des ports configurables dans RunTime Raman.
DISPLAY
RS-485
NETWORK 2
A0048691
Raman Rxn4
4
5
