Manuel de mise en service
6.14

Distribution basse tension 24 V DC

L'alimentation DC 24 V se trouve sur le rail DIN supérieur du panneau arrière du Raman Rxn5. L'alimentation DC 24 V
est une alimentation supplémentaire et n'alimente que trois sous-systèmes : les barrières SI de verrouillage élec-
trique, les barrières SI des capteurs de température et de pression, et l'électrovanne de prélèvement externe en
option.
6.15 Verrouillage électrique du laser
Le système de verrouillage électrique du laser est un élément clé de la sécurité du Raman Rxn5. Pour répondre à
plusieurs exigences des normes de sécurité laser, telles que
pour protéger les opérateurs d'une exposition dangereuse au rayonnement laser. Les lasers utilisés dans l'analyseur
Raman Rxn5 sont considérés comme des lasers de classe 3B ; la puissance de sortie du laser doit être inférieure à
500 mW pour être classée comme laser de classe 3B.
Les lasers d'Endress+Hauser émettent généralement environ 150 mW, ce qui n'est pas nocif pour la peau, mais peut
l'être pour les yeux. Par conséquent, si un opérateur débranche le connecteur de fibre optique au niveau du panneau
d'E/S sans d'abord couper l'interrupteur du laser, un système doit être mis en place pour éteindre le laser. En outre,
si un câble à fibre optique était sectionné quelque part entre le Raman Rxn5 et le système de prélèvement, le câble
sectionné pourrait créer un risque d'explosion. En outre, un indicateur doit être présent au niveau de la sonde de
prélèvement pour indiquer que le laser est activé.
38

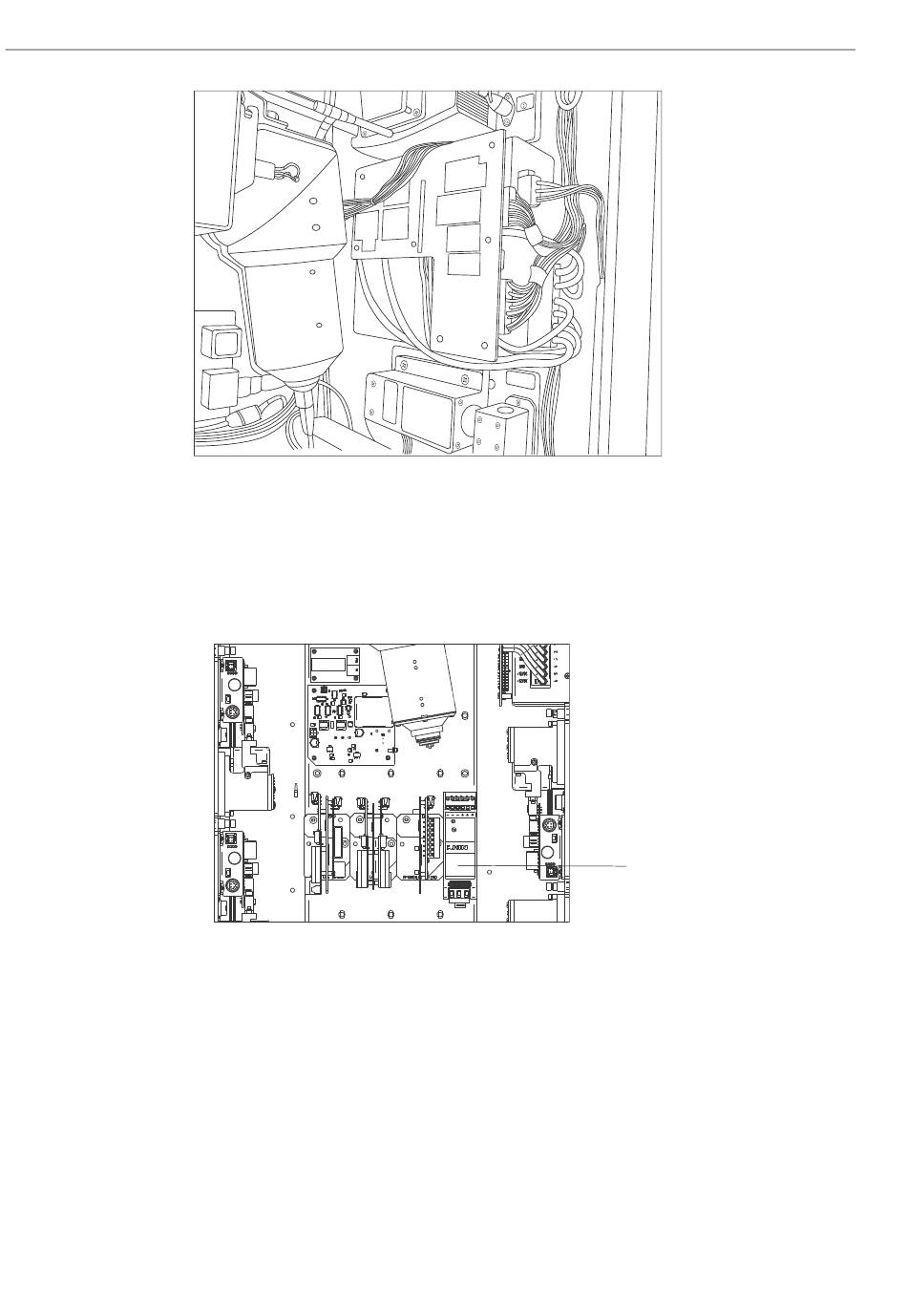

Figure 31. Carte de circuit imprimé fixée sur le dessus de l'alimentation électrique
Figure 32. Alimentation DC 24 V (1)
A0054457
EN60825 et ANSI Z136.1, un verrouillage doit être prévu
Raman Rxn5
A0052284
1
