Manuel de mise en service Raman Rxn5
1
1
A0052283
A0052282

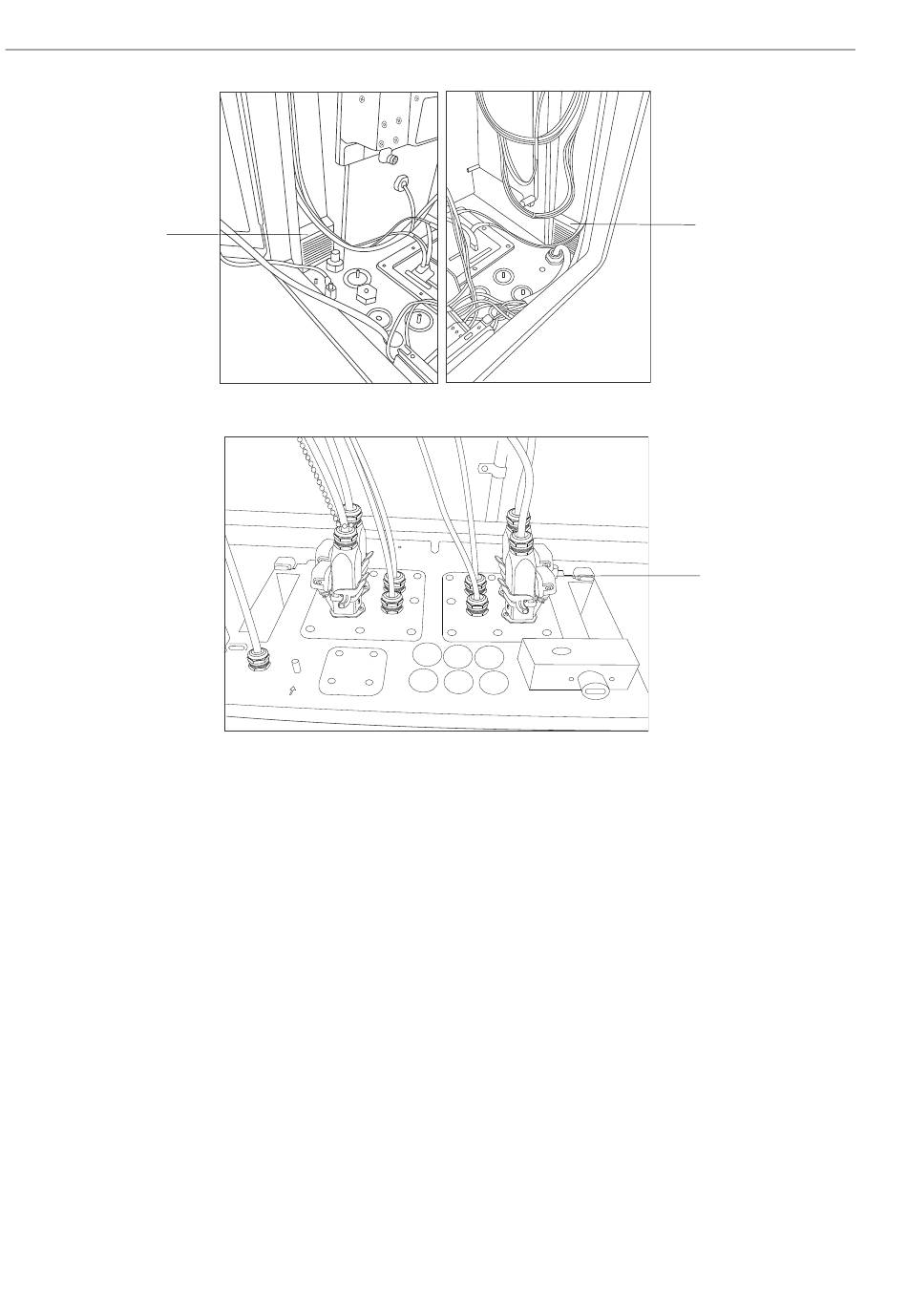

Figure 27. Cartouches dessicantes (1)
1
A0050022
Figure 28. Orifice d'écoulement de l'eau de condensation
6.12

Distribution de l'alimentation AC

L'alimentation électrique est acheminée vers l'analyseur via un presse-étoupe agréé situé en bas à droite de
l'analyseur. L'alimentation AC de l'analyseur est réalisée par un installateur conformément aux réglementations
locales en vigueur.
L'analyseur Raman Rxn5 peut être alimenté par une tension AC monophasée de 90 à 264 V et de 47 à 63 Hz. Le
boîtier doit être mis à la terre conformément aux codes locaux en utilisant le goujon de mise à la terre situé sur le
boîtier externe, à côté du presse-étoupe d'entrée de l'alimentation.
Le Raman Rxn5 est fourni avec un disjoncteur 10 A C Curve, Automation Direct, WMZT1C10. Les fils d'alimentation
doivent être installés à droite des borniers de raccordement. Le boîtier DOIT être mis à la terre à l'aide du goujon de
mise à la terre situé à côté du presse-étoupe d'entrée de l'alimentation. Un câble de mise à la terre optionnel peut être
raccordé à n'importe quel bornier vert du rail DIN. Tant que le boîtier est correctement mis à la terre au niveau du
goujon de mise à la terre externe, une bonne mise à la terre des borniers sera assurée à travers le boîtier.
L'alimentation AC entrante est d'abord acheminée à travers deux interrupteurs thermiques à enclenchement situés à
l'arrière du rail DIN. Les interrupteurs thermiques s'ouvrent si la température de l'air interne du boîtier dépasse 57 °C
(135 °F). L'objectif principal de la protection thermique est de garantir que les barrières SI utilisées pour les E/S ne
seront pas soumises à des températures supérieures à leur valeur nominale. Si l'instrument s'est arrêté parce qu'un
ou les deux interrupteurs thermiques se sont ouverts, l'instrument ne sera pas alimenté, que l'analyseur soit sous
tension ou non.
