Manuel de mise en service Raman Rxn5
1
A0052281

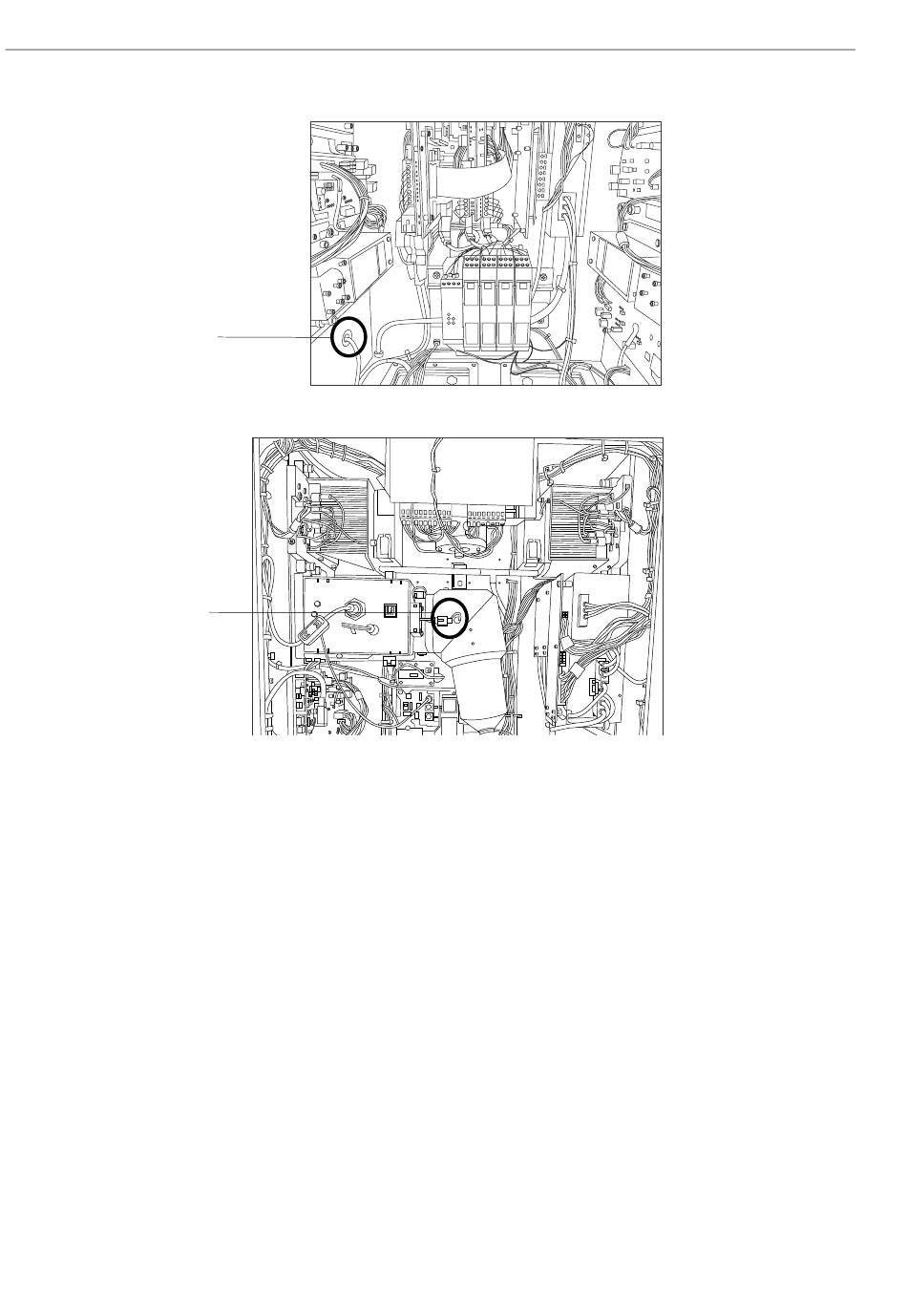

Figure 12. Capteur de température externe (1) monté en bas du compartiment de gauche
1
A0051041
Figure 13. Capteur à réseau (1) pour la régulation thermique
5.2.9.1 Régulation de l'alimentation électrique
Le système de régulation thermique Raman Rxn5 maintient l'application de l'alimentation aux modules qui peuvent
être sensibles à la température. Le système de régulation thermique contrôle l'alimentation électrique des compo-
sants suivants : lasers, module de détection et moniteur à écran tactile. L'ordinateur/le disque dur, le concentrateur
USB (Universal Serial Bus), l'indicateur de purge, la carte d'étalonnage et tous les autres dispositifs électroniques
divers sont toujours allumés lorsque le système est sous tension. Les modules HVAC sont contrôlés par la boucle
d'asservissement de la régulation de température et peuvent être activés ou désactivés à tout moment par la boucle
de régulation.
Lors d'un démarrage à froid, seuls les lasers sont sélectivement mis sous tension, tandis que les autres composants
sont immédiatement mis sous tension. Pour que les lasers soient alimentés, la température de leur plaque de base
doit être supérieure à 0 °C (32 °F). Lors d'un démarrage à froid dans des conditions ambiantes inférieures à 0 °C
(32 °F), le système entre dans un état de préchauffage où la diode électroluminescente (DEL) rouge située à l'avant de
l'analyseur clignote lentement (1 Hz) et où les éléments chauffants du système se mettent en marche. Une fois que la
température de la plaque de base de tous les lasers a atteint 0 °C (32 °F), l'alimentation est appliquée à tous les lasers
et l'indicateur LED cesse de clignoter en rouge et devient vert fixe.
Outre les règles d'application de la puissance de démarrage à froid, le système de régulation thermique peut couper
l'alimentation des lasers, du module de détection et des modules HVAC si la température de leur plaque de base est
trop élevée. La limite supérieure de température pour les plaques de base du laser, la plaque de base du module de
détection et les plaques de base HVAC est de 75 °C (167 °F). Si l'un de ces appareils a été mis hors tension en raison
d'une surchauffe, l'indicateur LED situé à l'avant de l'analyseur clignote en rouge (2 Hz). Actuellement, le logiciel du
système n'indique pas si l'alimentation de l'un de ces modules a été coupée, de sorte que la seule indication est
l'inspection manuelle des températures de la plaque de base dans le panneau de diagnostic du logiciel.
