Manuel de mise en service
6.9 Installation de câblage à sécurité intrinsèque
6.9.1 Entrée pour jusqu'à quatre capteurs de température et de pression 4-20 mA
Un ensemble de capteurs, un capteur de température et un capteur de pression, est utilisé par flux actif sur le Raman
Rxn5. Chaque ensemble est relié au Raman Rxn5 à l'aide d'un câble à quatre conducteurs : deux conducteurs sont
utilisés pour le capteur de température et deux conducteurs sont utilisés pour le capteur de pression.
Ces circuits sont protégés par des barrières SI à amplificateur de répétition pour boucle de courant 4-20 mA. Les
interfaces électriques sont réalisées directement sur les bornes de la barrière SI. La barrière SI GM International
D1014D fait partie de l'équipement standard. Les barrières SI Stahl 9167/21‑11‑00 ou GM International D5014D
peuvent être utilisées comme alternatives.
6.9.2 Boucle de sécurité pour la détection des ruptures de fibres
La fibre optique de chaque voie contient une boucle de courant à deux fils qui détecte si la fibre optique a été coupée.
L'interruption de la boucle de courant entraîne l'extinction du laser pour la voie concernée. La boucle de courant est
intégrée dans la fibre optique hybride qui relie le Raman Rxn5 à ses sondes de prélèvement. La boucle de courant de
détection de rupture de fibre est protégée par une barrière SI à amplificateur de répétition. La barrière SI GM Inter-
national D1032Q fait partie de l'équipement standard. Les connexions entre la barrière SI et les panneaux E/S
internes au Raman Rxn5 ont été précâblées en usine ; l'utilisateur final n'a pas besoin d'effectuer un câblage.
34

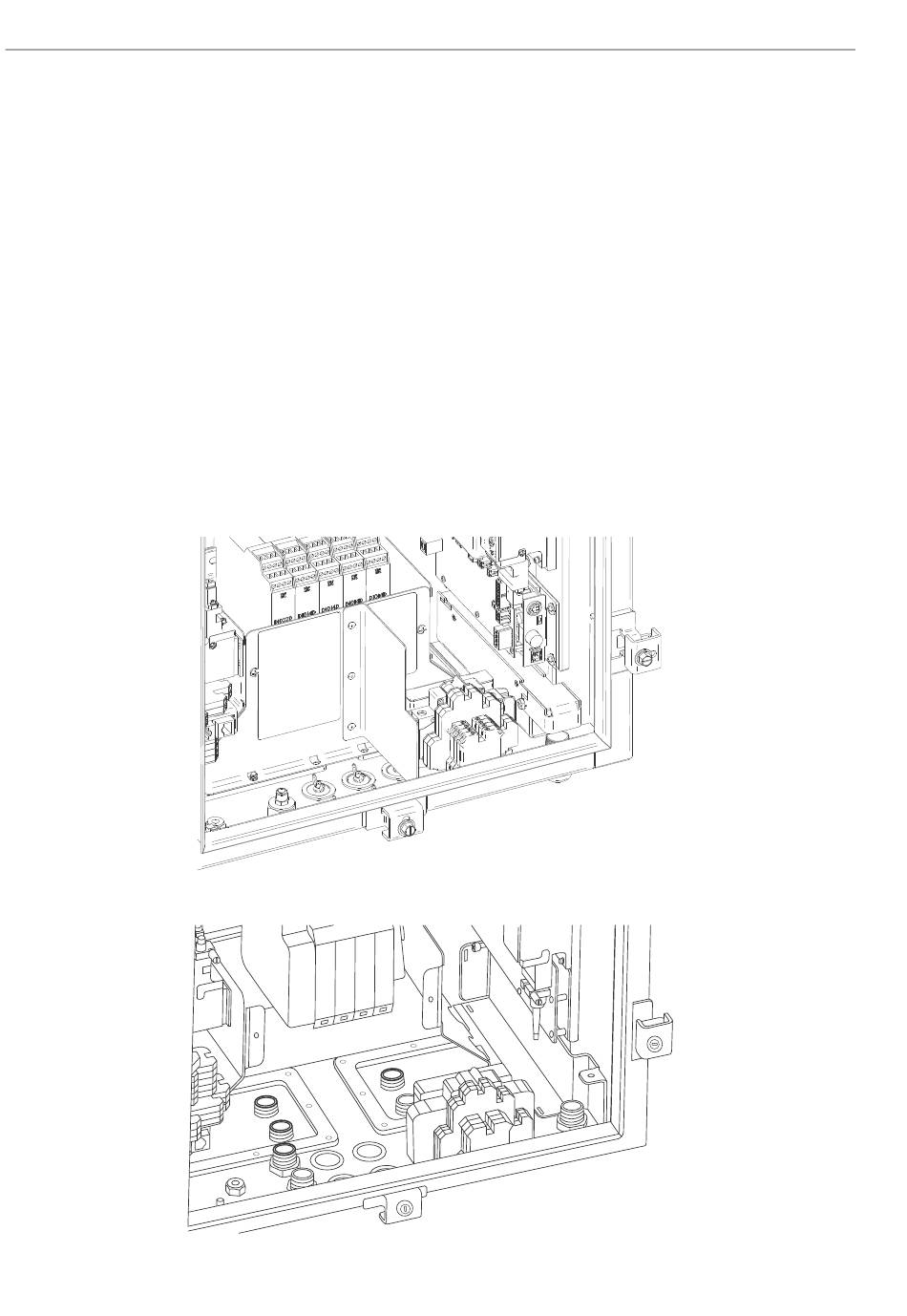

Figure 24. Vue de la zone de câblage SI avec écran en place
Figure 25. Vue de la zone de câblage SI avec écran retiré
Raman Rxn5
A0052287
A0052288
