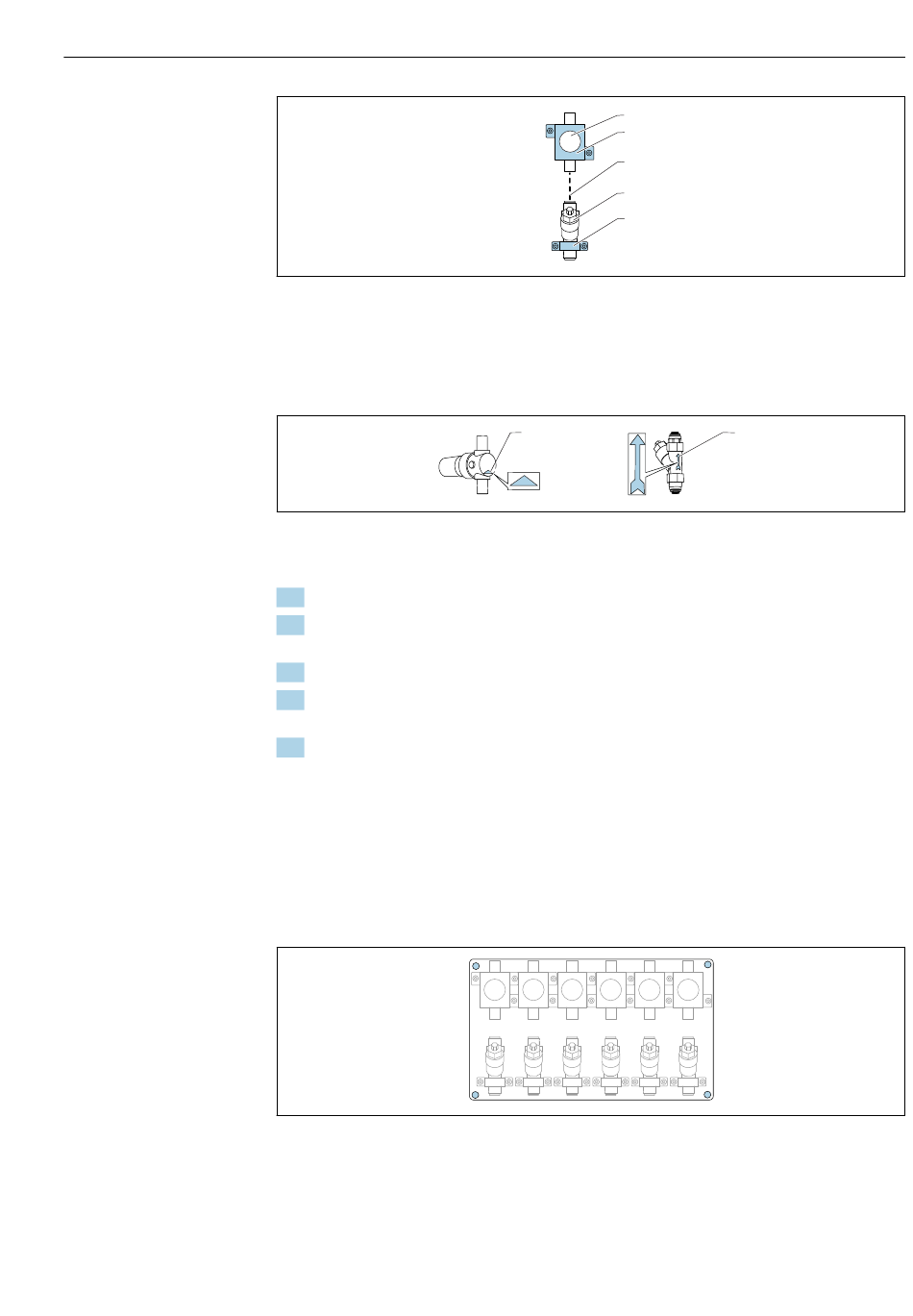

Installation des équerres de montage pour la soupape de sécurité et le filtre
1
Soupape de sécurité
2
Équerre de montage pour la soupape de sécurité
3
Morceau de tuyau (polyuréthane, longueur < 0,5 m (1.64 ft))
4
Filtre
5
Équerre de montage pour le filtre
1
Sens d' é coulement correct de la soupape de sécurité (indiqué par un triangle sur la soupape de sécurité)
2
Sens d' é coulement correct du filtre (indiqué par une flèche sur le filtre)
1. Couper un morceau de tuyau (polyuréthane) à la longueur requise (< 0,5 m (1.64 ft)).
2. Monter la soupape de sécurité dans l' é querre de montage : dévisser l' é crou-raccord,
passer la soupape de sécurité par l' o uverture ronde, revisser l' é crou-raccord.
3. Fixer le morceau de tuyau au connecteur enfichable de la soupape de sécurité.
4. Monter la soupape de sécurité sur une surface plane, p. ex. sur une platine. Attention
au sens d' é coulement.
5. Monter le filtre avec l' é querre de montage sur une surface plane, p. ex. sur une
platine. Attention au sens d' é coulement. Raccorder le morceau de tuyau de la soupape
de sécurité au connecteur enfichable du filtre.
5.2.4
Version 4/6 voies : montage de la platine avec soupapes de
sécurité et filtres
Le matériel de montage n' e st pas fourni.
Fournir le matériel de montage sur site.
 25
Platine avec soupapes de sécurité et filtres
1
2
3
4
5
1
Montage
A0036671
2
A0045935
A0036340
