Endress+Hauser Liquiline System CA82HA Manuel De Mise En Service page 32

Raccordement électrique
32
LED sur la face avant du module
LED Désignation
PWR Alimentation
BF Défaut bus
SF Défaut système
COM Communication
T Terminaison de bus
Commutateurs DIP sur la face avant du module
DIP Réglage par
défaut
1-128 ON
OFF
Service OFF

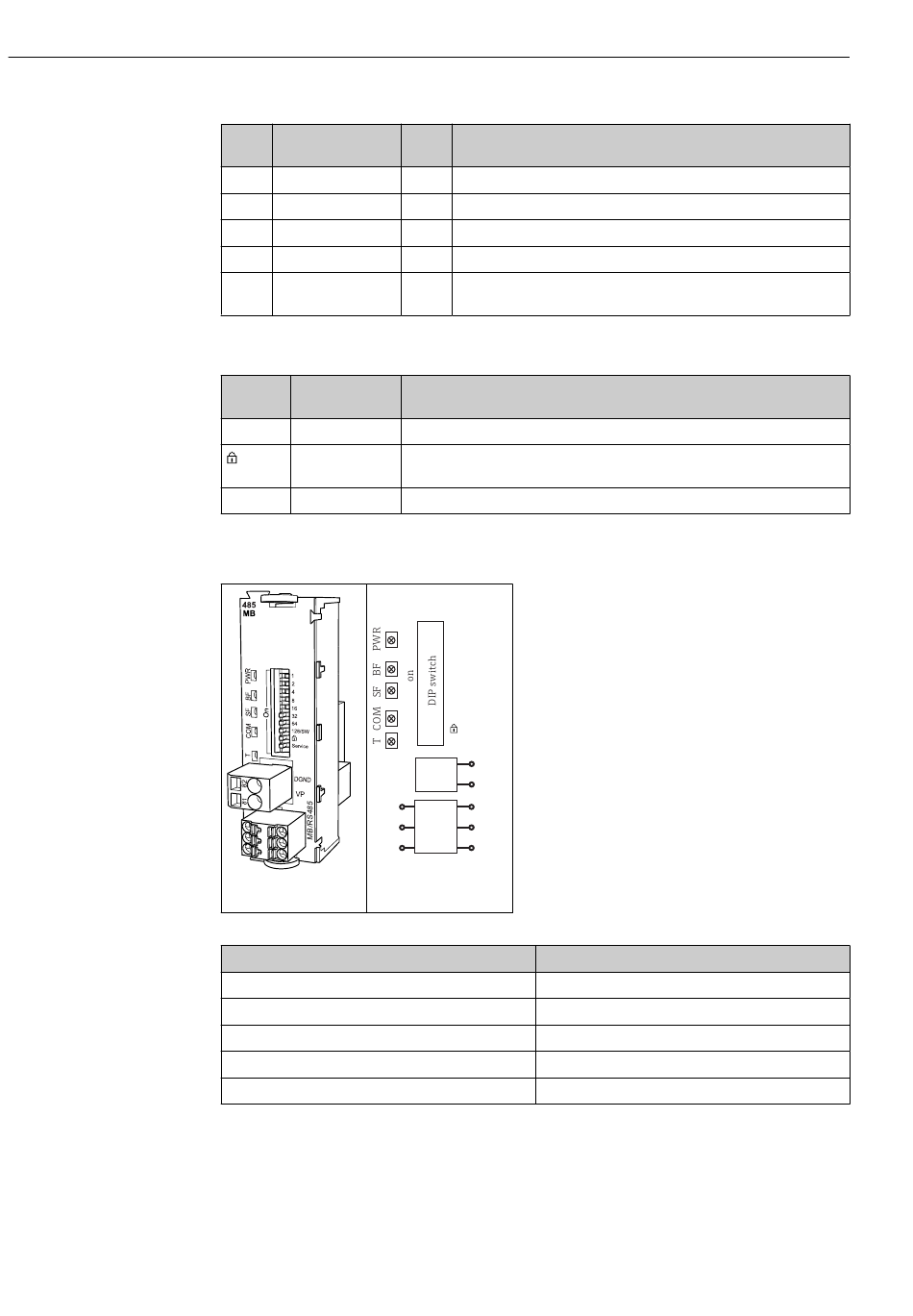

Module 485MB
Termi-
nation
96
95
99
 47
A0050401
 46 Module
Borne
95
96
99
82
81
Couleu Description
r
GN La tension d' a limentation est présente et le module est initialisé.
RD Défaut bus
RD Défaut de l' a ppareil
YE Message PROFIBUS envoyé ou reçu.
YE • Off = pas de terminaison
• On = terminaison utilisée
Affectation
Adresse bus (→ "Mise en service/Communication")
Protection en écriture : "ON" = La configuration n' e st pas possible via le bus,
uniquement via la configuration locale
Le commutateur n' a pas de fonction
1
2
4
8
16
32
64
128/SW
Service
82
DGND
VP 81
96'
MB/
95'
RS485
99'
A0050402
Schéma de
raccordement
Modbus RS485
B
A
C
DGND
VP
Liquiline System CA82HA
Endress+Hauser
