Description du produit
10

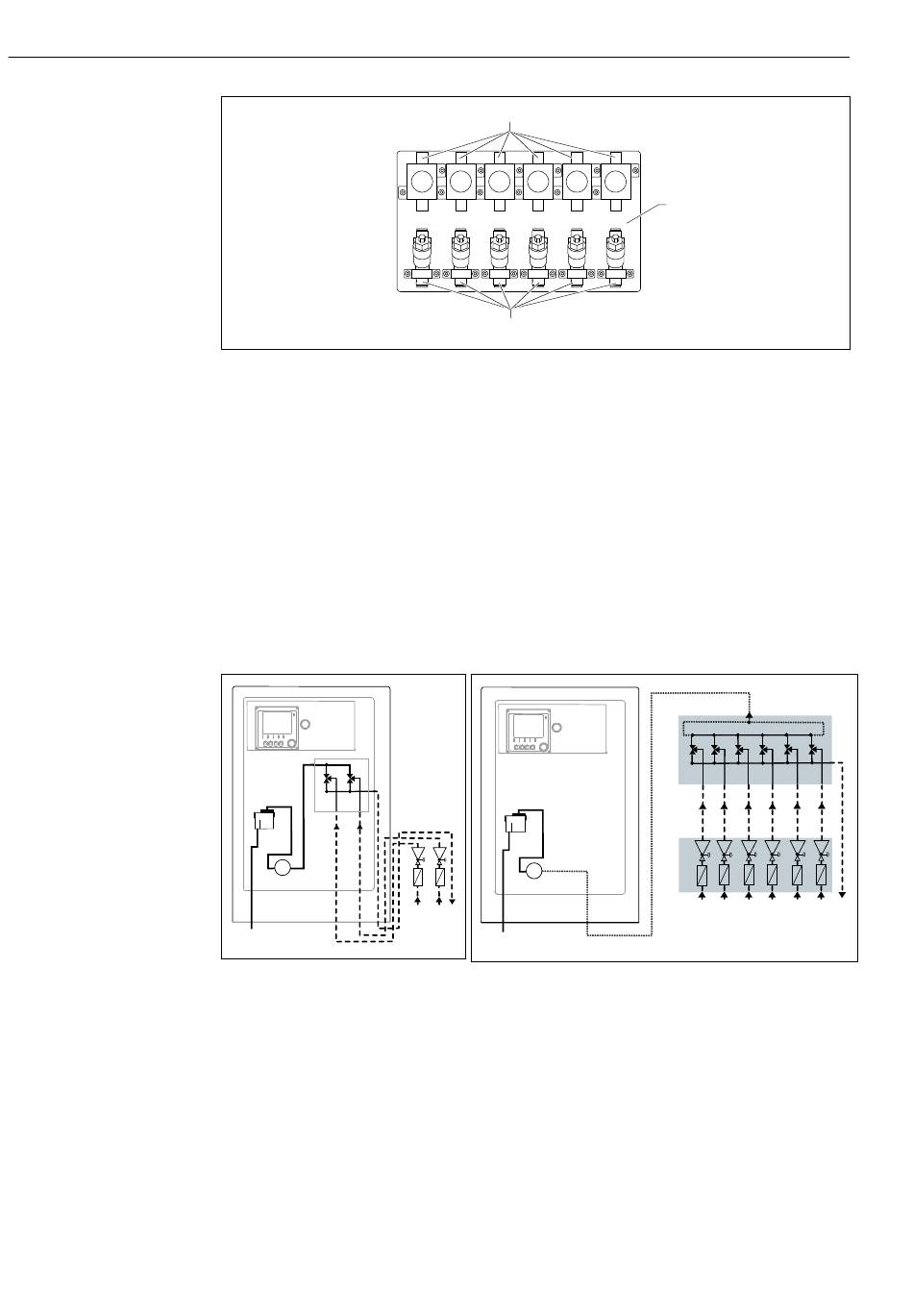

 3 Exemple de Liquiline System CA82HA version 4/6 voies : platine avec soupapes de sécurité et filtres
1 Soupape de sécurité
2 Platine
3 Filtre
3.2 Ensemble de mesure
L' e nsemble de mesure complet comprend :
• Analyseur Liquiline System CA82HA
• Réactifs et solution standard (à commander séparément)
• Filtre et soupape de sécurité (fournis séparément avec des équerres de montage dans la
version 1/2 voies, montés sur platine dans la version 4/6 voies)
• Platine pour commutation de voie d' é chantillonnage : 4/6 entrées d' é chantillon (version
4/6 voies)
Cu
F
W
 4 Version 1/2 voies : ensemble de
mesure avec soupapes de sécurité et
filtres en amont
Cu Cuvette de trop-plein
D Sortie d' é chantillon
F Capteur de débit
FI Filtre
1
3
Cu
FR
F
FI
SP1 SP2 D
W
A0044806
 5 Version 4/6 voies : ensemble de mesure avec soupapes de
sécurité et filtres en amont sur platine et commutation de voie
d' é chantillonnage externe sur platine
FR Soupape de sécurité
SPx Entrées d' é chantillon, x = 1 à n
W Sortie
Liquiline System CA82HA
2
A0036338
FR
FI
SP1 SP2 SP3 SP4 SP5 SP6 D
A0044807
