CA8x en tant que maître de nettoyage pour les capteurs raccordés (en option)
47
48
1
Dig.in
91
92

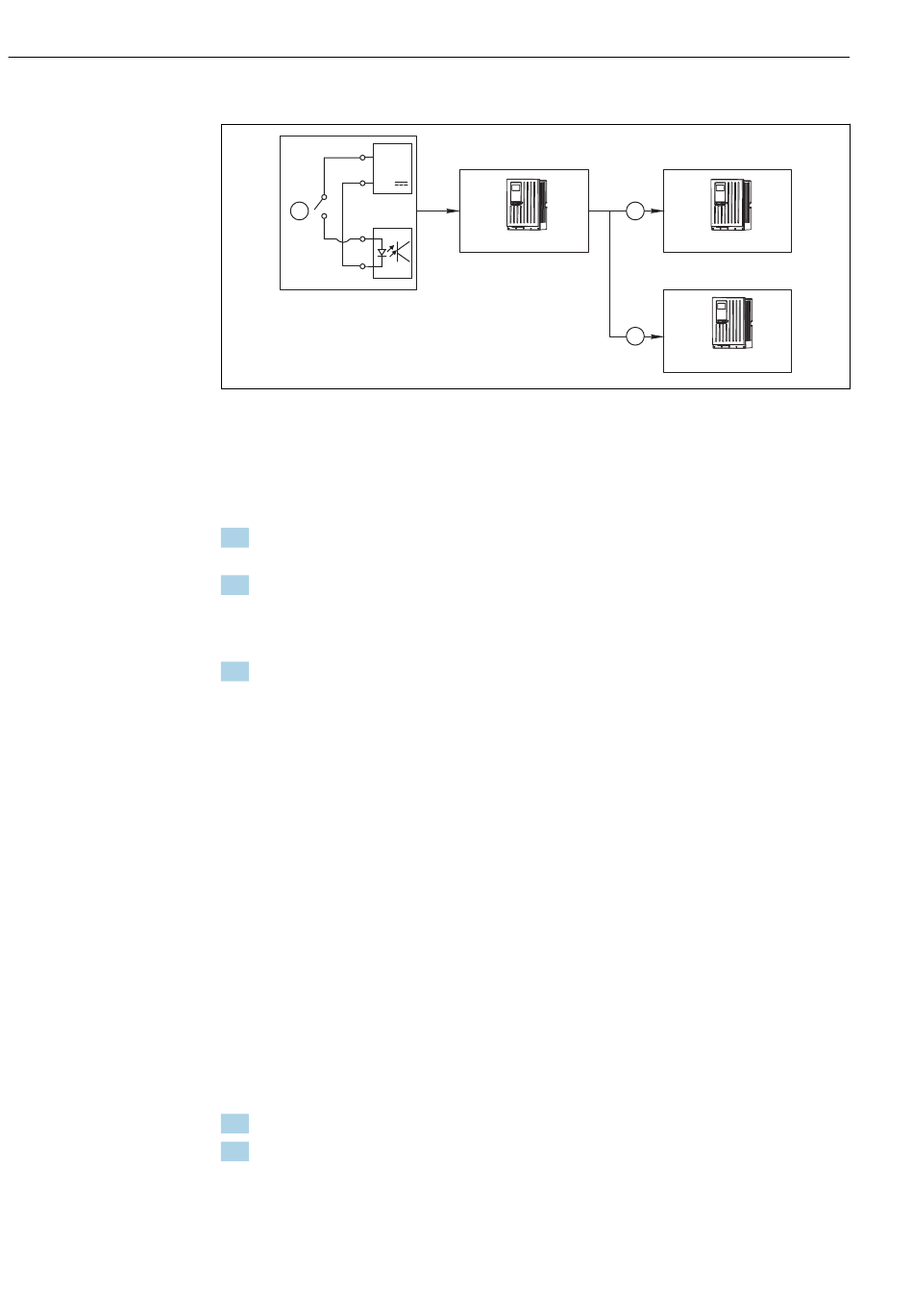

 62 Exemple pour contrôle central du nettoyage
1 Déclencheur externe du nettoyage à l' e ntrée binaire
2 Transfert du hold externe sur la sortie binaire vers d' a utres appareils de mesure sans fonctions de nettoyage
raccordées
3 Transfert du déclencheur de nettoyage via une sortie binaire vers d' a utres points de mesure possédant leur
propre système de nettoyage
1. Un déclencheur externe active une opération de nettoyage au niveau du maître. Une
unité de nettoyage est raccordée, p. ex. via un relais ou une sortie binaire.
2. Le déclencheur de nettoyage est transféré vers un autre appareil via une sortie
binaire. Cet appareil n' a pas d' u nité de nettoyage raccordée, ses capteurs sont
toutefois installés dans le produit concerné par le nettoyage du maître et sont mis sur
hold par le déclencheur.
3. Via une autre sortie binaire, le déclencheur est transféré vers un autre appareil, dont
les capteurs raccordés ont leur propre unité de nettoyage. Le signal peut être utilisé
pour déclencher simultanément un auto-nettoyage avec le maître.
Interruption du fonctionnement via un signal externe
Il est possible d' i nterrompre temporairement le fonctionnement automatique de l' a nalyseur
via un signal externe sur le module "DIO". Cela peut être utile si aucun échantillon n' e st
disponible dans le process à certains moments, p. ex. pendant une phase de nettoyage.
Les informations suivantes sont traitées aux entrées binaires ou délivrées aux sorties
binaires :
• Entrées binaires :
Signal pour accès process: l' a nalyseur ne peut effectuer des activités nécessitant un
échantillon (mesure, calibrage, nettoyage) que lorsque le signal est actif. L' h eure et la
séquence de fonctionnement correspondent aux réglages faits dans la configuration.
Toutes les opérations nécessitant un échantillon sont différées tant que le signal est
inactif.
• Sorties binaires :
• Signal Mesure active : indique qu' u ne mesure est actuellement en cours. Le signal n' e st
pas actif en cas d' é talonnage ou de nettoyage.
• Signal Echantillon requis : le signal est actif pour une durée configurable avant
chaque opération nécessitant un échantillon. Il est ainsi possible d' a ctiver une pompe
externe ou un module de dilution, par exemple.
1. Sélectionner Menu/Configurer/Entrées/Entrée binaire x:y.
2. Configurer les entrées binaires de la façon suivante :
Liquiline System CA82HA
2
CA80
3
CA80
CA80
