Manuel de mise en service Raman Rxn5

Construction du produit

3.3
3.3.1 Extérieur (face avant)
L'extérieur de l'analyseur est constitué d'un boîtier en acier peint (ou en inox 316L en option). Sur la face avant de
l'instrument se trouvent les interfaces utilisateur standard. Il s'agit notamment d'une interface tactile intégrée,
d'indicateurs à diodes électroluminescentes (LED), d'interrupteurs de verrouillage du laser et d'un indicateur de purge.
Pos. Nom
1 Capot des évents d'éva-
cuation de l'air de
refroidissement
2 Moniteur à écran tactile
3 Panneau avec indicateur
d'alimentation et touches
d'activation et de
désactivation laser
4 Indicateur de purge
5 Entrée de l'air de
refroidissement
Vanne de purge et
6
conditionnement de l'air de
purge
Endress+Hauser
1
2
3
4
5

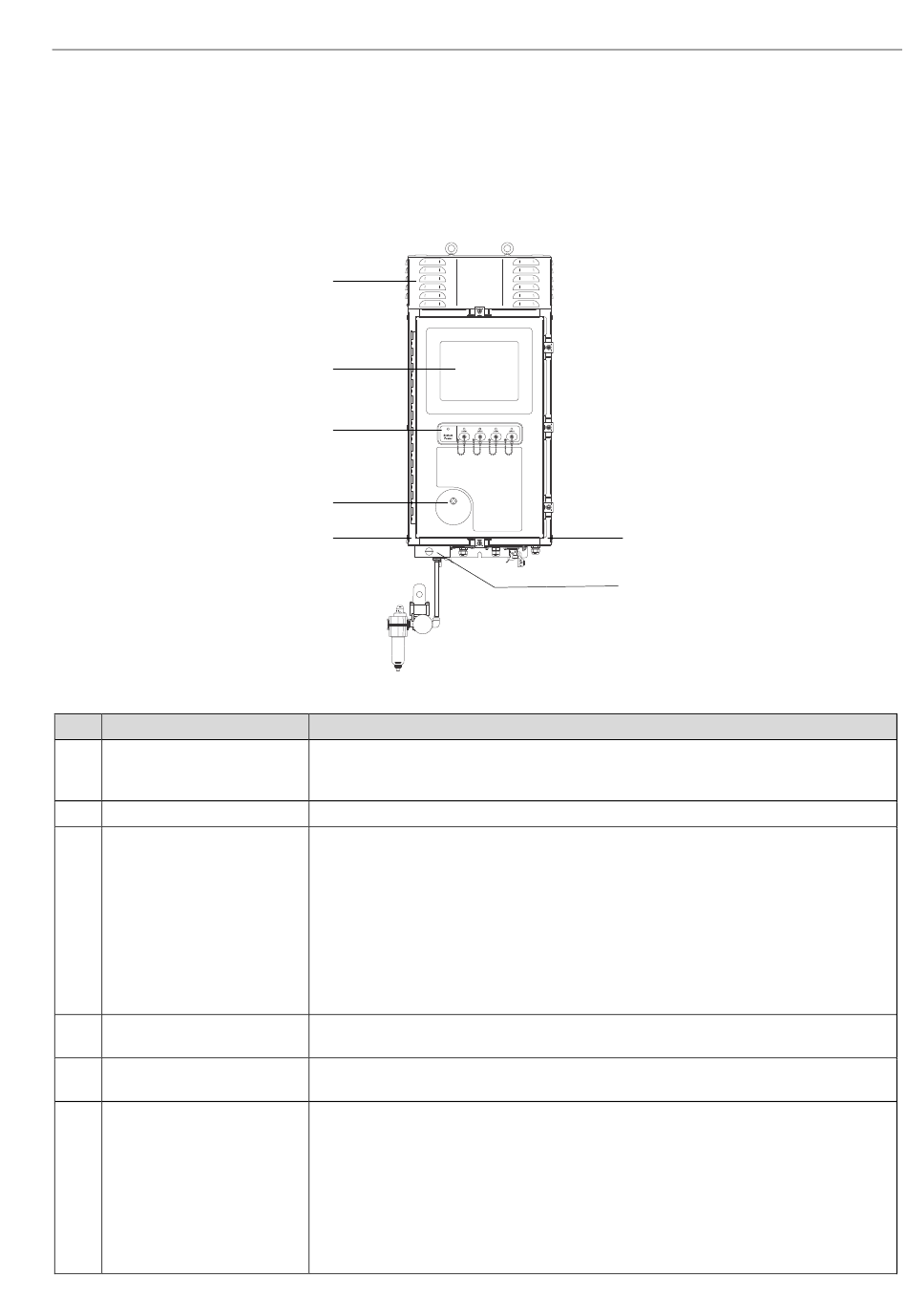

Figure 1. Extérieur de l'analyseur Raman Rxn5
Description
L'air de refroidissement s'échappe par les évents de ce capot. Ne pas obstruer ces
évents.
L'interface Raman RunTime intégrée et l'écran tactile
 Indicateur d'alimentation du système. Un indicateur allumé en vert continu in-
dique que le système est sous tension et qu'il fonctionne normalement. Un clignote-
ment rouge et rapide indique que le système est alimenté, mais que la température
interne est trop élevée. Un clignotement rouge et lent indique que le système est
trop froid. Le clignotement rouge et lent est normal dans les environnements plus
froids.
 Touches d'activation et de désactivation laser et indicateurs. Des interrupteurs
à couplage magnétique contrôlent la puissance du laser pour chaque voie. Les inter-
rupteurs sont compatibles avec les procédures de verrouillage et d'étiquetage. Les
indicateurs jaunes pour chaque voie indiquent si le laser est activé.
Un indicateur vert indique que la pression à l'intérieur du boîtier est supérieure à
5,1 mm (0,20 in) de colonne d'eau
L'air de refroidissement entre dans cette zone des deux côtés du boîtier. Ne pas obstruer
ces entrées.
La dilution et la compensation des fuites comprend deux modes :
 Dilution à haut débit. Le cadran de la vanne doit être tourné de manière à ce que
la fente du cadran soit horizontale et alignée sur la position "ON". Cette position est
utilisée pour purger le boîtier des gaz potentiellement dangereux avant la mise sous
tension. Le temps de dilution est > 9,5 minutes.
 Mode de compensation des fuites. Une fois la dilution manuelle effectuée, la vanne
peut être mise dans ce mode en tournant le cadran de manière à ce que la fente du
cadran soit verticale. Cette position est utilisée pour réduire la consommation d'air
de purge après la dilution initiale.
5
6
A0054426
