Construction du produit

3.3.1

Panneau avant

Le panneau avant de l'appareil comporte les interfaces utilisateur standard. Il s'agit notamment de l'interrupteur
ON/OFF d'alimentation, de l'interrupteur à clé ON/OFF du laser, des indicateurs à LED (diodes électroluminescentes)
et d'un port USB (Universal Serial Bus) 3.0.
# Nom
1 Interrupteur à clé du
laser
Interrupteur
2
d'alimentation principal
3 Indicateurs d'état du
raccordement des
sondes
4 Port USB 3.0
Endress+Hauser
1
2

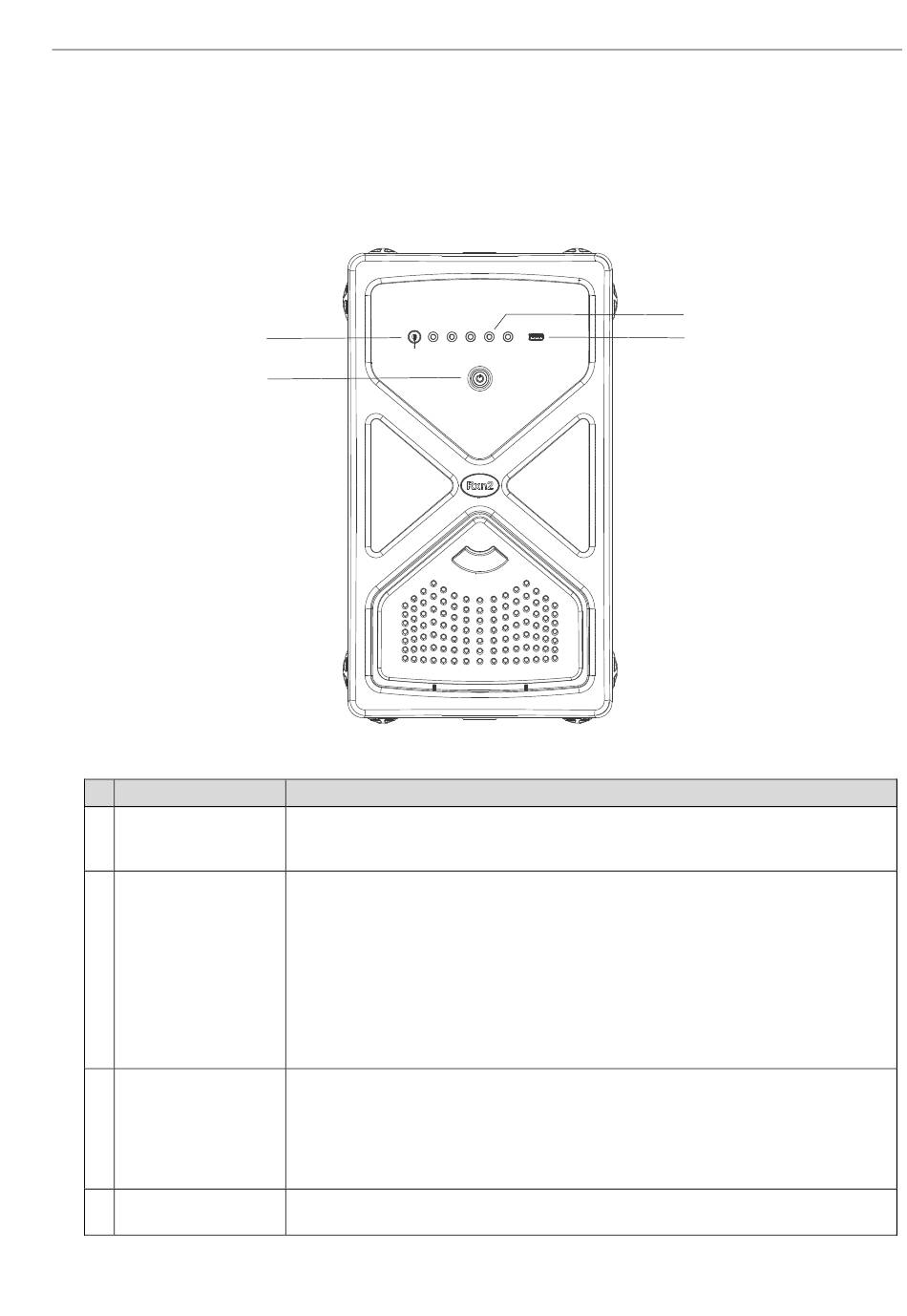

Figure 1 : Panneau avant d'un analyseur Raman Rxn2 à quatre voies
Description
L'interrupteur à clé du laser permet d'activer et de désactiver le laser. L'indicateur LED rouge
adjacent à l'interrupteur à clé du laser indique l'état d'alimentation du laser. Pour l'activer,
tourner la clé sur la position ON.
L'interrupteur d'alimentation principal permet d'allumer et d'éteindre l'appareil, y compris le
laser, quelle que soit la position de l'interrupteur à clé du laser. Le bouton-poussoir
Marche/Arrêt comporte une LED bleue en forme de symbole d'alimentation, qui indique
l'état de l'alimentation du système. Le bouton-poussoir Marche/Arrêt communique les
conditions d'erreur à l'aide de codes clignotants lorsque le logiciel intégré n'est pas en mesure
de les communiquer.
Pour mettre un appareil sous tension, appuyer une fois sur le bouton Marche/Arrêt et le
relâcher. Pour mettre hors tension un appareil qui répond, l'arrêter à l'aide du logiciel Raman
RunTime. Si l'appareil ne répond pas, il peut être mis hors tension en appuyant longuement
sur le bouton Marche/Arrêt pendant 10 secondes.
La rangée d'indicateurs LED jaunes située entre l'interrupteur à clé du laser et le port USB
3.0 indique l'état de raccordement physique des sondes. Tandis que le panneau avant de la
configuration Raman Rxn2 à quatre voies comporte quatre indicateurs LED, le panneau
avant de la configuration Raman Rxn2 hybride ne comporte que deux indicateurs LED, et le
panneau avant de la configuration Raman Rxn2 monovoie ne comporte qu'un seul indicateur
LED.
Le port USB 3.0 est destiné à obtenir des exportations de diagnostic à partir de l'appareil à
l'aide d'une clé USB.
3
4
