Manuel de mise en service
5.2

Configuration initiale de l'analyseur

5.2.1

Montage de l'analyseur Raman Rxn2

Dans certains cas, Endress+Hauser que le montage et la configuration initiale de l'analyseur soient effectués par un
personnel de service formé par Endress+Hauser ou par ses partenaires affiliés. Cette section ne fournit qu'une vue
d'ensemble du processus de montage de l'analyseur et n'aborde pas le montage complet sur site ou l'IQ/OQ. Pour
l'IQ/OQ, un représentant formé d'Endress+Hauser ou l'un de ses représentants autorisés doit être présent lors de
l'inspection initiale et du montage de l'analyseur Raman Rxn2. Avant le montage, se reporter aux Exigences du site
→  pour préparer le site.
5.2.2 Raccordement du moniteur à écran tactile
Brancher un moniteur à écran tactile aux ports USB Display et Touchscreen situés à l'arrière de l'appareil.
5.2.3

Raccordement d'une sonde

5.2.3.1 Pour les configurations monovoie, à quatre voies et de départ
Les configurations monovoie, à quatre voies, de départ et hybride (voie ALT uniquement) du Raman Rxn2 utilisent
un connecteur à fibres optiques unique avec une boucle de verrouillage électrique du laser intégrée. Le connecteur à
fibres EO sur l'analyseur Raman Rxn2 est appelé connecteur 'côté appareil'. Le connecteur à fibres EO sur le câble à
fibres de la sonde est appelé connecteur 'côté câble'. Le connecteur côté appareil utilise un capuchon à ressort intégré
qui protège les fibres internes de la contamination.
1. Retirer le couvercle du connecteur à fibres optiques 'côté câble' de la sonde.
2. Nettoyer les extrémités des fibres du connecteur côté câble avant le montage si la propreté des extrémités des
fibres n'est pas connue.
D'abord utiliser une lingette pour lentilles très légèrement imprégnée d'un solvant, tel que de l'acétone de
o
qualité réactif ou de l'alcool isopropylique à 100 % (IPA), puis procéder à un nettoyage final à l'aide d'un outil
de nettoyage pour fibre de 1,25 mm. Ne pas utiliser la même lingette pour les deux extrémités de fibre.
Passer l'extrémité de la fibre une fois avec la partie humide de la lingette, puis une autre fois avec la partie
o
sèche de la même lingette. Répéter l'opération pour les deux extrémités de la fibre.
Endress+Hauser

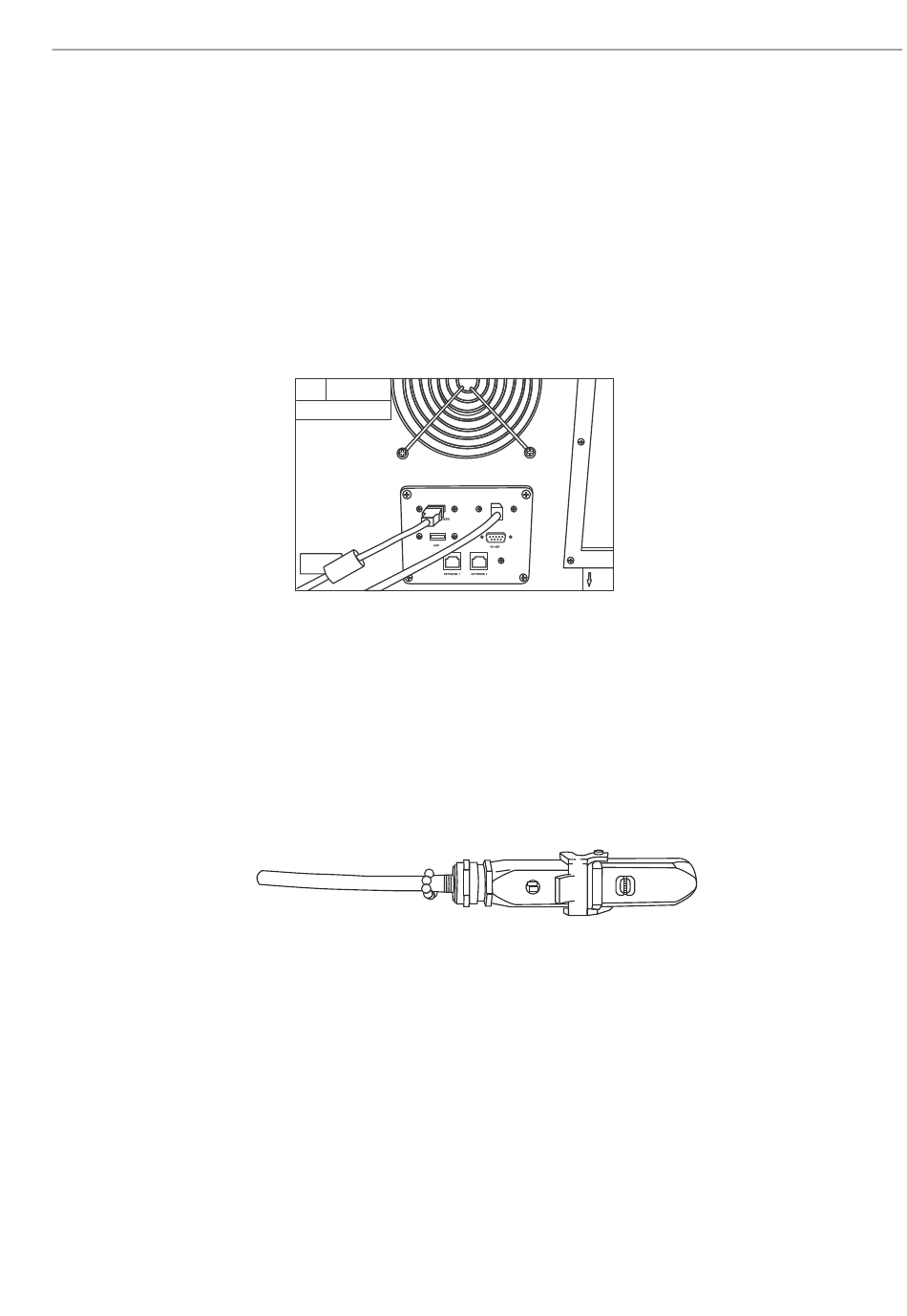

Figure 3 : Connexions d'écran tactile et d'affichage
Figure 4 : Connexion à fibres électro-optiques avec couvercle
A0048440
A0048441
Raman Rxn2
17
