Manuel de mise en service
6 Connexions électriques et E/S
6.1 Vue d'ensemble des connexions électriques et d'E/S sur le panneau
arrière
1
2
3
4
# Nom
1 Connecteurs de verrouillage
à distance
2 Connecteur à fibres EO
3 Extraction d'air
4 Étiquette du produit CDRH
5 Ports de l'analyseur
6 Entrée AC 100 à 240 V 50/60 Hz
7 Décharge de traction
24

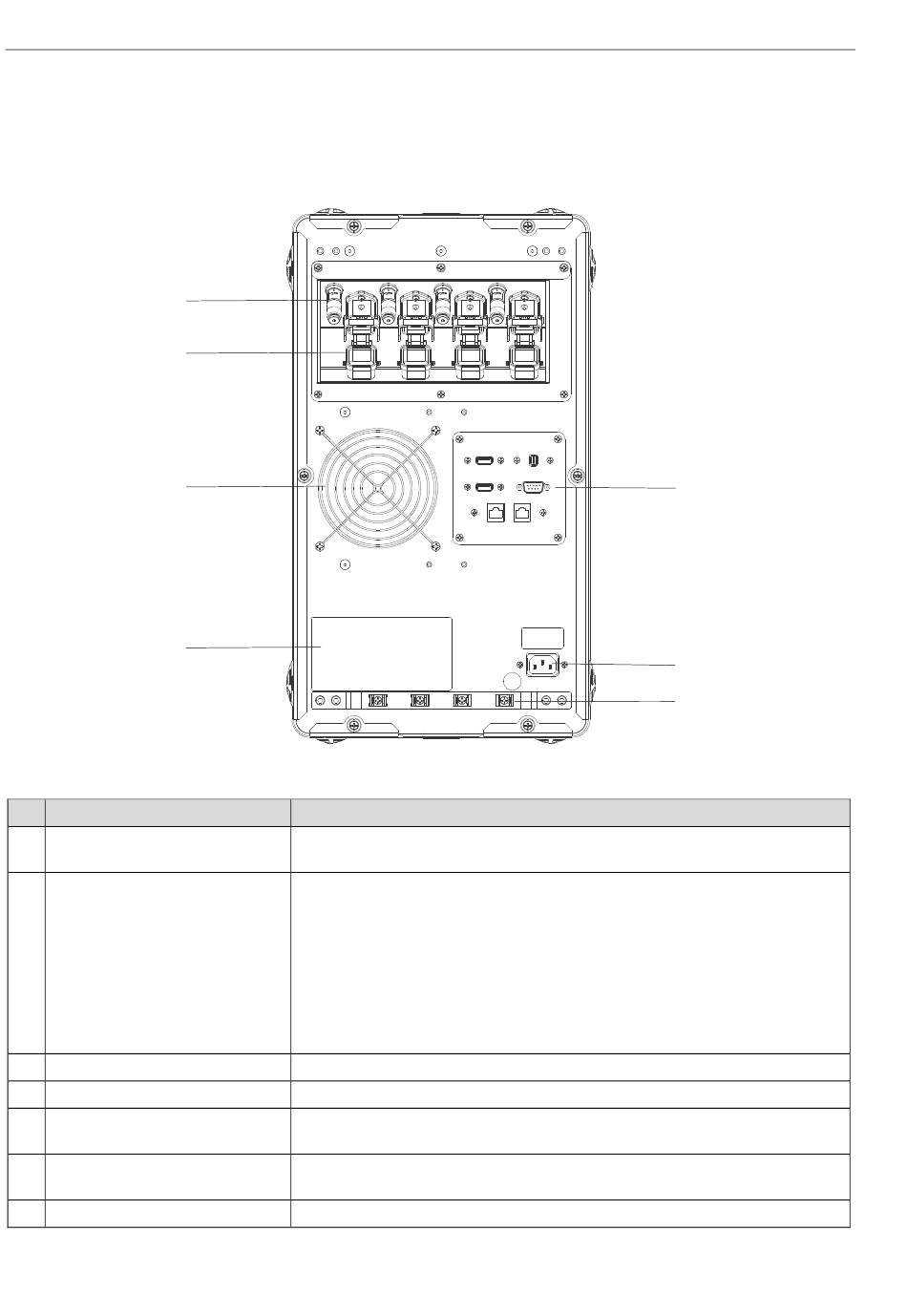

Figure 17 : Panneau arrière de l'analyseur Raman Rxn2 à quatre voies
Description
Fonction de sécurité. Pour interrompre le laser, retirer le bouchon noir.
Fournit une sortie de rayonnement laser à fibre optique, une collecte Raman à fibre
optique et une boucle de verrouillage laser électrique pour chaque voie de l'appareil.
La boucle de verrouillage électrique du laser est à sécurité intrinsèque et est régie
par le dessin 4002396 d'Endress+Hauser.
Faire correspondre les 3 broches de la sonde aux 3 fiches de la fibre EO. Tirer le
loquet vers le bas pour fixer la sonde en place.
Le rayonnement laser ne peut PAS sortir d'une voie dont le connecteur à fibres EO
est retiré, étant donné que le retrait du connecteur EO interrompt également la
boucle de verrouillage du laser pour cette voie.
Ventilateur d'extraction et de sortie d'air.
Informations sur l'analyseur Raman Rxn2.
Port USB écran tactile, port USB, ports Ethernet, port série RS-485 port vidéo écran
tactile.
Prise de courant qui alimente l'unité de base en courant alternatif. La broche de mise
à la terre de ce connecteur sert de borne pour le conducteur de protection.
Emplacement de montage de la décharge de traction du câble à fibres EO.
5
6
7
A0054421
Raman Rxn2
