Manuel de mise en service
6. Retirer le capuchon en caoutchouc du connecteur à fibre de collecte de type MT. Soulever et maintenir le
couvercle du port de collecte (COLL) pendant que la fibre est connectée. Aligner le point blanc sur le connecteur
à fibres de type MT, avec la marque blanche sur le port COLL, puis insérer le connecteur à fibres jusqu'à ce qu'il
s'enclenche. La fibre doit être acheminée de manière hélicoïdale, comme indiqué ci-dessous, afin d'éviter les plis.
7. Retirer la pince de la fibre d'excitation en desserrant la vis de la pince à l'aide d'un tournevis boule de 3/32"
(fourni avec l'analyseur) et en la faisant glisser hors du chemin.
8. Retirer le capuchon fileté du port d'excitation (EXC).

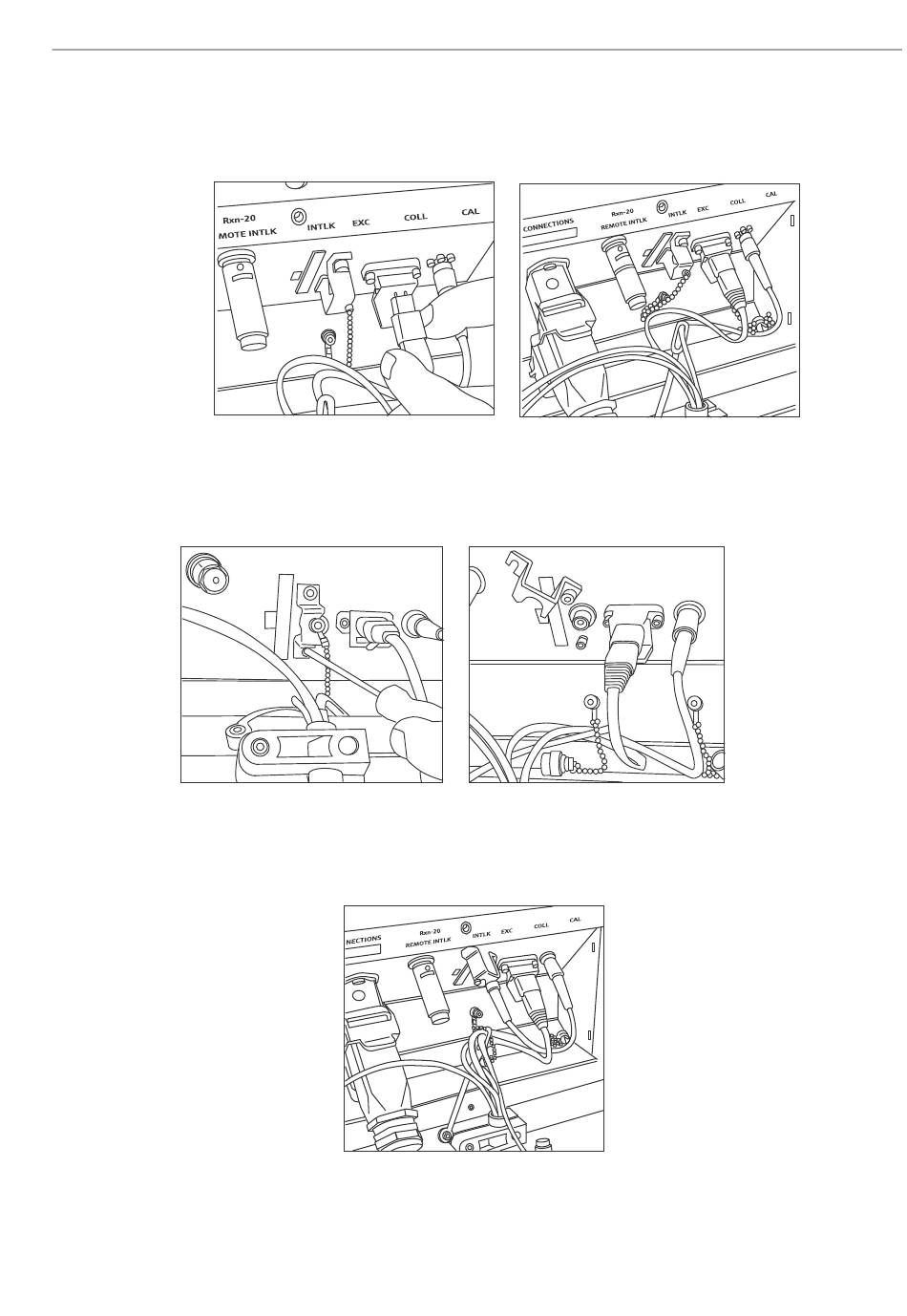

Figure 13 : Retrait correct de la pince de la fibre d'excitation et du capuchon fileté du port d'excitation
9. Connecter la fibre d'excitation propre au port EXC du panneau de connexion, en alignant le détrompeur du
connecteur à fibres sur l'encoche du connecteur du port EXC. La fibre doit être acheminée de manière hélicoïdale
afin d'éviter les plis.
10. Réinstaller la pince de sécurité de la fibre d'excitation à l'aide d'un tournevis boule de 3/32".
11. Connecter le connecteur de verrouillage électrique à fibres au port de verrouillage (INTLK). Acheminer le câble
derrière les connexions à fibres optiques.
Endress+Hauser
Figure 12 : Connexion et pose correctes de la fibre de collecte
Figure 14 : Connexion et pose correctes de la fibre d'excitation
A0048455
A0048456
Raman Rxn2
A0048454
21
