Manuel de mise en service
1
2
6. Retirer les deux serre-câbles qui maintiennent la pile dans le support polarisé.
7. Retirer la pile.
8. Remplacer UNIQUEMENT par une nouvelle pile de type AA SAFT LS 14500 3,6V Li-SOCl2 en l'insérant
dans le support polarisé dans le bon sens.
9. Fixer la nouvelle pile dans le support polarisé à l'aide de deux nouveaux petits serre-câbles.
10. Rabattre le contrôleur et resserrer la vis à main dans le rail.
11. Remettre le couvercle en place.
Endress+Hauser

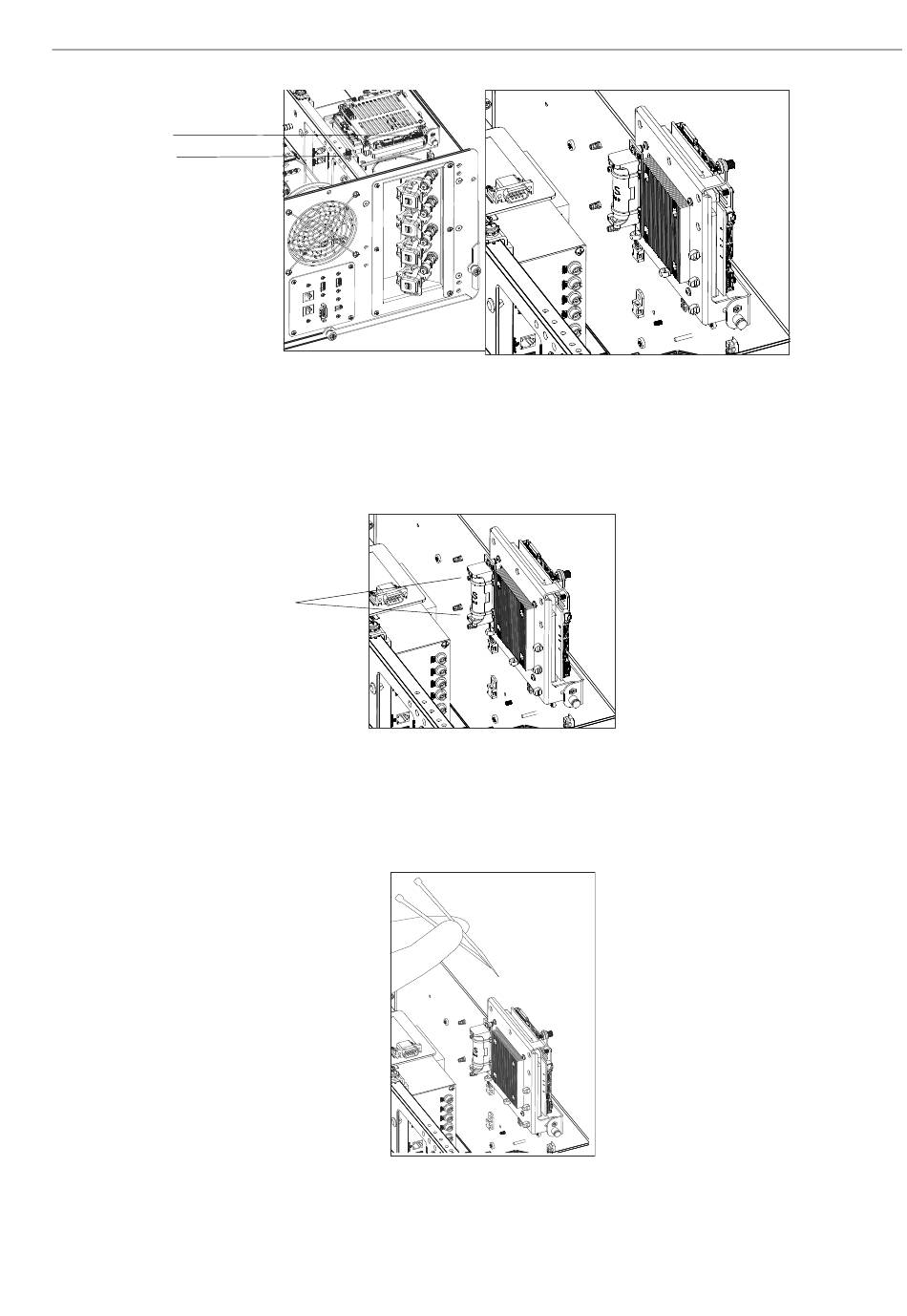

Figure 33 : Vue d'ensemble arrière avec plaque de contrôleur en position ouverte
1
Figure 34 : Retirer les serre-câbles maintenant la pile
Figure 35 : Fixer la nouvelle batterie avec des serre-câbles
A0055209
A0055211
A0055210
A0055210
